治具用位置決めピン　並級　導入部ロングタイプ　おねじ

カタログ |P.1-1827

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

4.3

通常出荷日：2 日目～

治具用位置決めピン並級導入部ロングタイプです。【特長】高さ受けコマと併用するこ...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
導入側先端形状
丸
取付側形状
おねじ
同軸度
並級 φ0.03
導入側公差
並級 0/-0.05
材質証明書
対象

ご注意

従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が111型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

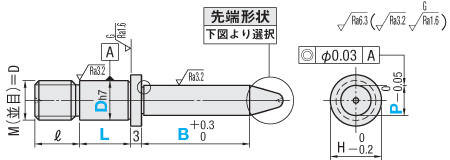

●ツバ付タイプ

研磨逃げ溝

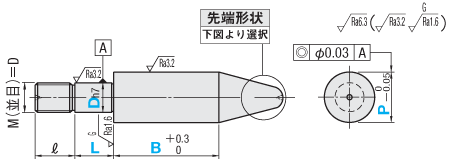

●ツバなしタイプ

先端形状　[ ! ]センター穴が残ります。
標準	選択
	A形状	B形状
(角度30°テーパR)	(テーパ)	(角度選択テーパR)
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)	[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。

Type		[ M ]材質	[ H ]硬度
ツバ付	ツバなし	[ M ]材質	[ H ]硬度
LANAR	LNNAR	SCM435	焼入硬度 35〜40HRC
TLANAR	TLNNAR	SCM415	浸炭焼入硬度 55HRC〜(深度0.7〜0.8) ねじ部防浸処理

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理
ツバ付	ツバなし
R−ANAR	R−NNAR	SCM435	35〜40HRC (表面750HV〜)	硬質クロムメッキ

規格表

型式	−	P	−	B	−	L
LNNAR 8	−	P12.0	−	B40	−	L10

TYPE

先端形状

−

LANAR

−

P10.0

−

B30

−

A60

−

■ツバ付タイプ

型式						P 指定0.1mm単位	B 指定1mm単位	L 選択					A 選択	E （A形状）指定1mm単位	ℓ	H	R
Type			先端形状	D_h7		P 指定0.1mm単位	B 指定1mm単位	L 選択					A 選択	E （A形状）指定1mm単位	ℓ	H	R
焼入 LANAR	浸炭 TLANAR	硬質クロム R－ANAR	指定無（角度30°、テーパR） A （テーパ） B （角度選択、テーパR)	6	0 －0.012	5.0〜8.0	20〜30	5	8	10			30 60 90 120	1〜10	6	9	1
				8	0 －0.015	5.0〜10.0	20〜30	5	8	10	12	15			10	11	1.5
				10	0 －0.015	4.5〜12.0	20〜40	5	8	10	12	15			12	13	2
				10T	0 －0.015	4.5〜12.0	20〜40	5	8	10	12	15			18	13	2
				12	0 －0.018	9.0〜14.0	30〜50	8	10	12	15	18			15	15	3
				16	0 －0.018	13.0〜18.0	30〜50	10	12	15	18	20			18	19	4

■ツバなしタイプ

型式						P 指定0.1mm単位	B 指定1mm単位	L 選択					A 選択	E （A形状）指定1mm単位	ℓ	R
Type			先端形状	D_h7		P 指定0.1mm単位	B 指定1mm単位	L 選択					A 選択	E （A形状）指定1mm単位	ℓ	R
焼入 LNNAR	浸炭 TLNNAR	硬質クロム R－NNAR	指定無（角度30°、テーパR） A （テーパ） B （角度選択、テーパR)	6	0 −0.012	8.0〜12.0	30〜50	5	8	10			30 60 90 120	1〜10	6	3
				8	0 −0.015	10.0〜16.0		5	8	10	12	15			10	4
				10	0 −0.015	12.0〜20.0		5	8	10	12	15			12	4
				10T	0 −0.015	12.0〜20.0		5	8	10	12	15			15	5
				12	0 −0.018	14.0〜25.0		8	10	12	15	18			15	6
				16	0 −0.018	18.0〜32.0		10	12	15	18	20			18	8
				20	0 −0.021	22.0〜35.0		12	15	18	20				22	8

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

治具用位置決めピン　並級止めねじ部ショートタイプ　先端形状選択切欠きタイプ:関連画像

B寸部に4カ所溝を掘ります。溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの
箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。
（ツバの根本側には溝がつきません。）

LANAR8-P6.8-B22-L8-MK

300

廻り止め加工

ツバ付
[ ! ]H-P≧2

ツバなし

一面加工を行います。

[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

LNNAR8-P13.5-B32-L8-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]ツバ付タイプのみ適用

LANAR8-P6.8-B22-L8-SC

500

ねじ径変更

ねじ径を変更します。
指定方法：MC8

[ ! ]D/3≦M＜D、Mmin3
[ ! ]おねじタイプのみ適用

LANARA8-P6.8-B22-L8-A60-E3-MC6

200

RTC

つば上部R変更

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1

[ ! ]ツバ付タイプのみ適用
[ ! ]RTC≦(H-P)/2

LANARB8-P6.8-B22-L8-A60-RTC2

無料

[ ! ]従来のRC追加工(角度変更)は新規格先端B形状にて選択可能なため廃止となりました。

型番リスト

表示件数

型番

LANAR6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]

LANAR8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]

LANAR10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]

LANAR10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]

LANAR12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]

LANAR16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]

LANARA6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

LANARA8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LANARA10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LANARA10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LANARA12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[1-10/1]

LANARA16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[1-10/1]

LANARB6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]-A[30,60,90,120]

LANARB8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

LANARB10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]

LANARB10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]

LANARB12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]

LANARB16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]

LNNAR6-P[8-12/0.1]-B[30-50/1]-L[5,8,10]

LNNAR8-P[10-16/0.1]-B[30-50/1]-L[5,8,10,12,15]

LNNAR10-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]

LNNAR10T-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]

LNNAR12-P[14-25/0.1]-B[30-50/1]-L[8,10,12,15,18]

LNNAR16-P[18-32/0.1]-B[30-50/1]-L[10,12,15,18,20]

LNNAR20-P[22-35/0.1]-B[30-50/1]-L[12,15,18,20]

LNNARA6-P[8-12/0.1]-B[30-50/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

LNNARA8-P[10-16/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LNNARA10-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LNNARA10T-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

LNNARA12-P[14-25/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[1-10/1]

LNNARA16-P[18-32/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[1-10/1]

LNNARA20-P[22-35/0.1]-B[30-50/1]-L[12,15,18,20]-A[30,60,90,120]-E[1-10/1]

LNNARB6-P[8-12/0.1]-B[30-50/1]-L[5,8,10]-A[30,60,90,120]

LNNARB8-P[10-16/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]

LNNARB10-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]

LNNARB10T-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]-A[30,60,90,120]

LNNARB12-P[14-25/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]

LNNARB16-P[18-32/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]

LNNARB20-P[22-35/0.1]-B[30-50/1]-L[12,15,18,20]-A[30,60,90,120]

R-ANAR6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]

R-ANAR8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]

R-ANAR10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]

R-ANAR10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]

R-ANAR12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]

R-ANAR16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]

R-ANARA6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]-A[30,60,90,120]-E[1-10/1]

R-ANARA8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

R-ANARA10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

R-ANARA10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]-E[1-10/1]

R-ANARA12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]-E[1-10/1]

R-ANARA16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]-E[1-10/1]

R-ANARB6-P[5-8/0.1]-B[20-30/1]-L[5,8,10]-A[30,60,90,120]

R-ANARB8-P[5-10/0.1]-B[20-30/1]-L[5,8,10,12,15]-A[30,60,90,120]

R-ANARB10-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]

R-ANARB10T-P[4.5-12/0.1]-B[20-40/1]-L[5,8,10,12,15]-A[30,60,90,120]

R-ANARB12-P[9-14/0.1]-B[30-50/1]-L[8,10,12,15,18]-A[30,60,90,120]

R-ANARB16-P[13-18/0.1]-B[30-50/1]-L[10,12,15,18,20]-A[30,60,90,120]

R-NNAR6-P[8-12/0.1]-B[30-50/1]-L[5,8,10,12,15]

R-NNAR8-P[10-16/0.1]-B[30-50/1]-L[5,8,10,12,15]

R-NNAR10-P[12-20/0.1]-B[30-50/1]-L[5,8,10,12,15]

基本形状

導入側先端タイプ

材質

取付側外径 D

(φ)

熱処理

導入側外径 P

(φ)

表面処理

(mm)

(°)

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

なし

20 ～ 30

5 ～ 10

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

なし

20 ～ 30

5 ～ 15

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

なし

30 ～ 50

8 ～ 18

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

なし

30 ～ 50

10 ～ 20

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

なし

20 ～ 30

5 ～ 10

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

なし

20 ～ 30

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

なし

30 ～ 50

8 ～ 18

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

なし

30 ～ 50

10 ～ 20

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

なし

20 ～ 30

5 ～ 10

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

なし

20 ～ 30

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

なし

20 ～ 40

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

なし

30 ～ 50

8 ～ 18

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

なし

30 ～ 50

10 ～ 20

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

8 ～ 12

なし

30 ～ 50

5 ～ 10

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

10 ～ 16

なし

30 ～ 50

5 ～ 15

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

14 ～ 25

なし

30 ～ 50

8 ～ 18

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

18 ～ 32

なし

30 ～ 50

10 ～ 20

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

22 ～ 35

なし

30 ～ 50

12 ～ 20

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

8 ～ 12

なし

30 ～ 50

5 ～ 10

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

10 ～ 16

なし

30 ～ 50

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

14 ～ 25

なし

30 ～ 50

8 ～ 18

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

18 ～ 32

なし

30 ～ 50

10 ～ 20

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

テーパ（A形状）

[スチール] SCM435

ズブ焼入

22 ～ 35

なし

30 ～ 50

12 ～ 20

30 ～ 120

1 ～ 10

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

8 ～ 12

なし

30 ～ 50

5 ～ 10

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

10 ～ 16

なし

30 ～ 50

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

12 ～ 20

なし

30 ～ 50

5 ～ 15

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

14 ～ 25

なし

30 ～ 50

8 ～ 18

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

18 ～ 32

なし

30 ～ 50

10 ～ 20

30 ～ 120

SCM435

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

22 ～ 35

なし

30 ～ 50

12 ～ 20

30 ～ 120

SCM435

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

硬質クロムメッキ

20 ～ 30

5 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

硬質クロムメッキ

20 ～ 30

5 ～ 15

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

硬質クロムメッキ

30 ～ 50

8 ～ 18

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

硬質クロムメッキ

30 ～ 50

10 ～ 20

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

硬質クロムメッキ

20 ～ 30

5 ～ 10

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

硬質クロムメッキ

20 ～ 30

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

硬質クロムメッキ

30 ～ 50

8 ～ 18

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

テーパ（A形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

硬質クロムメッキ

30 ～ 50

10 ～ 20

30 ～ 120

1 ～ 10

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 8

硬質クロムメッキ

20 ～ 30

5 ～ 10

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

5 ～ 10

硬質クロムメッキ

20 ～ 30

5 ～ 15

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 12

硬質クロムメッキ

20 ～ 40

5 ～ 15

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 14

硬質クロムメッキ

30 ～ 50

8 ～ 18

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ付

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 18

硬質クロムメッキ

30 ～ 50

10 ～ 20

30 ～ 120

SCM435

硬質クロムメッキ

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

8 ～ 12

硬質クロムメッキ

30 ～ 50

5 ～ 15

SCM435

硬質クロムメッキ

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

10 ～ 16

硬質クロムメッキ

30 ～ 50

5 ～ 15

SCM435

硬質クロムメッキ

1個

治具ピンツバ無

先端R（B形状）

[スチール] SCM435

ズブ焼入

12 ～ 20

硬質クロムメッキ

30 ～ 50

5 ～ 15

SCM435

硬質クロムメッキ

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
納期・価格
概要・仕様

基本情報

治具用位置決めピン並級導入部ロングタイプです。
【特長】高さ受けコマと併用することで高さ方向の位置決めもできます。

ご注意

従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■ツバ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type			D	LANAR	TLANAR	R−ANAR
焼入 LANAR	浸炭 TLANAR	硬質クロム R－ANAR	6	960	1,290	1,480
			8	1,130	1,580	1,660
			10	1,580	2,020	2,100
			10T	1,580	2,020	2,100
			12	2,020	2,440	2,540
			16	2,440	2,870	2,960

■ツバなしタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				￥基準単価
Type			D	LNNAR	TLNNAR	R−NNAR
焼入 LNNAR	浸炭 TLNNAR	硬質クロム R－NNAR	6	1,050	1,490	1,580
			8	1,240	1,830	1,760
			10	1,580	2,110	2,100
			10T	1,580	2,110	2,100
			12	2,020	2,560	2,540
			16	2,440	3,020	-
			20	2,850	3,860	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●焼入

日目出荷

●浸炭焼入・硬質クロムメッキ

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　並級　導入部ロングタイプ　おねじのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

治具位置決め

満足度：5.02023/06/06

治具の位置決めにて使用。サイズ、ツバの有無、硬度を細かく指定可能。今回の使用に際して問題は無かったので再度の注文を...もっと読む

0人が参考にしています。

装置の低コスト化のため

満足度：5.02020/01/23

装置の低コスト化のためシンプルな部品で点数を減らすため、こちらの商品を採用しました。

0人が参考にしています。

検査治具の引き込み

満足度：4.02019/07/11

たくさんの種類があり、製作するよりも安価。径が小さくて御もう少し長い物があると良い。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　並級　導入部ロングタイプ　おねじ	治具用位置決めピン　並級　導入部ロングタイプ　止めねじ	冶具用位置決めピン　台座ピン	【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　おねじ	【クリーン洗浄品】治具用位置決めピン　並級　導入部ロングタイプ　止めねじ	【クリーン洗浄品】治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	5日目	8日目	8日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄
導入側先端形状	丸	丸	丸	丸	丸	-
取付側形状	おねじ	全周溝（止めねじ）	ボルト止め（めねじ）	おねじ	全周溝（止めねじ）	全周溝（止めねじ）
同軸度	並級 φ0.03	並級 φ0.03	並級 φ0.03	並級 φ0.03	並級 φ0.03	並級 φ0.03
