位置決めピン用ブシュ　ストレートタイプ　標準・無給油

カタログ |P.1-1812

4.6

平均満足度4.6

この商品のレビューをみる（5件）

通常単価(税別): 560円～2,000円

税込単価: 616円～2,200円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン用ブシュ　ツバ付タイプ　標準・無給油

4.4

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めピン用ブシュ固定寸ストレートタイプ

4.7

通常価格(税別)： 640円 (税込価格：704円)

通常出荷日：在庫品1日目

【用途】ストレートタイプの位置決めピン用ブシュです。【特長】内径仕様円形です。...

詳細情報を確認する

特性・用途
該当なし
基本形状
ストレート
表面処理
なし
内径仕様
円形
種類
ブシュ
外径公差選択
m6
固定サポート
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が86型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

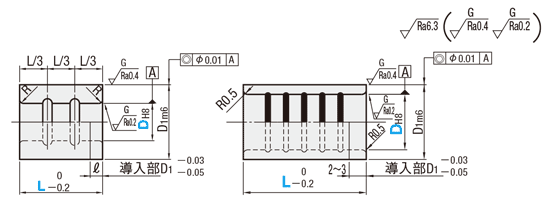

外形図・規格表

LCB（標準タイプ）

LCBZ（無給油タイプ）

[ ! ]LCB（標準タイプ）のL寸法5・6の溝はL/2の位置に1コとなります。

[ M ]材質	[ H ]硬度	Type
[ M ]材質	[ H ]硬度	ストレート
SUJ2	58HRC〜	LCB
FC250(特殊固体潤滑剤)	−	LCBZ

規格表

型式	−	L
LCB10 LCBZ12	− −	12 20

■ストレートタイプ

型式			L選択						D_1m6		ℓ	R	規格有無
Type	D_H8		L選択						D_1m6		ℓ	R	LCB	LCBZ
(標準タイプ) LCB (無給油タイプ) LCBZ	5	＋0.018 0	＊5	＊6	＊8	＊10	＊12	＊16	10	＋0.015 ＋0.006	1.5	0.5	●	−
	6	＋0.018 0	6	8	10	＊12	＊16		12	＋0.018 ＋0.007	2	0.5	●	●
	8	＋0.022 0	8	10	12	16	20		14	＋0.018 ＋0.007	3	1	●	●
	10	＋0.022 0	8	10	12	16	20		16	＋0.018 ＋0.007	3	1	●	●
	12	＋0.027 0	10	12	16	20	25		18	＋0.018 ＋0.007	3	1.2	●	●
	13	＋0.027 0	10	12	16	20	25		22	＋0.021 ＋0.008	3	1.2	●	●
	15	＋0.027 0	16	＊20	25	30			25	＋0.021 ＋0.008	4	1.5	●	●
	16	＋0.027 0	16	20	25	30			26	＋0.021 ＋0.008	4	1.5	●	●
	20	＋0.033 0	16	20	25	30			30	＋0.021 ＋0.008	4	2	●	●
	25	＋0.033 0	20	25	30	35			35	＋0.025 ＋0.009	4	2	●	●

[ ! ]L寸の＊はLCBのみ適用

■ストレートタイプ

		質量（g)参考値
D	L	SUJ2	FC250
5	5	2.30	-
	6	2.76	-
	8	3.67	-
	10	4.59	-
	12	5.51	-
	16	7.35	-
6	6	3.97	3.66
	8	5.29	4.88
	10	6.61	6.10
	12	7.94	-
	16	10.58	-
8	8	6.47	5.97
	10	8.08	7.46
	12	9.70	8.95
	16	12.93	11.94
	20	16.16	14.92
10	8	7.64	7.05
	10	9.55	8.82
	12	11.46	10.58
	16	15.28	14.11
	20	19.10	17.63
12	10	11.02	10.17
	12	13.23	12.21
	16	17.63	16.28
	20	22.04	20.35
	25	27.55	25.43
13	10	19.29	17.80
	12	23.14	21.36
	16	30.86	28.49
	20	38.57	35.61
	25	48.22	44.51
15	16	39.19	36.17
	20	48.98	45.22
	25	61.23	56.52
	30	73.48	67.82
16	16	41.15	37.98
	20	51.43	47.48
	25	64.29	59.35
	30	77.15	71.22
20	16	48.98	45.22
	20	61.23	56.52
	25	76.54	70.65
	30	91.85	84.78
25	20	73.48	67.82
	25	91.85	84.78
	30	110.21	101.74
	35	128.58	118.69

型番リスト

表示件数

型番

材質

詳細材質

内径寸法

(mm)

外径寸法

(mm)

硬度

長さ L

(mm)

材質証明書：材質

RoHS?

最小発注数量

[スチール] SUJ2	SUJ2	5	10	58HRC～	5	SUJ2	10	1個
[スチール] SUJ2	SUJ2	5	10	58HRC～	6	SUJ2	10	1個
[スチール] SUJ2	SUJ2	5	10	58HRC～	8	SUJ2	10	1個
[スチール] SUJ2	SUJ2	5	10	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	5	10	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	5	10	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	6	12	58HRC～	6	SUJ2	10	1個
[スチール] SUJ2	SUJ2	6	12	58HRC～	8	SUJ2	10	1個
[スチール] SUJ2	SUJ2	6	12	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	6	12	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	6	12	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	8	14	58HRC～	8	SUJ2	10	1個
[スチール] SUJ2	SUJ2	8	14	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	8	14	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	8	14	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	8	14	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	10	16	58HRC～	8	SUJ2	10	1個
[スチール] SUJ2	SUJ2	10	16	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	10	16	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	10	16	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	10	16	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	12	18	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	12	18	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	12	18	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	12	18	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	12	18	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	13	22	58HRC～	10	SUJ2	10	1個
[スチール] SUJ2	SUJ2	13	22	58HRC～	12	SUJ2	10	1個
[スチール] SUJ2	SUJ2	13	22	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	13	22	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	13	22	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	15	25	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	15	25	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	15	25	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	15	25	58HRC～	30	SUJ2	10	1個
[スチール] SUJ2	SUJ2	16	26	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	16	26	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	16	26	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	16	26	58HRC～	30	SUJ2	10	1個
[スチール] SUJ2	SUJ2	20	30	58HRC～	16	SUJ2	10	1個
[スチール] SUJ2	SUJ2	20	30	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	20	30	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	20	30	58HRC～	30	SUJ2	10	1個
[スチール] SUJ2	SUJ2	25	35	58HRC～	20	SUJ2	10	1個
[スチール] SUJ2	SUJ2	25	35	58HRC～	25	SUJ2	10	1個
[スチール] SUJ2	SUJ2	25	35	58HRC～	30	SUJ2	10	1個
[スチール] SUJ2	SUJ2	25	35	58HRC～	35	SUJ2	10	1個
[スチール] FC250	FC250	6	12	なし	6	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	6	12	なし	8	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	6	12	なし	10	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	8	14	なし	8	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	8	14	なし	10	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	8	14	なし	12	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	8	14	なし	16	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	8	14	なし	20	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	10	16	なし	8	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	10	16	なし	10	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	10	16	なし	12	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	10	16	なし	16	FC250(特殊固体潤滑剤)	10	1個
[スチール] FC250	FC250	10	16	なし	20	FC250(特殊固体潤滑剤)	10	1個

通常単価(税別) (税込単価)	通常出荷日

560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
590円 ( 649円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,460円 ( 1,606円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,090円 ( 1,199円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

【用途】ストレートタイプの位置決めピン用ブシュです。【特長】内径仕様円形です。標準・無給油タイプからお選びいただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■ストレートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	LCB	LCBZ
(標準タイプ) LCB (無給油タイプ) LCBZ	5	530	-
	6	560	1,140
	8	670	1,030
	10	790	1,110
	12	900	1,180
	13	1,040	1,220
	15	1,200	1,280
	16	1,380	1,340
	20	1,580	1,530
	25	1,820	1,890

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量	1〜29	30〜50	51〜
値引率	標準単価	10%	お見積り
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン用ブシュ固定寸ストレートタイプ
内径仕様円形、ストレートタイプの位置決めピン用ブシュです。
ミスミ
位置決めピン用ブシュ指定寸ストレートタイプ
ツバ付きタイプの位置決めピン用ブッシュです。寸法指定が可能です。
ミスミ
位置決めピン用ブシュ固定寸ツバ付タイプ
内径仕様円形、ツバ付きタイプの位置決めピン用ブシュです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
