位置決めピン用ブシュ指定寸ストレートタイプ

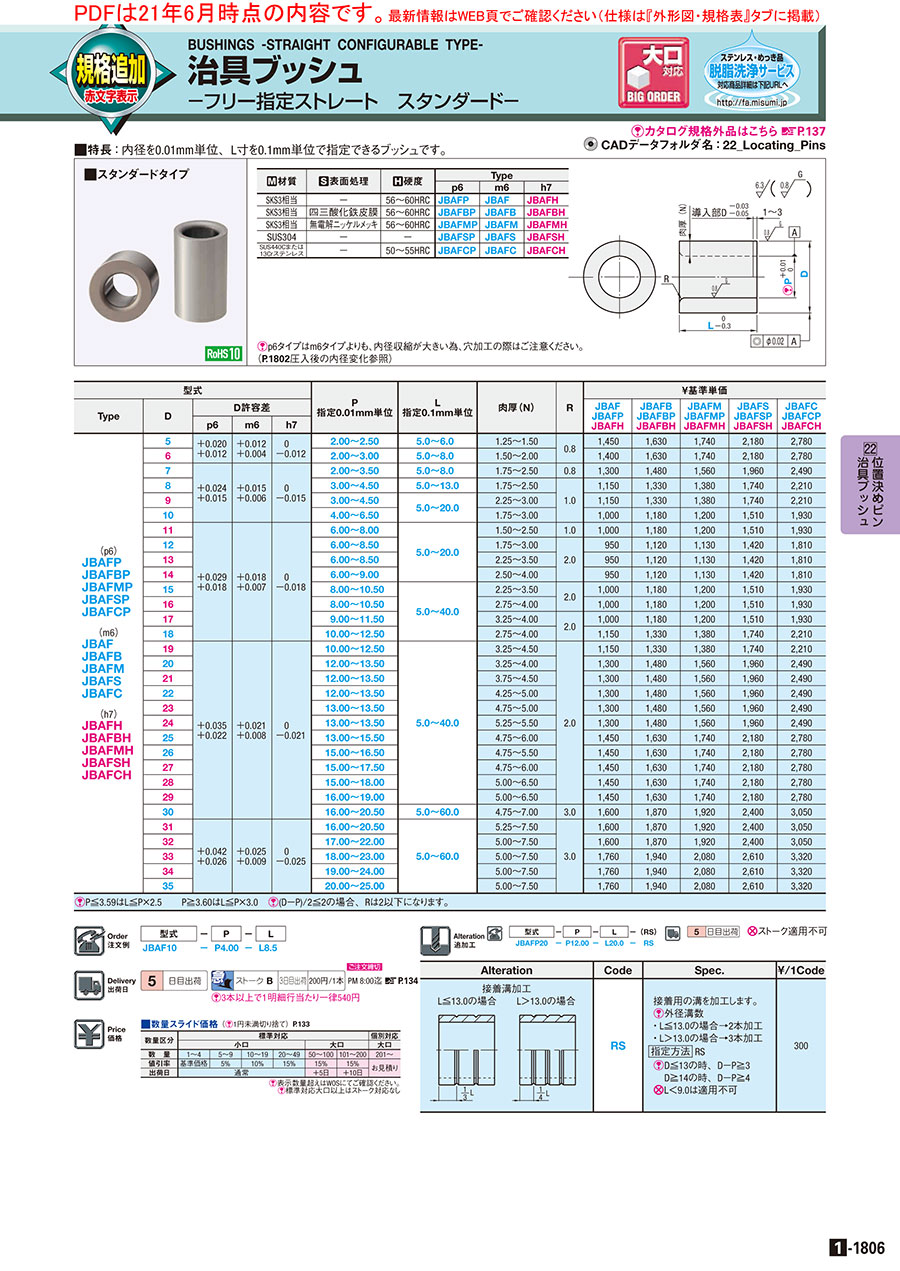

カタログ |P.1-1806

4.5

平均満足度4.5

この商品のレビューをみる（33件）

通常単価(税別): -

税込単価: -

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が837型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■スタンダードタイプ

[ ! ]

■薄肉タイプ

[ ! ]

■スタンダードタイプ

[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
[ M ]材質	[ S ]表面処理	[ H ]硬度	p6	m6	ｈ7
SKS3相当	−	56〜60HRC	JBAFP	JBAF	JBAFH
SKS3相当	四三酸化鉄皮膜	56〜60HRC	JBAFBP	JBAFB	JBAFBH
SKS3相当	無電解ニッケルメッキ	56〜60HRC	JBAFMP	JBAFM	JBAFMH
SUS304	−	−	JBAFSP	JBAFS	JBAFSH
SUS440Cまたは 13Crステンレス	−	50〜55HRC	JBAFCP	JBAFC	JBAFCH

[ ! ]p6タイプはm6タイプよりも、内径収縮が大きい為、穴加工の際はご注意ください。（こちら圧入後の内径変化参照）
■薄肉タイプ

[ M ]材質	[ S ]表面処理	[ H ]硬度	Type
[ M ]材質	[ S ]表面処理	[ H ]硬度	p6	m6	ｈ7
SKS3相当	−	56〜60HRC	JBAUFP	JBAUF	JBAUFH
SKS3相当	四三酸化鉄皮膜	56〜60HRC	JBAUFBP	JBAUFB	JBAUFBH
SKS3相当	無電解ニッケルメッキ	56〜60HRC	JBAUFMP	JBAUFM	JBAUFMH
SUS440Cまたは 13Crステンレス	−	50〜55HRC	JBAUFCP	JBAUFC	JBAUFCH

[ ! ]p6タイプはm6タイプよりも、内径収縮が大きい為、穴加工の際はご注意ください。（こちら圧入後の内径変化参照）

規格表

型式	−	P	−	L
JBAF10 JBAUFC10	− −	P4.00 P8.00	− −	L8.5 L15.0

■スタンダードタイプ

型式					P 指定0.01mm単位	L 指定0.1mm単位	肉厚(N)	R
Type	D	D許容差
Type	D	p6	m6	h7
(p6) JBAFP JBAFBP JBAFMP JBAFSP JBAFCP (m6) JBAF JBAFB JBAFM JBAFS JBAFC (h7) JBAFH JBAFBH JBAFMH JBAFSH JBAFCH	5	＋0.020 ＋0.012	＋0.012 ＋0.004	0 －0.012	2.00〜2.50	5.0〜6.0	1.25〜1.50	0.8
	6	＋0.020 ＋0.012	＋0.012 ＋0.004	0 －0.012	2.00〜3.00	5.0〜8.0	1.50〜2.00	0.8
	7	＋0.024 ＋0.015	＋0.015 ＋0.006	0 －0.015	2.00〜3.50	5.0〜8.0	1.75〜2.50	0.8
	8				3.00〜4.50	5.0〜13.0	1.75〜2.50	1.0
	9				3.00〜4.50	5.0〜20.0	2.25〜3.00
	10				4.00〜6.50	5.0〜20.0	1.75〜3.00
	11	＋0.029 ＋0.018	＋0.018 ＋0.007	0 －0.018	6.00〜8.00	5.0〜20.0	1.50〜2.50	1.0
	12				6.00〜8.50		1.75〜3.00	2.0
	13				6.00〜8.50		2.25〜3.50
	14				6.00〜9.00		2.50〜4.00
	15				8.00〜10.50	5.0〜40.0	2.25〜3.50	2.0
	16				8.00〜10.50		2.75〜4.00	2.0
	17				9.00〜11.50		3.25〜4.00	2.0
	18				10.00〜12.50		2.75〜4.00	2.0
	19	＋0.035 ＋0.022	＋0.021 ＋0.008	0 －0.021	10.00〜12.50	5.0〜40.0	3.25〜4.50	2.0
	20				12.00〜13.50		3.25〜4.00
	21				12.00〜13.50		3.75〜4.50
	22				12.00〜13.50		4.25〜5.00
	23				13.00〜13.50		4.75〜5.00
	24				13.00〜13.50		5.25〜5.50
	25				13.00〜15.50		4.75〜6.00
	26				15.00〜16.50		4.75〜5.50
	27				15.00〜17.50		4.75〜6.00
	28				15.00〜18.00		5.00〜6.50
	29				16.00〜19.00		5.00〜6.50
	30				16.00〜20.50	5.0〜60.0	4.75〜7.00	3.0
	31	＋0.042 ＋0.026	＋0.025 ＋0.009	0 －0.025	16.00〜20.50	5.0〜60.0	5.25〜7.50	3.0
	32				17.00〜22.00		5.00〜7.50
	33				18.00〜23.00		5.00〜7.50
	34				19.00〜24.00		5.00〜7.50
	35				20.00〜25.00		5.00〜7.50
[ ! ]P≦3.59はL≦P×2.5　　P≧3.60はL≦P×3.0　[ ! ](D－P)/2≦2の場合、Rは2以下になります。

■薄肉タイプ

型式					P 指定0.01mm単位	L 指定0.1mm単位	肉厚(N)	R
TYPE	D	D許容差
TYPE	D	p6	m6	ｈ7
(p6) JBAUFP JBAUFBP JBAUFMP JBAUFCP (m6) JBAUF JBAUFB JBAUFM JBAUFC (h7) JBAUFH JBAUFBH JBAUFMH JBAUFCH	5	＋0.020 ＋0.012	＋0.012 ＋0.004	0 －0.012	2.20～3.00	5.0～7.5	1.00～1.40	0.5 以下
	6	＋0.020 ＋0.012	＋0.012 ＋0.004	0 －0.012	3.00～4.00	5.0～8.0	1.00～1.50	0.5 以下
	7	＋0.024 ＋0.015	＋0.015 ＋0.006	0 －0.015	3.51～5.00	5.0～8.0	1.00～1.74	0.5
	8				4.51～6.00	5.0～13.0	1.00～1.74
	9				4.51～7.00	5.0～20.0	1.00～2.24
	10				6.51～8.00	5.0～20.0	1.00～1.74
	11	＋0.029 ＋0.018	＋0.018 ＋0.007	0 －0.018	8.00～9.00	5.0～20.0	1.00～1.50	0.5
	12				8.51～9.00		1.50～1.74
	13				8.51～10.00		1.50～2.24
	14				9.00～11.00		1.50～2.50
	15				10.51～12.00	5.0～40.0	1.50～2.24	0.5
	16				10.51～12.50		1.75～2.75	1.0
	17				10.51～13.00		2.00～3.24
	18				10.51～14.00		2.00～2.74
	19	＋0.035 ＋0.022	＋0.021 ＋0.008	0 －0.021	12.51～14.00	5.0～40.0	2.50～3.25	1.0
	20				13.51～15.00		2.50～3.24
	21				13.51～15.00		3.00～3.75
	22				13.51～17.00		2.50～4.24
	23				13.51～18.00		2.50～4.75
	24				13.51～19.00		2.50～5.25
	25				15.51～19.00		3.00～4.74
	26				16.51～20.00		3.00～4.74
	27				17.51～21.00		3.00～4.75
	28				18.01～22.00		3.00～5.00
	29				19.01～23.00		3.00～5.00
	30				20.51～24.00	5.0～40.0	3.00～4.74	1.5
	31	＋0.042 ＋0.026	＋0.025 ＋0.009	0 －0.025	20.51～24.00	5.0～40.0	3.50～5.24	1.5
	32				22.01～25.00		3.50～5.00
	33				23.01～26.00		3.50～5.00
	34				24.01～27.00		3.50～5.00
	35				25.01～29.00	5.0～60.0	3.00～4.99
[ ! ]P≦3.59はL≦P×2.5　　P≧3.60はL≦P×3.0　[ ! ](D－P)/2≦2の場合、Rは2以下になります。

型式	−	P	−	L	−	(RS)
JBAFP20	−	P12.00	−	L20.0	−	RS

日目出荷

[ NG ]ストーク適用不可

Alteration	Code	Spec.	￥/1Code
接着溝加工 L≦13.0の場合　L＞13.0の場合	RS	接着用の溝を加工します。 [ ! ]外径溝数・L≦13.0の場合→2本加工・L＞13.0の場合→3本加工指定方法 RS [ ! ]D≦13の時、D−P≧3 D≧14の時、D−P≧4 [ NG ]L＜9.0は適用不可	300

型番リスト

表示件数

...

型番

JBAF5-P[2-2.5/0.01]-L[5-6/0.1]

JBAF6-P[2-3/0.01]-L[5-8/0.1]

JBAF7-P[2-3.5/0.01]-L[5-8/0.1]

JBAF8-P[3-4.5/0.01]-L[5-13/0.1]

JBAF9-P[3-4.5/0.01]-L[5-20/0.1]

JBAF10-P[4-6.5/0.01]-L[5-20/0.1]

JBAF11-P[6-8/0.01]-L[5-20/0.1]

JBAF12-P[6-8.5/0.01]-L[5-20/0.1]

JBAF13-P[6-8.5/0.01]-L[5-20/0.1]

JBAF14-P[6-9/0.01]-L[5-20/0.1]

JBAF15-P[8-10.5/0.01]-L[5-40/0.1]

JBAF16-P[8-10.5/0.01]-L[5-40/0.1]

JBAF17-P[9-11.5/0.01]-L[5-40/0.1]

JBAF18-P[10-12.5/0.01]-L[5-40/0.1]

JBAF19-P[10-12.5/0.01]-L[5-40/0.1]

JBAF20-P[12-13.5/0.01]-L[5-40/0.1]

JBAF21-P[12-13.5/0.01]-L[5-40/0.1]

JBAF22-P[12-13.5/0.01]-L[5-40/0.1]

JBAF23-P[13-13.5/0.01]-L[5-40/0.1]

JBAF24-P[13-13.5/0.01]-L[5-40/0.1]

JBAF25-P[13-15.5/0.01]-L[5-40/0.1]

JBAF26-P[15-16.5/0.01]-L[5-40/0.1]

JBAF27-P[15-17.5/0.01]-L[5-40/0.1]

JBAF28-P[15-18/0.01]-L[5-40/0.1]

JBAF29-P[16-19/0.01]-L[5-40/0.1]

JBAF30-P[16-20.5/0.01]-L[5-60/0.1]

JBAF31-P[16-20.5/0.01]-L[5-60/0.1]

JBAF32-P[17-22/0.01]-L[5-60/0.1]

JBAF33-P[18-23/0.01]-L[5-60/0.1]

JBAF34-P[19-24/0.01]-L[5-60/0.1]

JBAF35-P[20-25/0.01]-L[5-60/0.1]

JBAFB5-P[2-2.5/0.01]-L[5-6/0.1]

JBAFB6-P[2-3/0.01]-L[5-8/0.1]

JBAFB7-P[2-3.5/0.01]-L[5-8/0.1]

JBAFB8-P[3-4.5/0.01]-L[5-13/0.1]

JBAFB9-P[3-4.5/0.01]-L[5-20/0.1]

JBAFB10-P[4-6.5/0.01]-L[5-20/0.1]

JBAFB11-P[6-8/0.01]-L[5-20/0.1]

JBAFB12-P[6-8.5/0.01]-L[5-20/0.1]

JBAFB13-P[6-8.5/0.01]-L[5-20/0.1]

JBAFB14-P[6-9/0.01]-L[5-20/0.1]

JBAFB15-P[8-10.5/0.01]-L[5-40/0.1]

JBAFB16-P[8-10.5/0.01]-L[5-40/0.1]

JBAFB17-P[9-11.5/0.01]-L[5-40/0.1]

JBAFB18-P[10-12.5/0.01]-L[5-40/0.1]

JBAFB19-P[10-12.5/0.01]-L[5-40/0.1]

JBAFB20-P[12-13.5/0.01]-L[5-40/0.1]

JBAFB21-P[12-13.5/0.01]-L[5-40/0.1]

JBAFB22-P[12-13.5/0.01]-L[5-40/0.1]

JBAFB23-P[13-13.5/0.01]-L[5-40/0.1]

JBAFB24-P[13-13.5/0.01]-L[5-40/0.1]

JBAFB25-P[13-15.5/0.01]-L[5-40/0.1]

JBAFB26-P[15-16.5/0.01]-L[5-40/0.1]

JBAFB27-P[15-17.5/0.01]-L[5-40/0.1]

JBAFB28-P[15-18/0.01]-L[5-40/0.1]

JBAFB29-P[16-19/0.01]-L[5-40/0.1]

JBAFB30-P[16-20.5/0.01]-L[5-60/0.1]

JBAFB31-P[16-20.5/0.01]-L[5-60/0.1]

JBAFB32-P[17-22/0.01]-L[5-60/0.1]

JBAFB33-P[18-23/0.01]-L[5-60/0.1]

材質

詳細材質

表面処理

外径公差選択

内径寸法

(mm)

外径寸法

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[スチール] SKS3相当	SKS3相当	なし	m6	2 ～ 2.5	5	5 ～ 6	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	2 ～ 3	6	5 ～ 8	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	2 ～ 3.5	7	5 ～ 8	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	3 ～ 4.5	8	5 ～ 13	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	3 ～ 4.5	9	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	4 ～ 6.5	10	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	6 ～ 8	11	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	6 ～ 8.5	12	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	6 ～ 8.5	13	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	6 ～ 9	14	5 ～ 20	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	8 ～ 10.5	15	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	8 ～ 10.5	16	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	9 ～ 11.5	17	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	10 ～ 12.5	18	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	10 ～ 12.5	19	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	12 ～ 13.5	20	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	12 ～ 13.5	21	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	12 ～ 13.5	22	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	13 ～ 13.5	23	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	13 ～ 13.5	24	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	13 ～ 15.5	25	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	15 ～ 16.5	26	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	15 ～ 17.5	27	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	15 ～ 18	28	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	16 ～ 19	29	5 ～ 40	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	16 ～ 20.5	30	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	16 ～ 20.5	31	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	17 ～ 22	32	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	18 ～ 23	33	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	19 ～ 24	34	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	なし	m6	20 ～ 25	35	5 ～ 60	SKS3相当	-	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	2 ～ 2.5	5	5 ～ 6	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	2 ～ 3	6	5 ～ 8	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	2 ～ 3.5	7	5 ～ 8	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	3 ～ 4.5	8	5 ～ 13	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	3 ～ 4.5	9	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	4 ～ 6.5	10	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	6 ～ 8	11	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	6 ～ 8.5	12	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	6 ～ 8.5	13	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	6 ～ 9	14	5 ～ 20	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	8 ～ 10.5	15	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	8 ～ 10.5	16	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	9 ～ 11.5	17	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	10 ～ 12.5	18	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	10 ～ 12.5	19	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	12 ～ 13.5	20	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	12 ～ 13.5	21	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	12 ～ 13.5	22	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	13 ～ 13.5	23	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	13 ～ 13.5	24	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	13 ～ 15.5	25	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	15 ～ 16.5	26	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	15 ～ 17.5	27	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	15 ～ 18	28	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	16 ～ 19	29	5 ～ 40	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	16 ～ 20.5	30	5 ～ 60	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	16 ～ 20.5	31	5 ～ 60	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	17 ～ 22	32	5 ～ 60	SKS3相当	四三酸化鉄皮膜	10	1個
[スチール] SKS3相当	SKS3相当	四三酸化鉄皮膜	m6	18 ～ 23	33	5 ～ 60	SKS3相当	四三酸化鉄皮膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報
納期・価格

基本情報

ツバ付きタイプの位置決めピン用ブッシュです。寸法指定が可能です。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■スタンダードタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	JBAF JBAFP JBAFH	JBAFB JBAFBP JBAFBH	JBAFM JBAFMP JBAFMH	JBAFS JBAFSP JBAFSH	JBAFC JBAFCP JBAFCH
(p6) JBAFP JBAFBP JBAFMP JBAFSP JBAFCP (m6) JBAF JBAFB JBAFM JBAFS JBAFC (h7) JBAFH JBAFBH JBAFMH JBAFSH JBAFCH	5	1,520	1,710	1,830	2,290	2,920
	6	1,470	1,710	1,830	2,290	2,920
	7	1,370	1,550	1,640	2,060	2,610
	8	1,210	1,400	1,450	1,830	2,320
	9	1,210	1,400	1,450	1,830	2,320
	10	1,050	1,240	1,260	1,590	2,030
	11	1,050	1,240	1,260	1,590	2,030
	12	1,000	1,180	1,190	1,490	1,900
	13	1,000	1,180	1,190	1,490	1,900
	14	1,000	1,180	1,190	1,490	1,900
	15	1,050	1,240	1,260	1,590	2,030
	16	1,050	1,240	1,260	1,590	2,030
	17	1,050	1,240	1,260	1,590	2,030
	18	1,210	1,400	1,450	1,830	2,320
	19	1,210	1,400	1,450	1,830	2,320
	20	1,370	1,550	1,640	2,060	2,610
	21	1,370	1,550	1,640	2,060	2,610
	22	1,370	1,550	1,640	2,060	2,610
	23	1,370	1,550	1,640	2,060	2,610
	24	1,370	1,550	1,640	2,060	2,610
	25	1,520	1,710	1,830	2,290	2,920
	26	1,520	1,710	1,830	2,290	2,920
	27	1,520	1,710	1,830	2,290	2,920
	28	1,520	1,710	1,830	2,290	2,920
	29	1,520	1,710	1,830	2,290	2,920
	30	1,680	1,960	2,020	2,520	3,200
	31	1,680	1,960	2,020	2,520	3,200
	32	1,680	1,960	2,020	2,520	3,200
	33	1,850	2,040	2,180	2,740	3,490
	34	1,850	2,040	2,180	2,740	3,490
	35	1,850	2,040	2,180	2,740	3,490

■薄肉タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
TYPE	D	JBAUF JBAUFP JBAUFH	JBAUFB JBAUFBP JBAUFBH	JBAUFM JBAUFMP JBAUFMH	JBAUFC JBAUFCP JBAUFCH
(p6) JBAUFP JBAUFBP JBAUFMP JBAUFCP (m6) JBAUF JBAUFB JBAUFM JBAUFC (h7) JBAUFH JBAUFBH JBAUFMH JBAUFCH	5	1,890	2,150	2,260	3,520
	6	1,790	2,050	2,150	3,410
	7	1,690	1,940	2,030	3,150
	8	1,500	1,720	1,800	2,800
	9	1,500	1,720	1,800	2,800
	10	1,300	1,500	1,560	2,440
	11	1,300	1,500	1,560	2,440
	12	1,230	1,420	1,470	2,290
	13	1,250	1,440	1,500	2,340
	14	1,280	1,470	1,540	2,420
	15	1,300	1,500	1,560	2,440
	16	1,370	1,580	1,650	2,630
	17	1,370	1,580	1,650	2,630
	18	1,430	1,640	1,710	2,740
	19	1,610	1,850	1,930	3,080
	20	1,610	1,850	1,930	3,080
	21	1,610	1,850	1,930	3,080
	22	1,610	1,850	1,930	3,080
	23	1,610	1,850	1,930	3,080
	24	1,610	1,850	1,930	3,080
	25	1,800	2,070	2,240	3,430
	26	1,800	2,070	2,240	3,430
	27	1,800	2,070	2,240	3,430
	28	1,800	2,070	2,240	3,430
	29	1,800	2,070	2,240	3,430
	30	1,970	2,270	2,460	3,780
	31	1,970	2,270	2,460	3,780
	32	1,970	2,270	2,460	3,780
	33	2,170	2,500	2,710	4,160
	34	2,170	2,500	2,710	4,160
	35	2,170	2,500	2,710	4,160

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜4	5〜9	10〜19	20〜49	50〜100	101〜200	201～
値引率	基準価格	5%	10%	15%	15%	20%	お見積り
出荷日	通常				＋5日	＋10日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	200円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
位置決めピン用ブシュ固定寸ストレートタイプ
内径仕様円形、ストレートタイプの位置決めピン用ブシュです。
ミスミ
位置決めピン用ブシュ固定寸ツバ付タイプ
内径仕様円形、ツバ付きタイプの位置決めピン用ブシュです。
ミスミ
位置決めピン用ブシュ指定寸ツバ付タイプ
ストレートタイプの位置決めピン用ブッシュです。寸法指定が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めピン用ブシュ指定寸ストレートタイプのレビュー

4.5平均満足度：4.533件のレビュー

星5
58%
星4
39%
星3
3%
星2
0%
星1
0%

位置決めピン使用部分

満足度：5.02019/06/27

サイズを自由に選べるので、設計に合わせて購入できるのがメリットと感じます。精度・耐久性なども問題なく重宝しています。

2人が参考にしています。

冶具の位置決め穴用

満足度：5.02019/03/04

機械テーブルに固定するための位置決め穴のブッシュとして使用。精度よく位置がきまりました。問題なし。

2人が参考にしています。

冶具用部品として使用しました

満足度：5.02018/09/06

冶具用部品として使用しました。様々なサイズがあったので、購入時に助かりました。

1人が参考にしています。

治具用

満足度：3.02016/11/10

治具の位置決めに使用しました。寸法を指定できるので治具寸法にあわせて使っています。

1人が参考にしています。

部品修理

満足度：5.02023/06/16

思っていたよよりも、サイズが正確で大変良かったです。素材が硬いので摩耗が少なく大変良いと思います。

0人が参考にしています。

33件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めピン用ブシュ指定寸ストレートタイプ	【クリーン洗浄品】位置決めピン用ブシュ　フリー　ストレートタイプ	位置決めピン用ブシュ指定寸ツバ付タイプ	【クリーン洗浄品】位置決めピン用ブシュ　フリー　ツバ付タイプ	【クリーン洗浄品】位置決めピン用ブシュ　ストレートタイプ	位置決めピン用ブシュ　銅合金　ストレート
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目〜	3日目〜	6日目〜	3日目	5日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	クリーン洗浄	該当なし
基本形状	ストレート	ストレート	ツバ付	ツバ付	ストレート	ストレート
内径仕様	円形	円形	円形	円形	円形	円形
種類	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ	ブシュ
