支柱ピン 段付フリー指定・ツバ付タイプ －おねじ－
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目
段付きタイプの支柱ピンの各部寸法がフリーでご指定いただけます。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が21型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

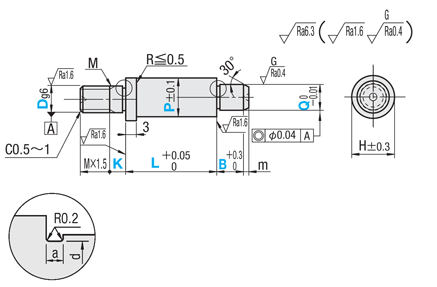

外形図・規格表
■ツバ付タイプ
●おねじ
●おねじ
a＝1.0
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]Q≦P−1 [ ! ]K＜Pitch×2の場合、不完全ねじ部はM×1.5に含まれます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。（K≧2のみ）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
[ ! ]SUS440Cまたは13CrステンレスはD部の任意の位置に識別用の溝がつきます。（K≧2のみ）
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| ツバ付タイプ | |||
| おねじ | |||
| ①SKS3相当 | − | 焼入硬度 60〜63HRC | SHXN |
| ③SUS304 | − | − | SSHXN |
| ⑤SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | CSHXN |
規格表
| 型式 | − | P | − | Q | − | K | − | L | − | B |
| SHXN5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 |
| D | H | M (並目) | m |
| 3 | 6 | M3 | 1 |
| 4 | 6 | M4 | 1 |
| 5 | 8 | M5 | 1 |
| 6 | 8 | M6 | 2 |
| 8 | 11 | M8 | 2 |
| 10 | 13 | M10 | 3 |
| 12 | 15 | M12 | 3 |
◆めねじ・おねじ
推奨締付トルク（参考値）
[ ! ]焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
推奨締付トルク（参考値）
| M(並目) | 締付トルク |
| N・cm | |
| M3 | 98 |
| M4 | 225 |
| M5 | 461 |
| M6 | 784 |
| M8 | 1911 |
| M10 | 3783 |
| M12 | 6605 |
■おねじ
[ ! ]同一注文の場合、L寸法のバラツキは0.02以内に仕上げます。[ ! ]全ねじ形状をご希望の場合、K寸0かつ追加工NNCをご指定ください。
| 型式 | P 指定0.1mm単位 | Q 指定 0.01mm単位 | K 指定 1mm単位 | L 指定 0.01mm単位 | B 指定 0.1mm単位 | |
| Type | D | |||||
| ツバ付 SHXN SSHXN CSHXN | 3 | 3.0〜5.0 | 2.00〜4.00 | 0〜6 | 10.00〜60.00 | 2.0〜5.0 |
| 4 | 3.0〜5.0 | 2.00〜4.00 | 0〜8 | 10.00〜60.00 | 2.0〜10.0 | |
| 5 | 3.0〜7.0 | 2.00〜6.00 | 0〜10 | 10.00〜60.00 | 2.0〜10.0 | |
| 6 | 5.0〜7.0 | 4.00〜6.00 | 0〜12 | 10.00〜80.00 | 2.0〜12.0 | |
| 8 | 5.0〜9.0 | 4.00〜8.00 | 0〜16 | 10.00〜80.00 | 2.0〜15.0 | |
| 10 | 6.0〜11.0 | 5.00〜10.00 | 0〜20 | 10.00〜100.00 | 2.0〜20.0 | |
| 12 | 6.0〜13.0 | 5.00〜12.00 | 0〜24 | 10.00〜100.00 | 2.0〜20.0 | |
追加工
| 型式 | − | P | − | Q | − | K | − | L | − | B | − | (SC・HC・DRC・NNC) | 5 | 日目出荷 | |
| SHXN5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 | − | HC8 |
| Alterations | 2面幅追加工 | ドライバー溝追加工 | ねじ元ニゲ加工 |
 |  |  | |
| Code | HC | DRC | NNC |
| Spec. | HC＝指定0.5mm単位 HC＞P HC＞D H－1≧HC 指定方法 HC10 [ ! ]ツバ付タイプのみ適用 | 幅0.8mm深さ1mm 指定方法 DRC [ ! ]おねじのみ適用 | ねじ元にニゲを加工します。 指定方法 NNC [ ! ]K＝0の場合に適用 [ ! ]おねじのみ適用 |
| ￥/1Code | 400 | 100 | 100 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
詳細情報
基本情報
段付きタイプの支柱ピンの各部寸法がフリーでご指定いただけます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 ツバ付タイプ | |||
| Type | D | ① SHXN | ③ SSHXN | ⑤ CSHXN |
| ツバ付 SHXN SSHXN CSHXN | 3 | 980 | 1,310 | 1,410 |
| 4 | 980 | 1,320 | 1,420 | |
| 5 | 1,070 | 1,450 | 1,550 | |
| 6 | 1,140 | 1,550 | 1,670 | |
| 8 | 1,300 | 1,760 | 1,890 | |
| 10 | 1,390 | 2,020 | 2,130 | |
| 12 | 1,390 | 2,020 | 2,130 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]②硬質クロムメッキの101〜200は＋9日となります。
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]②硬質クロムメッキの101〜200は＋9日となります。
