支柱ピン 段付フリー指定・ストレートタイプ －圧入－

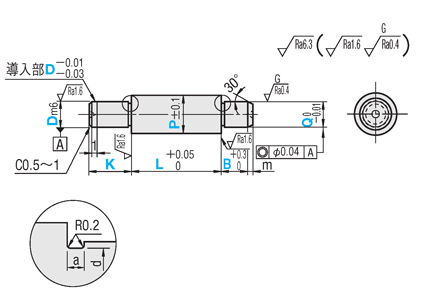

外形図・規格表
●圧入
d＝D(P)－0.2
[ ! ]逃げ部寸法は参考値になります。
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| ストレートタイプ | |||
| 圧入 | |||
| ①SKS3相当 | − | 焼入硬度 60〜63HRC | SHFJ |
| ②SKS3相当 | 硬質クロムメッキ | 焼入硬度 50〜55HRC メッキ硬度 750HV〜 | GSHFJ |
| ③SUS304 | − | − | SSHFJ |
| ⑤SUS440Cまたは 13Crステンレス | − | 焼入硬度 50〜55HRC | CSHFJ |
規格表
| 型式 | − | P | − | Q | − | K | − | L | − | B |
| SHFJ5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 |
| D | m |
| 3 | 1 |
| 4 | 1 |
| 5 | 1 |
| 6 | 2 |
| 8 | 2 |
| 10 | 3 |
| 12 | 3 |
| 型式 | P | Q 指定 0.01mm単位 | K 指定 1mm単位 | L 指定 0.01mm単位 | B 指定 0.1mm単位 | |
| Type | D | 指定0.1mm単位 | ||||
| ストレート SHFJ GSHFJ SSHFJ CSHFJ | 3 | 3.5〜6.0 | 2.00〜5.00 | 3〜6 | 10.00〜60.00 | 2.0〜5.0 |
| 4 | 4.5〜7.0 | 2.00〜6.00 | 4〜8 | 10.00〜60.00 | 2.0〜10.0 | |
| 5 | 5.5〜8.0 | 2.00〜7.00 | 5〜10 | 10.00〜60.00 | 2.0〜10.0 | |
| 6 | 6.5〜10.0 | 4.00〜9.00 | 6〜12 | 10.00〜80.00 | 2.0〜12.0 | |
| 8 | 9.0〜13.0 | 4.00〜12.00 | 8〜16 | 10.00〜80.00 | 2.0〜15.0 | |
| 10 | 11.0〜15.0 | 5.00〜14.00 | 10〜20 | 10.00〜100.00 | 2.0〜20.0 | |
| 12 | 13.0〜16.0 | 5.00〜15.00 | 12〜24 | 10.00〜100.00 | 2.0〜20.0 | |
追加工
| 型式 | − | P | − | Q | − | K | − | L | − | B | − | (SC・HC・DRC・NNC) | 5 | 日目出荷 | |
| SHFJ5 | − | P6.0 | − | Q4.50 | − | K5 | − | L30.55 | − | B3.2 | − | SC12 |
| Alterations | 2面幅追加工 |
 | |
| Code | SC |
| Spec. | SC＝指定1mm単位 SC＞D D＜SC＜P－1 指定方法 SC8 [ ! ]めねじの場合 SC≧M1＋3 [ ! ]ストレートタイプのみ適用 |
| ￥/1Code | 500 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 5日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
詳細情報
基本情報
段付きタイプの支柱ピンの各部寸法がフリーでご指定いただけます。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 ストレートタイプ | ||||
| Type | D | ① SHFJ | ② GSHFJ | ③ SSHFJ | ⑤ CSHFJ |
| ストレート SHFJ GSHFJ SSHFJ CSHFJ | 3 | 790 | 1,060 | 1,090 | 1,180 |
| 4 | 820 | 1,100 | 1,100 | 1,190 | |
| 5 | 840 | 1,130 | 1,210 | 1,290 | |
| 6 | 860 | 1,170 | 1,260 | 1,320 | |
| 8 | 960 | 1,290 | 1,390 | 1,470 | |
| 10 | 960 | 1,290 | 1,390 | 1,470 | |
| 12 | 960 | 1,290 | 1,390 | 1,470 | |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜34 | 35〜49 | 50〜100 | 101～200 | 201〜 |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
