支柱ピン　段付タイプ　－インロー－

カタログ |P.1-1789

規格変更
納期短縮
規格拡張対象

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－めねじ－

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

高さ調整ピン　フラットタイプ・先端止めねじタイプ　－おねじ－

4.4

通常出荷日：2 日目～

高さの指定範囲が広く、水平方向での丸とダイヤでの位置決めと高さ調整が可能な位置...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
支柱ピン
固定方法
インロー/めねじ
先端形状
テーパ
高さ公差
0/+0.05
材質証明書
対象

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が55型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

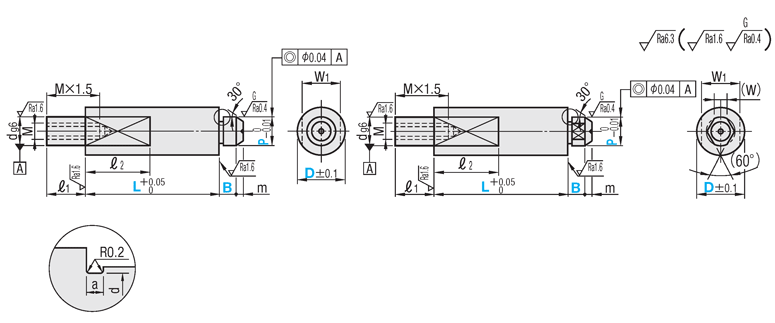

外形図・規格表

● インロータイプ

(丸)

(ダイヤ)

a＝1.0
d＝P－0.2
[ ! ]逃げ部寸法は参考値になります。

[ ! ]SUS304は研磨・センター穴無しの場合がございます。

[ M ]材質	[ S ]表面処理	[ H ]硬度	丸	ダイヤ
[ M ]材質	[ S ]表面処理	[ H ]硬度	インロー	インロー
①S45C相当	四三酸化鉄皮膜	−	SHPBB	−
②S45C相当	硬質クロムメッキ	メッキ硬度 750HV〜	SHPBR	SDPBR
③S45C相当	四三酸化鉄皮膜	焼入硬度 45〜50HRC	SHPBHB	SDPBHB
④S45C相当	硬質クロムメッキ	焼入硬度 45〜50HRC メッキ硬度 750HV〜	SHPBHR	SDPBHR
⑤SUS304	−	−	SHPBSU	SDPBSU
⑥SUS440Cまたは 13Crステンレス	−	焼入硬度 50〜55HRC	SHPBC	SDPBC

規格表

型式	−	L	−	P	−	B
SHPBB10 SDPBSU20	− −	L20.01 L50.00	− −	P4.05 P8.00	− −	B5 B3

型式		L 指定0.01mm単位	P 指定0.01mm単位	B 選択	m	d	M (並目)	^＊締付トルク N・cm	ℓ₁	W₁	(W)	ℓ₂
Type	D
インロー <丸> SHPBB SHPBR SHPBHB SHPBHR SHPBSU SHPBC <ダイヤ> SDPBR SDPBHB SDPBHR SDPBSU SDPBC	10	20.00〜80.00	3.00〜6.00	2 3 4 5	2	6	M3	98	6	8	1.5	8
	12		4.00〜8.00			8	M5	461		10	1.8	10
	15		4.00〜10.00		3	10			9	13	2.2
	20		5.00〜10.00			12	M8	1911		17	2.5
	25		8.00〜15.00			16	M10	3783	10	20	3

[ ! ]首下部の強度に注意 >> こちら
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはｽﾌﾟﾘﾝｸﾞﾜｯｼｬ使用時は該当しません。

型番リスト

表示件数

型番

SDPBC10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SDPBC12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SDPBC15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SDPBC20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SDPBC25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SDPBHB10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SDPBHB12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SDPBHB15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SDPBHB20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SDPBHB25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SDPBHR10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SDPBHR12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SDPBHR15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SDPBHR20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SDPBHR25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SDPBR10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SDPBR12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SDPBR15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SDPBR20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SDPBR25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SDPBSU10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SDPBSU12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SDPBSU15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SDPBSU20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SDPBSU25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBB10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBB12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBB15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBB20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBB25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBC10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBC12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBC15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBC20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBC25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBHB10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBHB12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBHB15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBHB20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBHB25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBHR10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBHR12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBHR15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBHR20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBHR25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBR10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBR12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBR15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBR20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBR25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

SHPBSU10-L[20-80/0.01]-P[3-6/0.01]-B[2,3,4,5]

SHPBSU12-L[20-80/0.01]-P[4-8/0.01]-B[2,3,4,5]

SHPBSU15-L[20-80/0.01]-P[4-10/0.01]-B[2,3,4,5]

SHPBSU20-L[20-80/0.01]-P[5-10/0.01]-B[2,3,4,5]

SHPBSU25-L[20-80/0.01]-P[8-15/0.01]-B[2,3,4,5]

材質

詳細材質

表面処理

焼入れ

硬度

外径 D

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

3 ～ 6

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

4 ～ 8

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

4 ～ 10

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

5 ～ 10

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

8 ～ 15

SUS440Cまたは13Crステンレス

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

3 ～ 6

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

4 ～ 8

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

4 ～ 10

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

5 ～ 10

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

8 ～ 15

SUS304

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

なし

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

なし

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

なし

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

なし

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

なし

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

四三酸化鉄皮膜

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

3 ～ 6

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

4 ～ 8

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

4 ～ 10

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

5 ～ 10

SUS440Cまたは13Crステンレス

1個

[ステンレス] SUS440Cまたは13Crステンレス

SUS440Cまたは13Crステンレス

なし

あり

焼入硬度 50～55HRC

2 ～ 5

20 ～ 80

8 ～ 15

SUS440Cまたは13Crステンレス

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

四三酸化鉄皮膜

あり

焼入硬度 45～50HRC

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

四三酸化鉄皮膜

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

焼入硬度 45～50HRC メッキ硬度 750HV～

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

3 ～ 6

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 8

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

4 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

5 ～ 10

S45C相当

硬質クロムメッキ

1個

[スチール] S45C相当

S45C相当

硬質クロムメッキ

あり

メッキ硬度 750HV～

2 ～ 5

20 ～ 80

8 ～ 15

S45C相当

硬質クロムメッキ

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

3 ～ 6

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

4 ～ 8

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

4 ～ 10

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

5 ～ 10

SUS304

1個

[ステンレス] SUS304

SUS304

なし

2 ～ 5

20 ～ 80

8 ～ 15

SUS304

1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	SL-SDPBSU10
- ( - )	2日目	SL-SDPBSU12
- ( - )	2日目	SL-SDPBSU15
- ( - )	2日目	SL-SDPBSU20
- ( - )	2日目	SL-SDPBSU25
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	2日目	SL-SHPBSU10
- ( - )	2日目	SL-SHPBSU12
- ( - )	2日目	SL-SHPBSU15
- ( - )	2日目	SL-SHPBSU20
- ( - )	2日目	SL-SHPBSU25

基本情報

高さの指定範囲が広く、水平方向での丸とダイヤでの位置決めと高さ調整が可能な位置決めピンです。

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

◦丸形状
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価インロー
D	① SHPBB	② SHPBR	③ SHPBHB	④ SHPBHR	⑤ SHPBSU	⑥ SHPBC
10	1,020	1,120	1,300	1,420	1,560	1,790
12	1,140	1,310	1,470	1,640	1,720	1,970
15	1,140	1,310	1,470	1,640	1,720	1,970
20	1,140	1,310	1,470	1,640	1,720	1,970
25	1,240	1,350	1,590	1,700	1,880	2,500

◦ダイヤ形状
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価インロー
D	① SDPBB	② SDPBR	③ SDPBHB	④ SDPBHR	⑤ SDPBSU	⑥ SDPBC
10	-	1,280	1,470	1,610	1,760	1,870
12	-	1,490	1,660	1,850	1,950	2,070
15	-	1,490	1,660	1,850	1,950	2,070
20	-	1,490	1,660	1,850	1,950	2,070
25	-	1,790	1,920	2,150	2,240	2,440

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜19	20〜34	35〜49	50〜100	101～200	201〜
値引率	基準単価	5％	10％	18％	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質 No ⑤

日目出荷

●上記以外

日目出荷

●2日目・3日目共通

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
[ NG ]硬質クロムメッキ品はストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
高さ調整ピン　六角タイプ　－高精度おねじタイプー
高さ方向の寸法公差が高精度と中精度があり、高さ調整に最適なおねじタイプの位置決めピンです。高さはフリーでご指定いただけます。
ミスミ
高さ調整ピン　丸・二面幅　おねじタイプ
高さ方向の位置決めピンです。外径と高さはフリーでご指定いただけます。
ミスミ
高さ調整ピン　フラットタイプ・先端止めねじタイプ　－おねじ－
スパナ溝付きで、先端フラットでの調整もしくは先端にピンを取り付けて、位置決めも可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

支柱ピン　段付タイプ　－インロー－のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具製作

満足度：4.02018/04/23

位置決めピンとして購入しました。寸法がかなり選べて使用できるのですが寸法公差があまいのが残念です。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品支柱ピン　段付タイプ　－インロー－	六角支柱ピン　段付タイプ　－インロー－	【クリーン洗浄品】支柱ピン　段付タイプ　－インロー－	【クリーン洗浄品】六角支柱ピン　段付タイプ　－インロー－	支柱ピン　段付タイプ　－おねじ－	支柱ピン　段付タイプ　-めねじ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	3日目	5日目〜	6日目	2日目〜	2日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	該当なし	該当なし
形状	支柱ピン	支柱ピン	支柱ピン	支柱ピン	支柱ピン	支柱ピン
固定方法	インロー/めねじ	インロー/めねじ	インロー/めねじ	インロー/めねじ	おねじ	めねじ
先端形状	テーパ	テーパ	テーパ	テーパ	テーパ	テーパ
