スプロケット　２列タイプ　SP40シリーズ

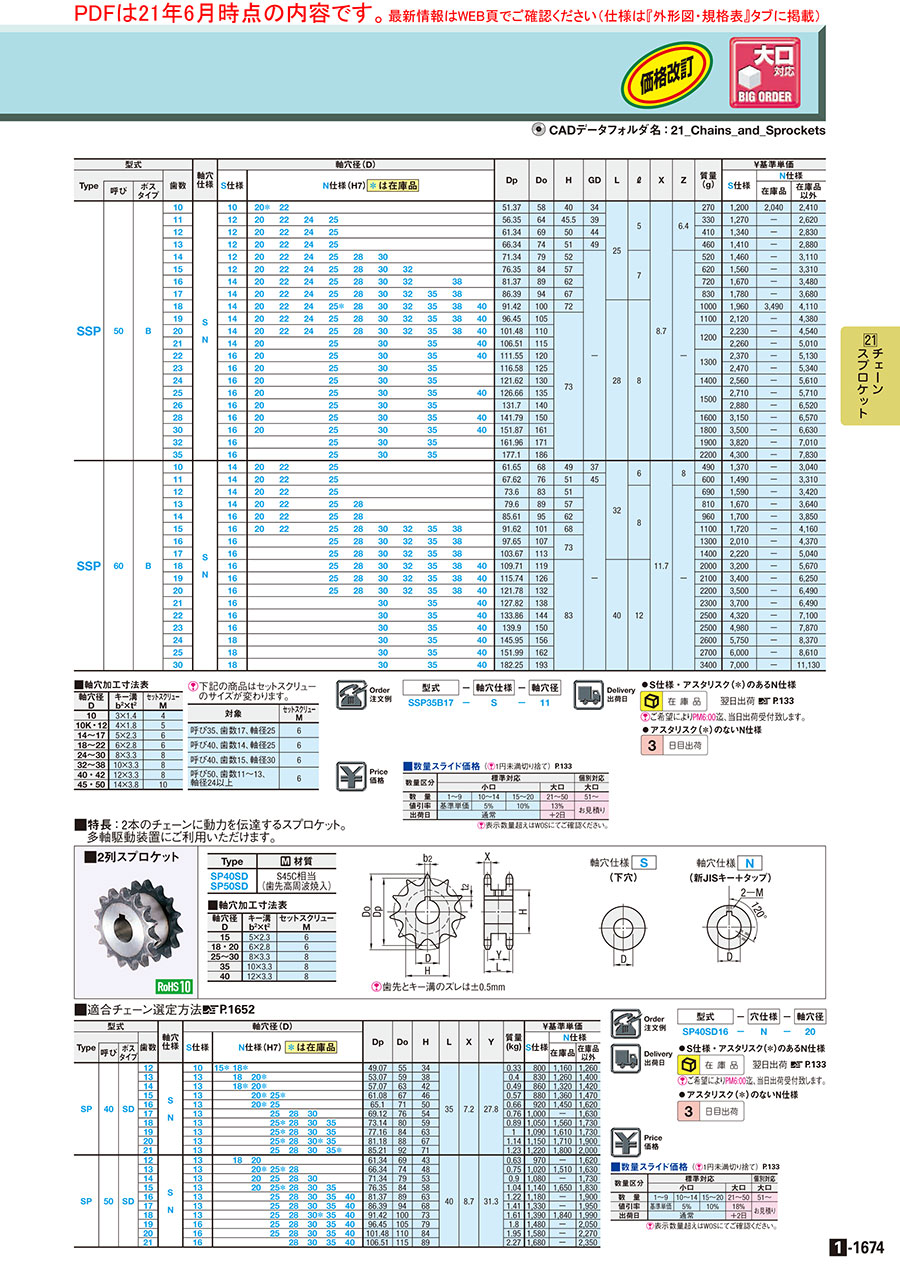

カタログ |P.1-1674

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプロケット　３５Ｂ

4.8

通常価格(税別)： 520円 (税込価格：572円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプロケット　４０Ｂ

4.5

通常価格(税別)： 540円 (税込価格：594円)

通常出荷日：在庫品1日目

２本のチェーンに動力を伝達するスプロケット。多軸駆動装置にご使用頂けます。

詳細情報を確認する

環境対応
RoHS対応（10物質）
スプロケット形状
SD形
呼び
40
列数
2列
材質
S45C(歯先高周波焼入)
チェーンタイプ
RS
表面処理
なし

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が20型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

		軸穴仕様 S		軸穴仕様 N
		（粗加工）お客様任意加工品です。		（新JISキー＋タップ）

[ ! ]刃先とキー溝のズレ(回転方向)は±0.5㎜

Type	[ M ]材質
SP40SD	S45C相当 (歯先高周波焼入)

[ ! ]セットスクリューは軸穴仕様［Ｎ］のみ、2個付属します。
[ ! ]S型軸穴径の数値は目安であり、数値より－1㎜になる場合もございます。(下穴加工品)
[ ! ]マシンキー(平行キー)は付属しません。別途ご用意ください。>>こちら
[ ! ]チェーンとスプロケットの組み合わせは「呼び番号」を合わせてください。
例　チェーン：CHE40-236、スプロケット：RS40-1B9T など
※同じ呼び番号であれば、他社製の組み合わせも可能です。

■軸穴加工寸法表

軸穴径 D	キー溝 b₂×t₂	セットスクリュー
軸穴径 D	キー溝 b₂×t₂	M(並目)	ピッチ
15	5×2.3	6	1.0
18・20	6×2.8	6	1.0
25～30	8×3.3	8	1.25
35	10×3.3	8	1.25
40	12×3.3	8	1.25

規格表

型式	−	穴仕様	−	軸穴径
SP40SD16	−	N	−	20

型式				軸穴仕様	軸穴径								Dp	Do	H	L	X	Y	質量(kg)	規格有無
Type			歯数
Type	呼び	ボスタイプ	歯数		S仕様	N仕様(H7)＊は在庫品														S仕様	N仕様 (在庫品)	N仕様 (在庫品以外)
SP	40	SD	12	S N	10	15＊	18＊						49.07	55	34	35	7.2	27.8	0.33	●	●	●
			13		13		18	20＊					53.07	59	38	35	7.2	27.8	0.4	●	●	●
			14		13		18＊	20＊					57.07	63	42	35	7.2	27.8	0.49	●	●	●
			15		13			20＊	25＊				61.08	67	46	35	7.2	27.8	0.57	●	●	●
			16		13			20＊	25				65.1	71	50	35	7.2	27.8	0.66	●	●	●
			17		13				25	28	30		69.12	76	54	35	7.2	27.8	0.76	●	−	●
			18		13				25＊	28	30	35	73.14	80	59	35	7.2	27.8	0.89	●	●	●
			19		13				25＊	28	30	35	77.16	84	63	35	7.2	27.8	1	●	●	●
			20		13				25＊	28	30＊	35	81.18	88	67	35	7.2	27.8	1.14	●	●	●
			21		13				25	28	30	35＊	85.21	92	71	35	7.2	27.8	1.23	●	●	●

型番リスト

表示件数

型番

歯数

(T)

軸穴径 D(またはd)

(mm)

種類

軸種類

穴仕様

RoHS?

最小発注数量

12	15 ～ 18	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
12	-	下穴タイプ	標準下穴	S(下穴)	10	1個
13	18 ～ 20	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
13	-	下穴タイプ	標準下穴	S(下穴)	10	1個
14	18 ～ 20	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
14	-	下穴タイプ	標準下穴	S(下穴)	10	1個
15	20 ～ 25	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
15	-	下穴タイプ	標準下穴	S(下穴)	10	1個
16	20 ～ 25	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
16	-	下穴タイプ	標準下穴	S(下穴)	10	1個
17	25 ～ 30	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
17	-	下穴タイプ	標準下穴	S(下穴)	10	1個
18	25 ～ 35	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
18	-	下穴タイプ	標準下穴	S(下穴)	10	1個
19	25 ～ 35	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
19	-	下穴タイプ	標準下穴	S(下穴)	10	1個
20	25 ～ 35	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
20	-	下穴タイプ	標準下穴	S(下穴)	10	1個
21	25 ～ 35	軸穴加工タイプ	軸穴加工指定	N(キー溝+タップ)	10	1個
21	-	下穴タイプ	標準下穴	S(下穴)	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,210円 ( 1,331円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,620円 ( 1,782円 )	在庫品1日目当日出荷可能
- ( - )	3日目
1,710円 ( 1,881円 )	在庫品1日目当日出荷可能

基本情報

２本のチェーンに動力を伝達するスプロケット。多軸駆動装置にご使用頂けます。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	歯数	S仕様	N仕様
Type	歯数	S仕様	在庫品	在庫品以外
SP40SD	12	840	1,190	1,320
	13	870	1,280	1,430
	14	900	1,340	1,490
	15	920	1,390	1,540
	16	970	1,480	1,650
	17	1,020	－	1,710
	18	1,070	1,590	1,760
	19	1,110	1,640	1,820
	20	1,180	1,740	1,930
	21	1,240	1,840	2,040

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1～9	10～14	15～20	21～50	51～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常			＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●S仕様・アスタリスク（＊）のあるN仕様

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
●アスタリスク（＊）のないN仕様

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

ローラコンベヤの軸に2列スプロケットを取付、隣り合う
スプロケットにチェーンを互い違いに掛け、駆動しています。
この場合、チェーンの交換が楽に行えます。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
