スプロケット　１１B

カタログ |P.1-1668

数量スライド割引
規格変更
納期短縮
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプロケット　３５Ｂ

4.8

通常価格(税別)： 520円 (税込価格：572円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スプロケット　２５Ｂ

通常価格(税別)： 690円 (税込価格：759円)

通常出荷日：在庫品1日目

軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しておりま...

詳細情報を確認する

環境対応
RoHS対応（10物質）
スプロケット形状
B形
呼び
11
列数
1列
材質
SUS303
チェーンタイプ
RS
表面処理
なし

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
一部の型番で外観が異なる商品（刻印の有無）が混在して届く場合がございますが、仕様上問題ございません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報

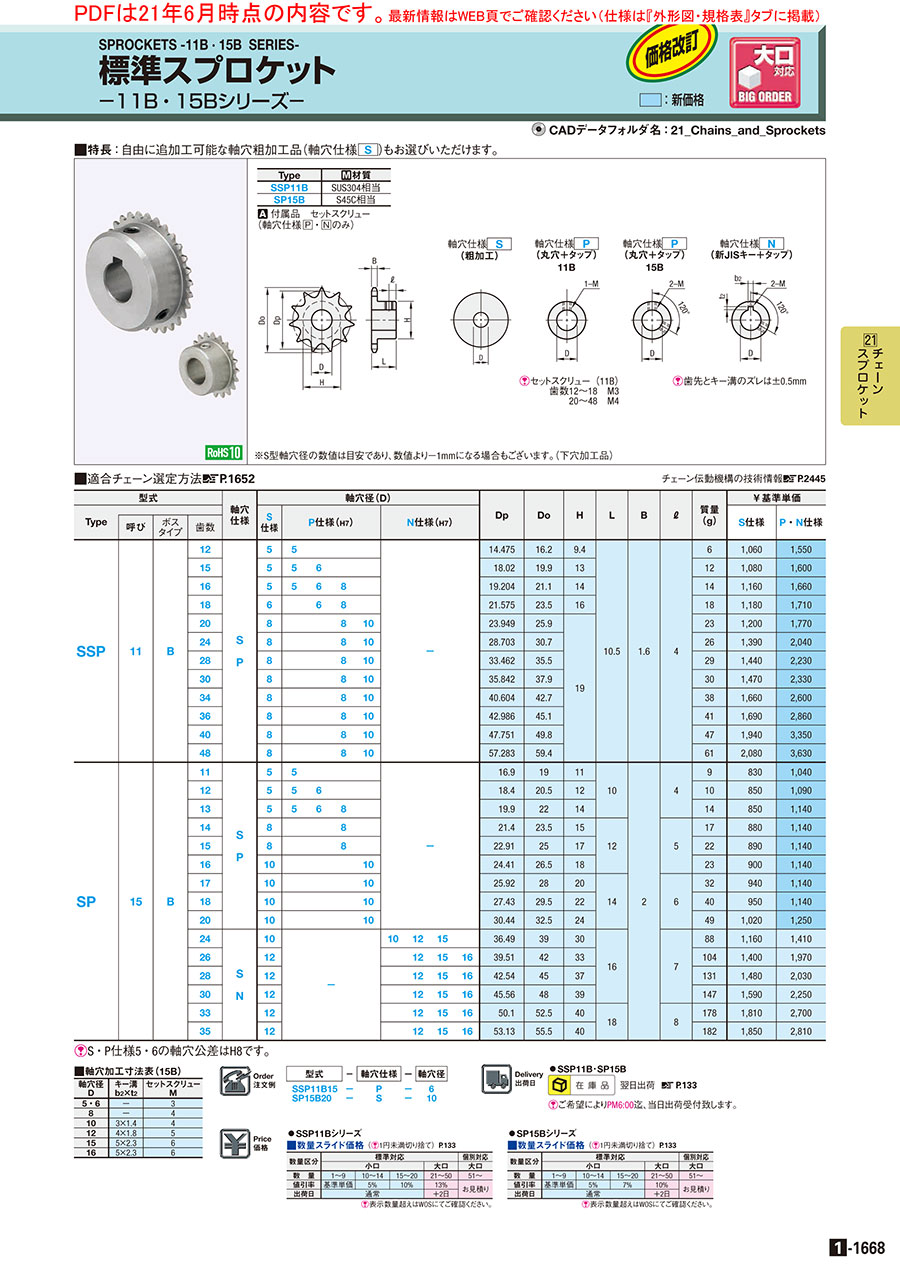

カタログ

外形図・規格表

外形図

軸穴仕様

（粗加工）

（丸穴＋タップ）

Type	[ M ]材質
SSP11B	SUS304相当

[ A ]付属品：セットスクリュー、１個付属します。（軸穴仕様［P］のみ）
[ ! ]歯先とキー溝のズレは±0.5mm。
※S型軸穴径の数値は目安であり、数値より－1mmになる場合もございます。（下穴加工品）

■セットスクリュー（11B）

歯数	セットスクリュー
歯数	M(並目)	ピッチ
12～18	3	0.5
20～48	4	0.7

規格表

型式	−	軸穴仕様	−	軸穴径
SSP11B15	−	P	−	6

型式				軸穴仕様	軸穴径D					Dp	Do	H	L	B	ℓ	質量(g)
					S仕様	P仕様(_H7)
Type	呼び	ボスタイプ	歯数		S仕様	P仕様(_H7)
SSP	11	B	12	S P	5	5				14.475	16.2	9.4	10.5	1.6	4	6
			15		5	5	6			18.02	19.9	13	10.5	1.6	4	12
			16		5	5	6	8		19.204	21.1	14	10.5	1.6	4	14
			18		6		6	8		21.575	23.5	16	10.5	1.6	4	18
			20		8			8	10	23.949	25.9	19	10.5	1.6	4	23
			24		8			8	10	28.703	30.7	19	10.5	1.6	4	26
			28		8			8	10	33.462	35.5	19	10.5	1.6	4	29
			30		8			8	10	35.842	37.9	19	10.5	1.6	4	30
			34		8			8	10	40.604	42.7	19	10.5	1.6	4	38
			36		8			8	10	42.986	45.1	19	10.5	1.6	4	41
			40		8			8	10	47.751	49.8	19	10.5	1.6	4	47
			48		8			8	10	57.283	59.4	19	10.5	1.6	4	61

[ ! ]S・P仕様5・6の軸穴公差はH8です。

型番リスト

表示件数

型番

歯数

(T)

軸穴径 D(またはd)

(mm)

種類

軸種類

穴仕様

RoHS?

最小発注数量

12	5	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
12	-	下穴タイプ	標準下穴	S(下穴)	10	1個
15	5 ～ 6	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
15	-	下穴タイプ	標準下穴	S(下穴)	10	1個
16	5 ～ 8	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
16	-	下穴タイプ	標準下穴	S(下穴)	10	1個
18	6 ～ 8	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
18	-	下穴タイプ	標準下穴	S(下穴)	10	1個
20	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
20	-	下穴タイプ	標準下穴	S(下穴)	10	1個
24	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
24	-	下穴タイプ	標準下穴	S(下穴)	10	1個
28	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
28	-	下穴タイプ	標準下穴	S(下穴)	10	1個
30	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
30	-	下穴タイプ	標準下穴	S(下穴)	10	1個
34	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
34	-	下穴タイプ	標準下穴	S(下穴)	10	1個
36	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
36	-	下穴タイプ	標準下穴	S(下穴)	10	1個
40	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
40	-	下穴タイプ	標準下穴	S(下穴)	10	1個
48	8 ～ 10	軸穴加工タイプ	軸穴加工指定	P(丸穴+タップ)	10	1個
48	-	下穴タイプ	標準下穴	S(下穴)	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	SL-SSP11B12-P
1,480円 ( 1,628円 )	在庫品1日目当日出荷可能	SL-SSP11B12-S-5
- ( - )	5日目	SL-SSP11B15-P
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能	SL-SSP11B15-S-5
- ( - )	5日目	SL-SSP11B16-P
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	SL-SSP11B16-S-5
- ( - )	5日目	SL-SSP11B18-P
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	SL-SSP11B18-S-6
- ( - )	5日目	SL-SSP11B20-P
1,690円 ( 1,859円 )	在庫品1日目当日出荷可能	SL-SSP11B20-S-8
- ( - )	5日目	SL-SSP11B24-P
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能	SL-SSP11B24-S-8
- ( - )	5日目	SL-SSP11B28-P
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	SL-SSP11B28-S-8
- ( - )	5日目	SL-SSP11B30-P
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能	SL-SSP11B30-S-8
- ( - )	5日目	SL-SSP11B34-P
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能	SL-SSP11B34-S-8
- ( - )	5日目	SL-SSP11B36-P
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能	SL-SSP11B36-S-8
- ( - )	5日目	SL-SSP11B40-P
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	SL-SSP11B40-S-8
- ( - )	5日目	SL-SSP11B48-P
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能	SL-SSP11B48-S-8

基本情報

軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

ご注意

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。
一部の型番で外観が異なる商品（刻印の有無）が混在して届く場合がございますが、仕様上問題ございません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	歯数	S仕様	P仕様
SSP11B	12	1,110	1,630
	15	1,130	1,680
	16	1,220	1,740
	18	1,240	1,800
	20	1,260	1,860
	24	1,460	2,140
	28	1,510	2,340
	30	1,540	2,450
	34	1,740	2,730
	36	1,770	3,000
	40	2,040	3,520
	48	2,180	3,810

◦N仕様
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1～9	10～14	15～20	21～50	51～
値引率	基準単価	5%	10%	20%	お見積り
出荷日	通常			＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦S仕様
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1～9	10～14	15～20	21～50	51～
値引率	基準単価	10%	20%	30%	お見積り
出荷日	通常			＋2日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
