フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ

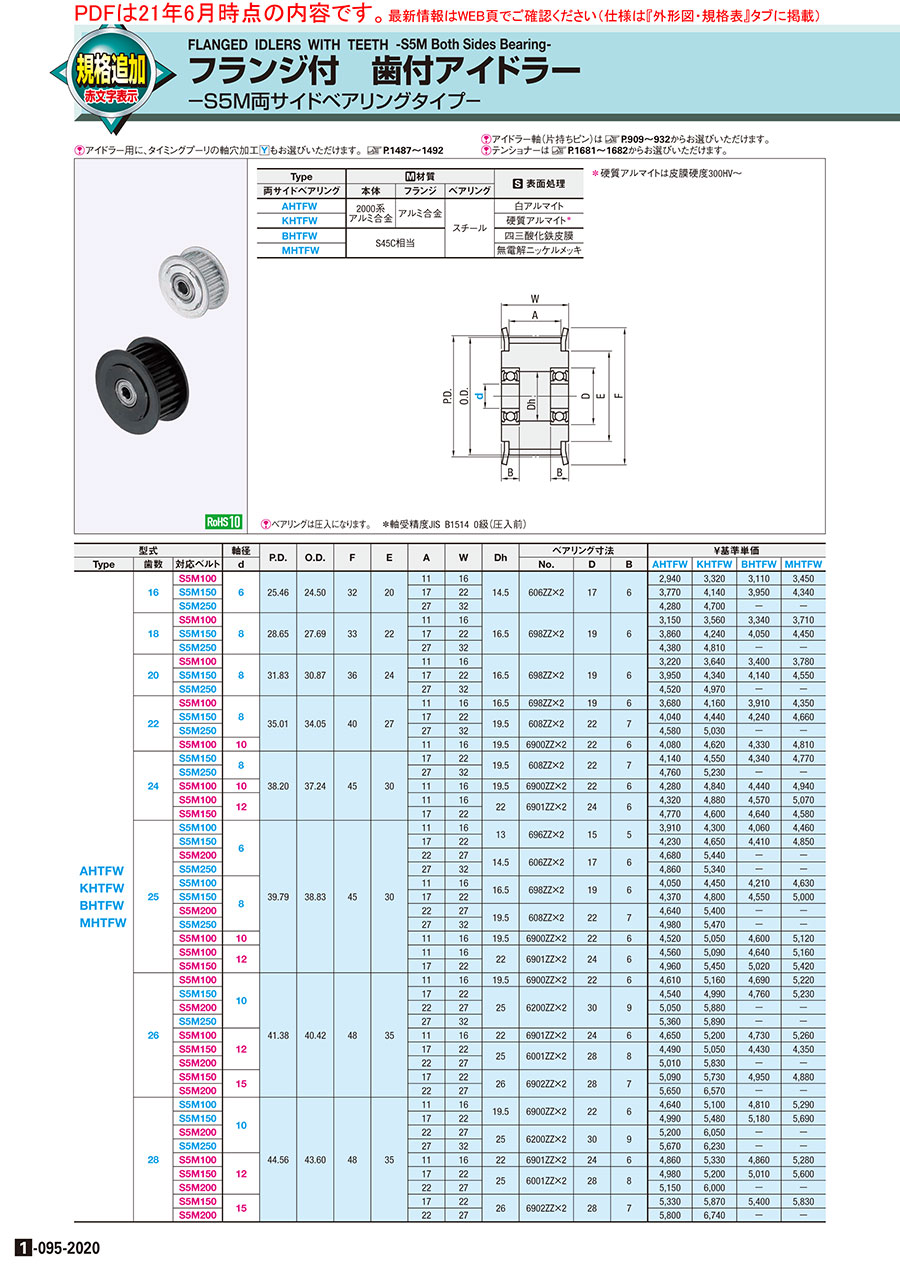

カタログ |P.1-095-2020

規格変更

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,090円～31,290円

税込単価: 3,399円～34,419円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ

通常価格(税別)： 1,430円 (税込価格：1,573円)

通常出荷日：在庫品1日目

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S8Mタイプ

通常価格(税別)： 1,850円 (税込価格：2,035円)

通常出荷日：在庫品1日目

規格拡張のご案内無電解ニッケルメッキの表面処理を追加しました。ステンレス材質が...

詳細情報を確認する

特性・用途
該当なし
種類
歯付アイドラー
バックラッシレスタイプ
非該当
タイミングプーリ/アイドラー
アイドラー
材質証明書
対象外

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が797型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●両サイドベアリングタイプ

[ ! ]ベアリングは圧入になります。　＊軸受精度JIS B1514 0級
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	材質					表面処理
	本体			フランジ	ベアリング
	S5M	S8M	S14M
AHTFW	2000系アルミ合金	超々ジュラルミン系アルミ合金	−	アルミ合金	スチール	白アルマイト
KHTFW						硬質アルマイト^＊1
NHTFW						無電解ニッケルメッキ
BHTFW	S45C相当			S45C相当		四三酸化鉄皮膜
BHTFWNF^＊2
MHTFW				S45C相当		無電解ニッケルメッキ
SHTFW	SUS304		-	SUS304	ステンレス	-

＊1 硬質アルマイトは皮膜硬度300HV〜
＊2 S14Mタイプはフランジをカシメず付属して出荷します。

規格表

型式				−	d

Type	歯数	−	対応ベルト
BHTFWNF	28	−	S14M400	−	30

■S5Mタイプ（両サイドベアリングタイプ）

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	16	S5M100	6	25.46	24.50	32	20	11	16	14.5	606ZZ×2	17	6
		S5M150						17	22
		S5M250						27	32
	18	S5M100	8	28.65	27.69	33	22	11	16	16.5	698ZZ×2	19	6
		S5M150						17	22
		S5M250						27	32
	20	S5M100	8	31.83	30.87	36	24	11	16	16.5	698ZZ×2	19	6
		S5M150						17	22
		S5M250						27	32
	22	S5M100	8	35.01	34.05	40	27	11	16	16.5	698ZZ×2	19	6
		S5M150						17	22	19.5	608ZZ×2	22	7
		S5M250						27	32
		S5M100	10					11	16	19.5	6900ZZ×2	22	6
	24	S5M150	8	38.20	37.24	45	30	17	22	19.5	608ZZ×2	22	7
		S5M250						27	32
		S5M100	10					11	16	19.5	6900ZZ×2	22	6
		S5M100	12					11	16	22	6901ZZ×2	24	6
		S5M150						17	22
	25	S5M100	6	39.79	38.83	45	30	11	16	13	696ZZ×2	15	5
		S5M150						17	22
		S5M200						22	27	14.5	606ZZ×2	17	6
		S5M250						27	32
		S5M100	8					11	16	16.5	698ZZ×2	19	6
		S5M150						17	22
		S5M200						22	27	19.5	608ZZ×2	22	7
		S5M250						27	32
		S5M100	10					11	16	19.5	6900ZZ×2	22	6
		S5M100	12					11	16	22	6901ZZ×2	24	6
		S5M150						17	22
	26	S5M100	10	41.38	40.42	48	35	11	16	19.5	6900ZZ×2	22	6
		S5M150						17	22	25	6200ZZ×2	30	9
		S5M200						22	27
		S5M250						27	32
		S5M100	12					11	16	22	6901ZZ×2	24	6
		S5M150						17	22	25	6001ZZ×2	28	8
		S5M200						22	27
		S5M150	15					17	22	26	6902ZZ×2	28	7
		S5M200						22	27
	28	S5M100	10	44.56	43.60	48	35	11	16	19.5	6900ZZ×2	22	6
		S5M150						17	22
		S5M200						22	27	25	6200ZZ×2	30	9
		S5M250						27	32
		S5M100	12					11	16	22	6901ZZ×2	24	6
		S5M150						17	22	25	6001ZZ×2	28	8
		S5M200						22	27
		S5M150	15					17	22	26	6902ZZ×2	28	7
		S5M200						22	27

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	30	S5M100	10	47.75	46.79	52	36	11	16	19.5	6900ZZ×2	22	6
		S5M150						17	22	25	6200ZZ×2	30	9
		S5M200						22	27
		S5M100	12					11	16	22	6901ZZ×2	24	6
		S5M150						17	22	25	6001ZZ×2	28	8
		S5M200						22	27	27	6201ZZ×2	32	10
		S5M250						27	32
		S5M150	15					17	22	26	6902ZZ×2	28	7
		S5M200						22	27
	32	S5M150	10	50.93	49.97	55	40	17	22	25	6200ZZ×2	30	9
		S5M200						22	27
		S5M150	12					17	22	25	6001ZZ×2	28	8
		S5M200						22	27	27	6201ZZ×2	32	10
		S5M250						27	32
		S5M150	15					17	22	26	6902ZZ×2	28	7
		S5M200						22	27
		S5M150	20					17	22	29	6804ZZ×2	32	7
		S5M200						22	27
		S5M250						27	32
	36	S5M150	10	57.30	56.34	61	45	17	22	25	6200ZZ×2	30	9
		S5M200						22	27
		S5M150	15					17	22	29	6002ZZ×2	32	9
		S5M200						22	27	30	6202ZZ×2	35	11
		S5M250						27	32
		S5M150	20					17	22	34	6904ZZ×2	37	9
		S5M200						22	27
		S5M250						27	32
	40	S5M150	10	63.66	62.70	67	50	17	22	25	6200ZZ×2	30	9
		S5M200						22	27
		S5M150	15					17	22	29	6002ZZ×2	32	9
		S5M200						22	27	30	6202ZZ×2	35	11
		S5M250						27	32
		S5M150	20					17	22	34	6904ZZ×2	37	9
		S5M200						22	27
		S5M250						27	32
	44	S5M150	20	70.03	69.07	74	58	17	22	34	6904ZZ×2	37	9
		S5M200						22	27
		S5M250						27	32

■S8Mタイプ（両サイドベアリングタイプ）

型式			軸径 d	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	22	S8M250	12	56.02	54.65	61	45	28	33	27	6201ZZ×2	32	10
		S8M300						33	38
		S8M400						44	49
		S8M150	15					17	22	29	6002ZZ×2	32	9
		S8M250						28	33	30	6202ZZ×2	35	11
		S8M300						33	38
	24	S8M250	12	61.12	59.74	67	50	28	33	27	6201ZZ×2	32	10
		S8M300						33	38
		S8M400						44	49
		S8M150	20					17	22	32	6904ZZ×2	37	9
		S8M250						28	33
		S8M300						33	38
	25	S8M250	12	63.66	62.29	70	56	28	33	27	6201ZZ×2	32	10
		S8M300						33	38
		S8M400						44	49
		S8M150	20					17	22	32	6904ZZ×2	37	9
		S8M250						28	33	41	6204ZZ×2	47	14
		S8M300						33	38
		S8M400						44	49
	26	S8M150	12	66.21	64.84	74	58	17	22	25	6001ZZ×2	28	8
		S8M250						28	33
		S8M300						33	38	27	6201ZZ×2	32	10
		S8M400						44	49
	28	S8M250	15	71.30	69.93	80	60	28	33	30	6202ZZ×2	35	11
		S8M300						33	38
		S8M400						44	49
	30	S8M150	15	76.39	75.02	87	67	17	22	29	6002ZZ×2	32	9
		S8M250						28	33
		S8M300						33	38	30	6202ZZ×2	35	11
		S8M400						44	49
		S8M250	20					28	33	37	6004ZZ×2	42	12
		S8M300						33	38	41	6204ZZ×2	47	14
		S8M400						44	49
		S8M250	25					28	33	47	6205ZZ×2	52	15
		S8M300						33	38
		S8M400						44	49
	32	S8M250	20	81.49	80.12	87	67	28	33	41	6204ZZ×2	47	14
		S8M300						33	38
		S8M400						44	49
		S8M250	25					28	33	47	6205ZZ×2	52	15
		S8M300						33	38
		S8M400						44	49

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	34	S8M250	20	86.58	85.21	95	75	28	33	41	6204ZZ×2	47	14
		S8M300						33	38
		S8M400						44	49
	36	S8M250	25	91.67	90.30	99	80	28	33	47	6205ZZ×2	52	15
		S8M300						33	38
		S8M400						44	49
	40	S8M250	25	101.86	100.49	111	90	28	33	43	6005ZZ×2	47	12
		S8M300						33	38	47	6205ZZ×2	52	15
		S8M400						44	49
		S8M300	30					33	38	57	6206ZZ×2	62	16
		S8M400						44	49
		S8M400	40					44	49	73.5	6208ZZ×2	80	18

■S14Mタイプ（両サイドベアリングタイプ）S14Mタイプはフランジをカシメず付属して出荷します。

型式			軸径	P.D.	O.D.	F	E	A	W	Dh	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
BHTFWNF	28	S14M400	30	124.78	121.98	136	101	46	53	57	6206ZZ	62	16
		S14M600						67	74
		S14M400	40					46	53	73.5	6208ZZ	80	18
		S14M600						67	74
	34	S14M400	40	151.52	148.72	161	131	46	53	73.5	6208ZZ	80	18
		S14M600						67	74

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AHTFW28−S5M100	−	10	−	FC46

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ NG ]材質ステンレスタイプは適用不可 [ ! ]フランジ外周は表面処理　　されていません。 [ ! ]FC≧(O. D.)＋1　[ ! ]FC≦F－2 指定方法 FC46	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側(RFC)又は止め輪反対側(LFC) の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	S5M・S8Mタイプ：300　　S14Mタイプ：800	無料	無料

型番リスト

表示件数

...

型番

ベルト種類

使用ベルト幅

(mm)

歯数

(T)

表面処理

材質

軸穴径 d

(mm)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

S5M	10	16	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	15	16	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	25	16	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	10	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	25	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	10	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	25	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	10	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	10	22	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	25	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S8M	15	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	-	-	10	1個
S8M	25	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	25	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	-	-	10	1個
S8M	30	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	両サイドベアリングタイプ	12	10	1個
S8M	30	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	-	-	10	1個
S8M	40	22	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S5M	10	24	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	10	24	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	25	24	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S8M	15	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	25	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	25	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	30	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	両サイドベアリングタイプ	12	10	1個
S8M	30	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	40	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S5M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	20	25	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	25	25	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	25	25	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S8M	15	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	25	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	25	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	30	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	両サイドベアリングタイプ	12	10	1個
S8M	30	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S8M	40	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	40	25	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	20	-	-	10	1個
S5M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	25	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S8M	15	26	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	25	26	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	-	-	10	1個
S8M	30	26	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	12	両サイドベアリングタイプ	12	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

3,090円 ( 3,399円 )	3日目	-
3,960円 ( 4,356円 )	3日目	C-AHTFW16-S5M150-6
4,490円 ( 4,939円 )	3日目	-
3,310円 ( 3,641円 )	3日目	-
4,050円 ( 4,455円 )	3日目	C-AHTFW18-S5M150-8
4,600円 ( 5,060円 )	3日目	C-AHTFW18-S5M250-8
3,380円 ( 3,718円 )	3日目	-
4,150円 ( 4,565円 )	3日目	C-AHTFW20-S5M150-8
4,750円 ( 5,225円 )	3日目	C-AHTFW20-S5M250-8
3,860円 ( 4,246円 )	3日目	-
4,280円 ( 4,708円 )	3日目	-
4,240円 ( 4,664円 )	3日目	C-AHTFW22-S5M150-8
4,810円 ( 5,291円 )	3日目	C-AHTFW22-S5M250-8
7,390円 ( 8,129円 )	3日目	-
8,070円 ( 8,877円 )	3日目	C-AHTFW22-S8M250-12
8,130円 ( 8,943円 )	3日目	-
8,760円 ( 9,636円 )	3日目	C-AHTFW22-S8M300-12
9,120円 ( 10,032円 )	3日目	-
10,380円 ( 11,418円 )	3日目	-
4,490円 ( 4,939円 )	3日目	-
4,540円 ( 4,994円 )	3日目	-
4,350円 ( 4,785円 )	3日目	C-AHTFW24-S5M150-8
5,010円 ( 5,511円 )	3日目	-
5,000円 ( 5,500円 )	3日目	C-AHTFW24-S5M250-8
8,030円 ( 8,833円 )	3日目	-
8,620円 ( 9,482円 )	3日目	C-AHTFW24-S8M250-12
9,490円 ( 10,439円 )	3日目	-
9,880円 ( 10,868円 )	3日目	C-AHTFW24-S8M300-12
10,420円 ( 11,462円 )	3日目	-
11,090円 ( 12,199円 )	3日目	-
4,110円 ( 4,521円 )	3日目	-
4,250円 ( 4,675円 )	3日目	C-AHTFW25-S5M100-8
4,750円 ( 5,225円 )	3日目	-
4,790円 ( 5,269円 )	3日目	-
4,440円 ( 4,884円 )	3日目	-
4,590円 ( 5,049円 )	3日目	C-AHTFW25-S5M150-8
5,210円 ( 5,731円 )	3日目	-
4,910円 ( 5,401円 )	3日目	-
4,870円 ( 5,357円 )	3日目	-
5,100円 ( 5,610円 )	3日目	-
5,230円 ( 5,753円 )	3日目	C-AHTFW25-S5M250-8
8,170円 ( 8,987円 )	3日目	-
9,110円 ( 10,021円 )	3日目	C-AHTFW25-S8M250-12
9,510円 ( 10,461円 )	3日目	-
10,360円 ( 11,396円 )	3日目	C-AHTFW25-S8M300-12
10,200円 ( 11,220円 )	3日目	-
11,360円 ( 12,496円 )	3日目	-
11,880円 ( 13,068円 )	3日目	-
4,840円 ( 5,324円 )	3日目	-
4,880円 ( 5,368円 )	3日目	-
4,770円 ( 5,247円 )	3日目	C-AHTFW26-S5M150-10
4,710円 ( 5,181円 )	3日目	-
5,340円 ( 5,874円 )	3日目	-
5,300円 ( 5,830円 )	3日目	-
5,260円 ( 5,786円 )	3日目	-
5,930円 ( 6,523円 )	3日目	-
5,630円 ( 6,193円 )	3日目	C-AHTFW26-S5M250-10
8,040円 ( 8,844円 )	3日目	C-AHTFW26-S8M150-12
9,450円 ( 10,395円 )	3日目	C-AHTFW26-S8M250-12
11,210円 ( 12,331円 )	3日目	C-AHTFW26-S8M300-12

...

基本情報
納期・価格

基本情報

規格拡張のご案内無電解ニッケルメッキの表面処理を追加しました。ステンレス材質が選べるようになりました。
一部歯数でこれまで対応していなかった表面処理を追加しました。関連商品ハイトルクタイミングプーリ S5Mタイプはこちらハイトルクタイミングプーリ S8Mタイプはこちらハイトルクタイミングベルト S5Mタイプはこちらハイトルクタイミングベルト S8Mタイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■S5Mタイプ（両サイドベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	BHTFW	MHTFW	SHTFW
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	16	S5M100	6	3,090	3,490	4,110	3,270	3,620	-
		S5M150		3,960	4,350	4,240	4,150	4,560	-
		S5M250		4,490	4,940	5,130	4,330	4,630	-
	18	S5M100	8	3,310	3,740	4,410	3,510	3,900	5,460
		S5M150		4,050	4,450	4,850	4,250	4,670	6,010
		S5M250		4,600	5,050	5,880	5,020	5,240	7,280
	20	S5M100	8	3,380	3,820	4,500	3,570	3,970	5,580
		S5M150		4,150	4,560	5,000	4,350	4,780	6,190
		S5M250		4,750	5,220	5,940	5,000	5,360	7,350
	22	S5M100	8	3,860	4,370	5,150	4,110	4,570	6,370
		S5M150		4,240	4,660	4,490	4,450	4,890	-
		S5M250		4,810	5,280	5,670	4,890	5,230	-
		S5M100	10	4,280	4,850	5,710	4,550	5,050	7,080
	24	S5M150	8	4,350	4,780	5,050	4,560	5,010	-
		S5M250	8	5,000	5,490	6,330	5,330	5,640	-
		S5M100	10	4,490	5,080	5,990	4,660	5,190	7,420
		S5M100	12	4,540	5,120	6,040	4,800	5,320	7,480
		S5M150	12	5,010	4,830	6,580	4,870	4,810	8,140
	25	S5M100	6	4,110	4,520	5,460	4,260	4,680	6,770
		S5M150		4,440	4,880	5,820	4,630	5,090	7,210
		S5M200		4,910	5,710	6,300	5,390	6,050	-
		S5M250		5,100	5,610	6,260	5,360	6,010	-
		S5M100	8	4,250	4,670	5,530	4,420	4,860	6,850
		S5M150		4,590	5,040	6,040	4,780	5,250	7,480
		S5M200		4,870	5,670	6,250	5,170	5,900	-
		S5M250		5,230	5,740	6,350	5,250	5,990	-
		S5M100	10	4,750	5,300	6,090	4,830	5,380	7,540
		S5M100	12	4,790	5,340	6,140	4,870	5,420	7,600
		S5M150	12	5,210	5,720	6,680	5,270	5,690	8,270
	26	S5M100	10	4,840	5,420	6,220	4,920	5,480	7,690
		S5M150		4,770	5,240	5,680	5,000	5,490	7,030
		S5M200		5,300	6,170	6,800	6,000	6,700	8,420
		S5M250		5,630	6,180	7,230	6,370	7,120	8,950
		S5M100	12	4,880	5,460	6,260	4,970	5,520	7,750
		S5M150		4,710	5,300	6,050	4,650	4,570	7,490
		S5M200		5,260	6,120	6,750	5,580	5,670	8,350
		S5M150	15	5,340	6,020	6,860	5,200	5,120	8,490
		S5M200	15	5,930	6,900	7,610	6,210	6,310	9,420
	28	S5M100	10	4,870	5,360	6,480	5,050	5,550	8,030
		S5M150		5,240	5,750	6,780	5,440	5,970	8,390
		S5M200		5,460	6,350	7,000	6,060	6,160	8,660
		S5M250		5,950	6,540	7,510	6,500	6,610	9,300
		S5M100	12	5,100	5,600	6,550	5,100	5,540	8,110
		S5M150		5,230	5,460	6,710	5,260	5,880	8,310
		S5M200		5,410	6,300	6,940	5,860	6,670	8,600
		S5M150	15	5,600	6,160	7,180	5,670	6,120	8,900
		S5M200	15	6,090	7,080	7,810	6,640	7,300	9,670

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	BHTFW	MHTFW	SHTFW
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	30	S5M100	10	5,250	5,750	6,740	5,130	5,590	8,350
		S5M150		5,200	5,730	6,670	5,370	5,820	8,260
		S5M200		5,690	6,640	7,310	6,330	6,990	9,040
		S5M100	12	5,290	5,800	6,790	5,180	5,620	8,400
		S5M150		5,080	5,590	6,600	5,230	5,740	8,170
		S5M200		5,730	6,690	7,360	6,370	7,050	9,110
		S5M250		6,160	6,770	7,700	6,660	7,370	9,530
		S5M150	15	5,810	6,410	7,450	5,990	6,490	9,220
		S5M200	15	6,330	7,370	8,120	6,930	7,780	10,050
	32	S5M150	10	5,700	6,170	7,320	5,750	6,240	9,060
		S5M200	10	6,120	7,150	7,860	6,660	7,350	9,730
		S5M150	12	5,520	6,080	7,290	6,180	6,820	9,030
		S5M200		6,160	7,200	7,910	6,700	7,400	9,800
		S5M250		6,510	7,160	8,580	7,270	8,030	10,620
		S5M150	15	6,330	6,840	8,120	6,370	6,910	10,050
		S5M200	15	6,760	7,890	8,670	7,330	8,100	10,730
		S5M150	20	7,020	7,580	9,010	7,080	7,670	11,160
		S5M200		7,480	8,700	9,580	8,110	8,960	11,870
		S5M250		8,100	8,820	10,380	8,780	9,700	12,860
	36	S5M150	10	6,040	6,840	7,750	6,090	6,520	9,590
		S5M200	10	6,650	7,760	8,520	7,210	7,880	10,550
		S5M150	15	5,910	6,500	7,800	6,010	6,600	9,650
		S5M200		6,800	7,950	8,730	7,340	8,020	10,810
		S5M250		7,160	7,880	8,880	7,460	8,160	10,990
		S5M150	20	6,960	7,700	8,930	6,670	7,190	11,060
		S5M200		7,460	8,690	9,550	7,680	8,450	11,830
		S5M250		7,910	8,610	10,140	8,150	8,960	12,550
	40	S5M150	10	6,720	7,510	8,620	6,930	7,620	10,680
		S5M200	10	6,790	7,950	8,710	7,000	7,700	10,790
		S5M150	15	6,590	7,260	8,860	7,120	7,840	10,970
		S5M200		6,960	8,150	8,920	7,170	7,890	11,050
		S5M250		7,640	8,410	10,370	8,330	9,170	12,840
		S5M150	20	7,570	8,440	9,710	7,800	8,580	12,020
		S5M200		7,600	8,880	9,750	7,830	8,620	12,070
		S5M250		8,900	9,530	11,420	9,180	10,100	14,150
	44	S5M150	20	8,200	9,180	10,520	8,450	9,300	13,020
		S5M200		8,260	9,690	10,600	8,520	9,370	13,130
		S5M250		9,720	10,440	12,470	10,020	11,020	15,440

■S8Mタイプ（両サイドベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	BHTFW	MHTFW	SHTFW
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	22	S8M250	12	8,070	8,870	9,820	7,270	7,990	12,160
		S8M300		8,760	9,760	10,920	8,320	10,380	13,520
		S8M400		10,380	11,410	12,700	9,350	10,280	-
		S8M150	15	7,390	8,320	9,740	6,490	9,310	12,060
		S8M250		8,130	9,110	9,880	7,460	8,260	12,240
		S8M300		9,120	9,540	11,110	8,140	10,000	13,760
	24	S8M250	12	8,620	9,480	10,420	7,750	8,520	12,900
		S8M300		9,880	10,850	12,310	8,880	10,670	15,250
		S8M400		11,090	12,190	13,590	9,980	10,970	-
		S8M150	20	8,030	9,490	10,580	7,390	9,770	13,100
		S8M250		9,490	10,140	11,550	8,540	9,470	14,310
		S8M300		10,420	10,620	12,670	10,230	11,070	15,690
	25	S8M250	12	9,110	10,020	11,050	8,200	9,020	13,680
		S8M300		10,360	11,160	12,910	9,530	10,930	15,990
		S8M400		11,360	12,500	14,010	10,220	11,240	-
		S8M150	20	8,170	10,160	10,770	7,510	9,920	13,330
		S8M250		9,510	10,190	11,580	8,520	9,190	-
		S8M300		10,200	10,670	12,410	9,610	10,740	-
		S8M400		11,880	12,950	14,660	10,730	11,610	-
	26	S8M150	12	8,040	9,830	10,590	7,480	9,720	13,120
		S8M250		9,450	10,910	12,570	8,640	10,680	15,560
		S8M300		11,210	12,080	13,980	9,800	11,380	17,310
		S8M400		11,910	13,090	13,670	10,710	11,780	-
	28	S8M250	15	9,950	10,940	11,850	8,960	9,850	14,680
		S8M300		10,900	11,900	13,590	10,120	11,740	16,830
		S8M400		12,270	13,490	14,970	11,050	12,150	-
	30	S8M150	15	8,820	10,700	11,740	8,170	10,490	14,530
		S8M250		10,370	11,910	13,800	9,420	11,500	17,080
		S8M300		12,440	13,400	15,510	10,690	12,240	19,200
		S8M400		12,840	14,120	15,580	11,550	12,710	-
		S8M250	20	10,500	11,910	13,960	9,540	11,500	17,290
		S8M300		12,030	13,130	15,000	11,010	12,240	-
		S8M400		13,300	14,630	15,580	11,970	13,170	-
		S8M250	25	12,040	12,600	14,650	10,040	11,140	-
		S8M300		12,720	13,310	15,470	10,720	11,570	-
		S8M400		13,760	14,830	16,400	12,210	13,590	-
	32	S8M250	20	10,940	12,030	13,200	9,840	10,820	-
		S8M300		12,070	13,000	15,040	11,400	13,210	-
		S8M400		13,860	15,250	16,520	12,470	13,710	-
		S8M250	25	11,190	11,920	13,620	9,910	10,960	-
		S8M300		14,280	14,280	17,380	11,560	12,110	-
		S8M400		14,190	15,380	16,910	13,160	14,010	-

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTFW	KHTFW	NHTFW	BHTFW	MHTFW	SHTFW
AHTFW KHTFW NHTFW BHTFW MHTFW SHTFW	34	S8M250	20	11,400	12,540	14,130	10,260	11,280	-
		S8M300		12,910	13,910	16,100	11,890	14,210	-
		S8M400		14,450	15,890	17,460	13,000	14,290	-
	36	S8M250	25	13,230	13,510	17,570	13,700	14,670	-
		S8M300		14,200	15,530	20,150	15,720	16,830	-
		S8M400		16,500	16,920	22,660	17,670	18,920	-
	40	S8M250	25	14,490	15,940	20,150	15,720	16,830	-
		S8M300		18,050	19,860	25,190	19,640	21,030	-
		S8M400		18,280	20,110	25,510	19,900	21,300	-
		S8M300	30	18,670	20,580	24,790	19,330	20,700	-
		S8M400	30	18,890	20,860	25,940	20,230	21,660	-
		S8M400	40	22,790	24,430	31,290	24,410	26,130	-

■S14Mタイプ（両サイドベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	BHTFWNF[ ! ]
BHTFWNF	28	S14M400	30	18,740
		S14M600	30	21,670
		S14M400	40	20,390
		S14M600	40	23,390
	34	S14M400	40	24,630
	34	S14M600	40	27,200

[ ! ]S14Mタイプは5個以上お見積り

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜9	10〜12	13〜14	15〜30	31～50	51～100	101～
値引率	基準単価	5％	10％	18％	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●AHTFW・BHTFW・MHTFW・SHTFW

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律2,160円

●BHTFWNF・KHTFW・NHTFW

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

搬送装置の試作

満足度：4.02020/07/31

バリエーションが豊富で品質も全く問題なし。納期も短く、試作品を製作するときに重宝しています。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	ハイトルクタイミングプーリ　Ｓ１４Ｍタイプ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｐ□Ｍ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	3,090円-	2,390円 -	2,240円 -	2,290円 -	-	3,680円 -
通常出荷日	3日目〜	3日目〜	在庫品1日目〜	3日目〜	5日目	3日目〜
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	-
種類	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	タイミングプーリ	歯付アイドラー
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
タイミングプーリ/アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	プーリ	アイドラー
材質証明書	対象外	対象外	対象外	対象外	対象外	対象外

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ベルト種類

使用ベルト幅(mm)

歯数(T)

表面処理

材質

軸穴径 d(mm)

ベアリング位置

軸穴径 d(mm)

タイプ

CAD

出荷日

フランジ付歯付アイドラー 両サイドベアリングタイプ Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ

この商品に関連するミスミユニット事例その他の事例を探す
