フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ

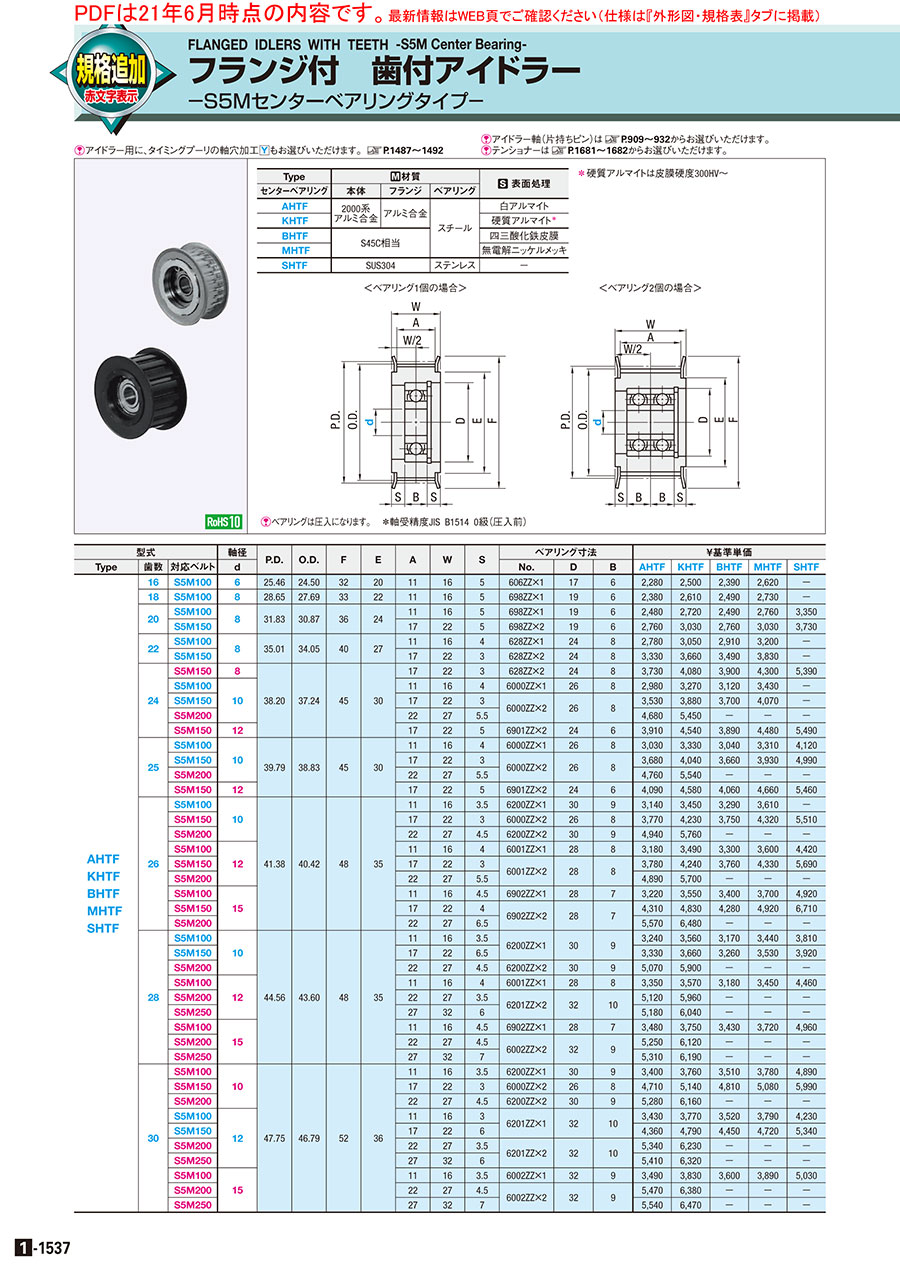

カタログ |P.1-1537

規格変更

4.7

平均満足度4.7

この商品のレビューをみる（7件）

通常単価(税別): 2,390円～14,960円

税込単価: 2,629円～16,456円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S5Mタイプ

通常価格(税別)： 1,430円 (税込価格：1,573円)

通常出荷日：在庫品1日目

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー S8Mタイプ

通常価格(税別)： 1,850円 (税込価格：2,035円)

通常出荷日：在庫品1日目

規格拡張のご案内無電解ニッケルメッキの表面処理を追加しました。一部歯数でこれま...

詳細情報を確認する

特性・用途
該当なし
種類
歯付アイドラー
バックラッシレスタイプ
非該当
タイミングプーリ/アイドラー
アイドラー
材質証明書
対象外

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が690型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

＜ベアリング1個の場合＞

＜ベアリング2個の場合＞

[ ! ]ベアリングは圧入になります。　＊軸受精度JIS B1514 0級
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	材質					表面処理
	本体			フランジ	ベアリング
	S5M	S8M	S14M
AHTF	2000系アルミ合金	超々ジュラルミン系アルミ合金	−	アルミ合金	スチール	白アルマイト
KHTF						硬質アルマイト＊1
NHTF						無電解ニッケルメッキ
BHTF	S45C相当			S45C相当		四三酸化鉄皮膜
MHTF				S45C相当		無電解ニッケルメッキ
SHTF	SUS304		−	SUS304	ステンレス	−

＊1 硬質アルマイトは皮膜硬度300HV〜

規格表

型式			−	d

Type	歯数	対応ベルト
AHTF	32	S5M100	−	12

[ ! ]軸径が選択可能になっております。
上記に伴い選定方法が変わり、型式に軸径（d）が追加されました。

■S5Mタイプ（センターベアリングタイプ）

型式			軸径	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト	d	P.D.	O.D.	F	E	A	W	S	No.	D	B
AHTF KHTF NHTF BHTF MHTF SHTF	16	S5M100	6	25.46	24.50	32	20	11	16	5	606ZZ×1	17	6
	18	S5M100	8	28.65	27.69	33	22	11	16	5	698ZZ×1	19	6
	20	S5M100	8	31.83	30.87	36	24	11	16	5	698ZZ×1	19	6
	20	S5M150	8	31.83	30.87	36	24	17	22	5	698ZZ×2	19	6
	22	S5M100	8	35.01	34.05	40	27	11	16	4	628ZZ×1	24	8
	22	S5M150	8	35.01	34.05	40	27	17	22	3	628ZZ×2	24	8
	24	S5M150	8	38.20	37.24	45	30	17	22	3	628ZZ×2	24	8
		S5M100	10					11	16	4	6000ZZ×1	26	8
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	5.5	6000ZZ×2	26	8
		S5M150	12					17	22	5	6901ZZ×2	24	6
	25	S5M100	10	39.79	38.83	45	30	11	16	4	6000ZZ×1	26	8
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	5.5	6000ZZ×2	26	8
		S5M150	12					17	22	5	6901ZZ×2	24	6
	26	S5M100	10	41.38	40.42	48	35	11	16	3.5	6200ZZ×1	30	9
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	4.5	6200ZZ×2	30	9
		S5M100	12					11	16	4	6001ZZ×1	28	8
		S5M150						17	22	3	6001ZZ×2	28	8
		S5M200						22	27	5.5	6001ZZ×2	28	8
		S5M100	15					11	16	4.5	6902ZZ×1	28	7
		S5M150						17	22	4	6902ZZ×2	28	7
		S5M200						22	27	6.5	6902ZZ×2	28	7
	28	S5M100	10	44.56	43.60	48	35	11	16	3.5	6200ZZ×1	30	9
		S5M150						17	22	6.5	6200ZZ×1	30	9
		S5M200						22	27	4.5	6200ZZ×2	30	9
		S5M100	12					11	16	4	6001ZZ×1	28	8
		S5M200						22	27	3.5	6201ZZ×2	32	10
		S5M250						27	32	6	6201ZZ×2	32	10
		S5M100	15					11	16	4.5	6902ZZ×1	28	7
		S5M200						22	27	4.5	6002ZZ×2	32	9
		S5M250						27	32	7	6002ZZ×2	32	9
	30	S5M100	10	47.75	46.79	52	36	11	16	3.5	6200ZZ×1	30	9
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	4.5	6200ZZ×2	30	9
		S5M100	12					11	16	3	6201ZZ×1	32	10
		S5M150						17	22	6	6201ZZ×1	32	10
		S5M200						22	27	3.5	6201ZZ×2	32	10
		S5M250						27	32	6	6201ZZ×2	32	10
		S5M100	15					11	16	3.5	6002ZZ×1	32	9
		S5M200						22	27	4.5	6002ZZ×2	32	9
		S5M250						27	32	7	6002ZZ×2	32	9

型式			軸径	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト	d	P.D.	O.D.	F	E	A	W	S	No.	D	B
AHTF KHTF NHTF BHTF MHTF SHTF	32	S5M100	10	50.93	49.97	55	40	11	16	4	6000ZZ×1	26	8
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	5.5	6000ZZ×2	26	8
		S5M100	12					11	16	3	6201ZZ×1	32	10
		S5M200						22	27	3.5	6201ZZ×2	32	10
		S5M250						27	32	6	6201ZZ×2	32	10
		S5M100	15					11	16	3.5	6002ZZ×1	32	9
	36	S5M100	10	57.30	56.34	61	45	11	16	3.5	6200ZZ×1	30	9
		S5M100	12					11	16	3	6201ZZ×1	32	10
		S5M150						17	22	3	6001ZZ×2	28	8
		S5M200						22	27	3.5	6201ZZ×2	32	10
		S5M250						27	32	6	6201ZZ×2	32	10
		S5M100	15					11	16	3.5	6002ZZ×1	32	9
		S5M150						17	22	5.5	6202ZZ×1	35	11
		S5M200						22	27	4.5	6002ZZ×2	32	9
		S5M250						27	32	5	6202ZZ×2	35	11
	40	S5M100	10	63.66	62.70	67	50	11	16	3.5	6200ZZ×1	30	9
		S5M150						17	22	3	6000ZZ×2	26	8
		S5M200						22	27	4.5	6200ZZ×2	30	9
		S5M100	12					11	16	3	6201ZZ×1	32	10
		S5M150						17	22	3	6001ZZ×2	28	8
		S5M200						22	27	3.5	6201ZZ×2	32	10
		S5M250						27	32	6	6201ZZ×2	32	10
		S5M100	15					11	16	3.5	6002ZZ×1	32	9
		S5M250	15					27	32	5	6202ZZ×2	35	11
	44	S5M150	20	70.03	69.07	74	58	17	22	4	6204ZZ×1	47	14
		S5M200						22	27	6.5	6204ZZ×1	47	14
		S5M250						27	32	4	6004ZZ×2	42	12

■S8Mタイプ（センターベアリングタイプ）

型式			軸径	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト	d								No.	D	B
AHTF KHTF NHTF BHTF MHTF SHTF	20	S8M150	12	50.93	49.56	58	40	17	22	6	6201ZZ×1	32	10
		S8M250						28	33	6.5	6201ZZ×2
		S8M150	15					17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
	22	S8M150	12	56.02	54.65	61	45	17	22	6	6201ZZ×1	32	10
		S8M250						28	33	6.5	6201ZZ×2
		S8M150	15					17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8
	24	S8M150	12	61.12	59.74	67	50	17	22	6	6201ZZ×1	32	10
		S8M250						28	33	6.5	6201ZZ×2
		S8M150	15					17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8
		S8M400						44	49	13.5
		S8M150	20					17	22	5	6004ZZ×1	42	12
		S8M250						28	33	7.5	6904ZZ×2	37	9
		S8M300						33	38	10
	25	S8M150	15	63.66	62.29	70	56	17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8
		S8M150	20					17	22	4	6204ZZ×1	47	14
		S8M250						28	33	4.5	6004ZZ×2	42	12
		S8M300						33	38	7
		S8M400						44	49	12.5
	26	S8M150	15	66.21	64.84	74	58	17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8
	28	S8M150	15	71.30	69.93	80	60	17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8

型式			軸径	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト	d	P.D.	O.D.	F	E	A	W	S	No.	D	B
AHTF KHTF NHTF BHTF MHTF SHTF	30	S8M150	15	76.39	75.02	87	67	17	22	5.5	6202ZZ×1	35	11
		S8M250						28	33	5.5	6202ZZ×2
		S8M300						33	38	8	6202ZZ×2
		S8M150	20					17	22	4	6204ZZ×1	47	14
		S8M250						28	33	4.5	6004ZZ×2	42	12
		S8M300						33	38	5	6204ZZ×2	47	14
		S8M400						44	49	10.5	6204ZZ×2	47	14
		S8M150	25					17	22	5	6005ZZ×1	47	12
		S8M250						28	33	4.5	6005ZZ×2
		S8M300						33	38	7	6005ZZ×2
		S8M400						44	49	9.5	6205ZZ×2	52	15
	32	S8M150	20	81.49	80.12	87	67	17	22	4	6204ZZ×1	47	14
	32	S8M150	25	81.49	80.12	87	67	17	22	5	6005ZZ×1	47	12
	34	S8M150	20	86.58	85.21	95	75	17	22	4	6204ZZ×1	47	14
	36	S8M150	25	91.67	90.30	99	80	17	22	5	6005ZZ×1	47	12
	40	S8M150	25	101.86	100.49	111	90	17	22	3.5	6205ZZ×1	52	15

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AHTF32S5M100	−	12	−	FC46

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ NG ]材質ステンレスタイプは適用不可 [ ! ]フランジ外周は表面処理　　されていません。 [ ! ]FC≧(O. D.)＋1　[ ! ]FC≦F－2 指定方法 FC46	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側(RFC)又は止め輪反対側(LFC) の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	300	無料	無料

型番リスト

表示件数

...

型番

ベルト種類

使用ベルト幅

(mm)

歯数

(T)

表面処理

材質

軸穴径 d

(mm)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

S5M	10	16	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
S5M	6 ～ 10	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	10	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S8M	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	15	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	25	20	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	25	20	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	10	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S8M	15	22	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	15	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	25	22	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	25	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	30	22	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	10	24	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
S5M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	24	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S8M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	15	24	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	25	24	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S8M	25	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	25	24	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	30	24	白アルマイト	[アルミニウム] 超々ジュラルミン系アルミ合金	15	センターベアリングタイプ	15	10	1個
S8M	30	24	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	40	24	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	10	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S8M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	15	25	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	25	25	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	25	25	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	30	25	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	30	25	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S8M	40	25	白アルマイト	[アルミニウム] 2000系アルミ合金	20	-	-	10	1個
S5M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	10	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	15	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	25	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S8M	30	26	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	10	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	10	28	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	10	28	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	15	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	20	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
S5M	20	28	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
S5M	20	28	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
S5M	25	28	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

2,390円 ( 2,629円 )	3日目	C-AHTF16S5M100
2,500円 ( 2,750円 )	3日目	C-AHTF18S5M100
2,600円 ( 2,860円 )	3日目	C-AHTF20S5M100
2,900円 ( 3,190円 )	3日目	C-AHTF20S5M150
4,640円 ( 5,104円 )	3日目	C-AHTF20S8M150
4,760円 ( 5,236円 )	3日目	C-AHTF20S8M150
6,120円 ( 6,732円 )	3日目	C-AHTF20S8M250
6,130円 ( 6,743円 )	3日目	C-AHTF20S8M250
2,920円 ( 3,212円 )	3日目	C-AHTF22S5M100
3,500円 ( 3,850円 )	3日目	C-AHTF22S5M150
5,120円 ( 5,632円 )	3日目	C-AHTF22S8M150
5,510円 ( 6,061円 )	3日目	C-AHTF22S8M150
6,780円 ( 7,458円 )	3日目	-
6,950円 ( 7,645円 )	3日目	-
7,790円 ( 8,569円 )	3日目	-
3,130円 ( 3,443円 )	3日目	C-AHTF24S5M100
3,920円 ( 4,312円 )	3日目	C-AHTF24S5M150
3,710円 ( 4,081円 )	3日目	C-AHTF24S5M150
4,110円 ( 4,521円 )	3日目	C-AHTF24S5M150
4,910円 ( 5,401円 )	3日目	-
5,370円 ( 5,907円 )	3日目	C-AHTF24S8M150
5,390円 ( 5,929円 )	3日目	C-AHTF24S8M150
5,700円 ( 6,270円 )	3日目	C-AHTF24S8M150
7,060円 ( 7,766円 )	3日目	C-AHTF24S8M250
7,300円 ( 8,030円 )	3日目	C-AHTF24S8M250
8,090円 ( 8,899円 )	3日目	C-AHTF24S8M250
7,030円 ( 7,733円 )	3日目	-
9,220円 ( 10,142円 )	3日目	-
8,900円 ( 9,790円 )	3日目	C-AHTF24S8M400
3,180円 ( 3,498円 )	3日目	C-AHTF25S5M100
3,860円 ( 4,246円 )	3日目	C-AHTF25S5M150
4,290円 ( 4,719円 )	3日目	C-AHTF25S5M150
5,000円 ( 5,500円 )	3日目	-
5,650円 ( 6,215円 )	3日目	C-AHTF25S8M150
6,000円 ( 6,600円 )	3日目	C-AHTF25S8M150
7,580円 ( 8,338円 )	3日目	-
8,070円 ( 8,877円 )	3日目	-
8,510円 ( 9,361円 )	3日目	-
9,030円 ( 9,933円 )	3日目	-
9,070円 ( 9,977円 )	3日目	-
3,300円 ( 3,630円 )	3日目	C-AHTF26S5M100
3,340円 ( 3,674円 )	3日目	C-AHTF26S5M100
3,380円 ( 3,718円 )	3日目	C-AHTF26S5M100
3,960円 ( 4,356円 )	3日目	-
3,970円 ( 4,367円 )	3日目	-
4,530円 ( 4,983円 )	3日目	-
5,190円 ( 5,709円 )	3日目	-
5,130円 ( 5,643円 )	3日目	-
5,850円 ( 6,435円 )	3日目	-
5,850円 ( 6,435円 )	3日目	-
8,120円 ( 8,932円 )	3日目	-
8,240円 ( 9,064円 )	3日目	-
3,400円 ( 3,740円 )	3日目	C-AHTF28S5M100
3,520円 ( 3,872円 )	3日目	C-AHTF28S5M100
3,650円 ( 4,015円 )	3日目	C-AHTF28S5M100
3,500円 ( 3,850円 )	3日目	C-AHTF28S5M150
5,320円 ( 5,852円 )	3日目	-
5,380円 ( 5,918円 )	3日目	-
5,510円 ( 6,061円 )	3日目	-
5,440円 ( 5,984円 )	3日目	-

...

基本情報
納期・価格

基本情報

規格拡張のご案内無電解ニッケルメッキの表面処理を追加しました。一部歯数でこれまで対応していなかった表面処理を追加しました。
ステンレス材質対応の歯数を追加しました。関連商品ハイトルクタイミングプーリ S5Mタイプはこちらハイトルクタイミングプーリ S8Mタイプはこちらハイトルクタイミングベルト S5Mタイプはこちらハイトルクタイミングベルト S8Mタイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■S5Mタイプ（センターベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	BHTF	MHTF	SHTF
AHTF KHTF NHTF BHTF MHTF SHTF	16	S5M100	6	2,390	2,630	2,850	2,510	2,750	－
	18	S5M100	8	2,500	2,740	3,130	2,610	2,870	3,870
	20	S5M100	8	2,600	2,860	3,130	2,610	2,900	3,520
	20	S5M150	8	2,900	3,180	3,480	2,900	3,180	3,920
	22	S5M100	8	2,920	3,200	3,350	3,060	3,360	4,190
	22	S5M150	8	3,500	3,840	4,090	3,660	4,020	5,610
	24	S5M150	8	3,920	4,280	4,930	4,100	4,520	5,660
		S5M100	10	3,130	3,430	3,770	3,280	3,600	4,670
		S5M150		3,710	4,070	4,630	3,890	4,270	6,080
		S5M200		4,910	5,720	5,970	5,660	5,660	7,390
		S5M150	12	4,110	4,770	5,200	4,080	4,700	5,760
	25	S5M100	10	3,180	3,500	3,890	3,190	3,480	4,330
		S5M150		3,860	4,240	4,740	3,840	4,130	5,240
		S5M200		5,000	5,820	6,070	5,370	5,370	7,520
		S5M150	12	4,290	4,810	5,270	4,260	4,890	5,730
	26	S5M100	10	3,300	3,620	3,840	3,450	3,790	5,020
		S5M150		3,960	4,440	4,860	3,940	4,540	5,790
		S5M200		5,190	6,050	6,300	5,980	5,980	7,800
		S5M100	12	3,340	3,660	3,930	3,470	3,780	4,640
		S5M150		3,970	4,450	4,850	3,950	4,550	5,970
		S5M200		5,130	5,990	6,230	5,910	5,910	7,720
		S5M100	15	3,380	3,730	4,250	3,570	3,890	5,170
		S5M150		4,530	5,070	5,560	4,490	5,170	7,050
		S5M200		5,850	6,800	7,100	6,700	6,700	8,790
	28	S5M100	10	3,400	3,740	4,050	3,330	3,610	4,000
		S5M150		3,500	3,840	4,220	3,420	3,710	4,120
		S5M200		5,320	6,200	6,460	5,580	5,580	8,000
		S5M100	12	3,520	3,750	4,170	3,340	3,620	4,680
		S5M200		5,380	6,260	6,530	5,750	5,750	8,080
		S5M250		5,440	6,340	6,600	5,820	5,820	8,170
		S5M100	15	3,650	3,940	4,510	3,600	3,910	5,210
		S5M200		5,510	6,430	6,700	5,900	5,900	8,290
		S5M250		5,580	6,500	6,770	5,970	5,970	9,000
	30	S5M100	10	3,570	3,950	4,380	3,690	3,970	5,130
		S5M150		4,950	5,400	6,070	5,050	5,330	6,290
		S5M200		5,540	6,470	6,740	6,010	6,010	8,340
		S5M100	12	3,600	3,960	4,410	3,700	3,980	4,440
		S5M150		4,580	5,030	5,580	4,670	4,960	5,610
		S5M200		5,610	6,540	6,800	6,090	6,090	8,430
		S5M250		5,680	6,640	6,890	6,170	6,170	8,960
		S5M100	15	3,660	4,020	4,480	3,780	4,080	5,280
		S5M200		5,740	6,700	6,980	6,450	6,450	8,640
		S5M250		5,820	6,790	7,060	6,530	6,530	8,950

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	BHTF	MHTF	SHTF
AHTF KHTF NHTF BHTF MHTF SHTF	32	S5M100	10	4,100	4,410	4,960	3,990	4,290	6,140
		S5M150		3,820	4,200	6,060	5,300	5,300	7,500
		S5M200		5,950	6,960	7,230	6,320	6,320	8,950
		S5M100	12	4,810	5,290	4,820	4,210	4,210	5,970
		S5M200		6,040	7,060	7,330	6,400	6,400	9,070
		S5M250		6,120	7,170	7,430	6,500	6,500	9,210
		S5M100	15	4,200	4,430	5,100	4,210	4,570	6,310
	36	S5M100	10	4,120	4,530	5,400	4,320	4,750	6,680
		S5M100	12	4,130	4,540	4,980	4,330	4,760	6,160
		S5M150		5,590	5,910	7,040	6,530	6,530	8,720
		S5M200		6,520	7,620	7,910	7,340	7,340	9,800
		S5M250		6,630	7,770	8,050	7,460	7,460	9,970
		S5M100	15	4,540	4,580	5,500	4,340	4,890	6,810
		S5M150		5,360	5,670	6,750	5,860	5,860	8,360
		S5M200		6,660	7,790	8,090	7,020	7,020	10,010
		S5M250		6,830	7,990	8,280	7,180	7,180	10,250
	40	S5M100	10	4,640	5,110	5,840	5,070	5,070	7,230
		S5M150		5,840	6,180	7,360	6,380	6,380	9,110
		S5M200		6,760	7,930	8,210	7,120	7,120	10,160
		S5M100	12	4,650	5,120	5,830	5,060	5,060	7,220
		S5M150		5,840	6,170	7,350	6,380	6,380	9,100
		S5M200		6,830	7,990	8,280	7,180	7,180	10,250
		S5M250		6,950	8,160	8,430	7,320	7,320	10,440
		S5M100	15	4,760	5,150	5,950	5,160	5,160	7,370
		S5M250	15	7,130	8,370	8,660	7,510	7,510	10,720
	44	S5M150	20	6,540	6,950	8,240	7,150	7,150	-
		S5M200		7,540	8,860	9,150	7,940	7,940	-
		S5M250		8,390	9,850	10,180	8,830	8,830	12,600

■S8Mタイプ（センターベアリングタイプ）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	BHTF	MHTF	SHTF
AHTF KHTF NHTF BHTF MHTF SHTF	20	S8M150	12	4,640	5,100	5,650	4,800	5,080	7,000
		S8M250	12	6,120	6,730	7,440	6,280	6,560	9,210
		S8M150	15	4,760	5,190	5,790	4,940	5,150	7,170
		S8M250	15	6,130	6,740	7,440	6,290	6,570	9,210
	22	S8M150	12	5,120	5,630	6,520	5,380	5,910	8,070
		S8M250	12	6,780	6,930	8,230	7,040	7,010	10,190
		S8M150	15	5,510	6,050	6,720	5,550	5,780	8,320
		S8M250		6,950	7,100	8,440	7,230	7,220	10,450
		S8M300		7,790	7,910	8,020	6,370	6,710	9,940
	24	S8M150	12	5,370	5,900	6,430	5,570	5,850	7,960
		S8M250	12	7,060	7,760	8,660	7,270	7,550	10,720
		S8M150	15	5,390	5,990	6,570	5,630	5,970	8,130
		S8M250		7,300	7,940	8,860	7,510	7,800	10,980
		S8M300		7,030	7,090	8,770	8,100	8,900	10,850
		S8M400		8,900	9,790	10,940	9,150	9,430	-
		S8M150	20	5,700	6,330	6,950	5,820	6,370	8,600
		S8M250		8,090	8,250	9,820	7,670	7,800	12,160
		S8M300		9,220	9,370	9,500	7,750	8,040	11,770
	25	S8M150	15	5,650	6,210	7,340	5,920	6,270	9,090
		S8M250		7,580	7,750	9,200	7,510	7,990	11,400
		S8M300		8,510	8,650	8,770	7,750	8,030	10,850
		S8M150	20	6,000	6,550	7,800	6,170	6,720	-
		S8M250		8,070	8,070	9,800	7,510	7,990	12,130
		S8M300		9,030	9,180	9,310	7,800	8,130	12,400
		S8M400		9,070	10,380	11,150	9,390	9,750	-
	26	S8M150	15	5,850	6,430	7,560	5,990	6,320	9,360
		S8M250		8,120	8,140	9,850	7,530	8,050	12,200
		S8M300		8,240	8,390	9,430	7,700	7,800	11,680
	28	S8M150	15	5,940	6,530	7,900	6,070	6,370	9,790
		S8M250		8,190	8,390	9,950	7,810	8,050	12,320
		S8M300		8,530	8,690	10,740	7,840	7,940	13,290

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AHTF	KHTF	NHTF	BHTF	MHTF	SHTF
AHTF KHTF NHTF BHTF MHTF SHTF	30	S8M150	15	6,050	6,650	7,420	6,140	6,430	9,190
		S8M250		7,690	8,450	9,330	7,780	8,060	11,840
		S8M300		9,600	9,790	12,080	8,720	9,230	14,960
		S8M150	20	6,620	6,790	8,840	6,340	7,630	-
		S8M250		9,000	9,030	10,920	8,370	8,740	13,520
		S8M300		9,060	9,880	11,300	8,770	9,640	-
		S8M400		9,410	10,340	11,410	9,500	9,790	-
		S8M150	25	6,670	6,850	8,910	6,410	7,710	-
		S8M250		9,160	9,190	11,110	8,540	8,930	-
		S8M300		10,240	10,430	12,890	8,950	9,280	-
		S8M400		9,890	11,140	12,160	9,920	10,480	-
	32	S8M150	20	6,750	7,420	9,010	7,090	7,790	-
	32	S8M150	25	6,980	7,600	9,080	7,480	7,790	-
	34	S8M150	20	7,320	8,040	9,750	7,680	8,440	-
	36	S8M150	25	9,630	9,800	12,520	10,350	11,050	-
	40	S8M150	25	9,740	10,720	13,870	11,470	12,240	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜9	10〜12	13〜14	15〜30	31～50	51～100	101～
値引率	基準単価	5％	10％	18％	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●AHTF・BHTF・MHTF・SHTF

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律200円
[ ! ]ストークAは3本以上で1明細行当たり一律540円

●KHTF・NHTF

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍのレビュー

4.7平均満足度：4.77件のレビュー

星5
71%
星4
29%
星3
0%
星2
0%
星1
0%

ベルトドライブの従動側

満足度：5.02021/08/18

ベルト駆動部の従動側として使用。左右にスペーサ追加して軸を通して固定した。材質、歯数が選べて便利

0人が参考にしています。

金型軸部駆動用

満足度：5.02020/12/04

ベアリングとセットして、取付しやすく、サイズもいろいろあります。設計時は選択しやすいです。

0人が参考にしています。

搬送装置の試作

満足度：5.02020/06/11

ベルトのテンション調整に使用。バリエーションが豊富で良いです。

0人が参考にしています。

コンベア搬送装置の部品

満足度：4.02020/04/08

ベアリングの種類が選べると良いと思いました。フランジカットができるのは助かります。

0人が参考にしています。

機械装置の一部として使用しました。

満足度：5.02019/12/29

機械装置の一部として使用しました。汎用性がありとても便利でした。

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ・Ｓ１４Ｍ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｐ□Ｍ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	ハイトルクタイミングプーリ S8Mタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,390円-	3,090円 -	2,290円 -	2,880円 -	2,240円 -	-
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	在庫品1日目〜	2日目〜
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし
種類	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
タイミングプーリ/アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	プーリ
材質証明書	対象外	対象外	対象外	対象外	対象外	対象外

この商品に関連するミスミユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ベルト種類

使用ベルト幅(mm)

歯数(T)

表面処理

材質

軸穴径 d(mm)

ベアリング位置

軸穴径 d(mm)

タイプ

CAD

出荷日

フランジ付歯付アイドラー センターベアリングタイプ Ｓ５Ｍ・Ｓ８Ｍ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例その他の事例を探す

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

フランジ付歯付アイドラー　センターベアリングタイプ　Ｓ５Ｍ・Ｓ８Ｍ

この商品に関連するミスミユニット事例その他の事例を探す
