フランジ付歯付アイドラー　センターベアリングタイプ　ＭＸＬ・ＸＬ

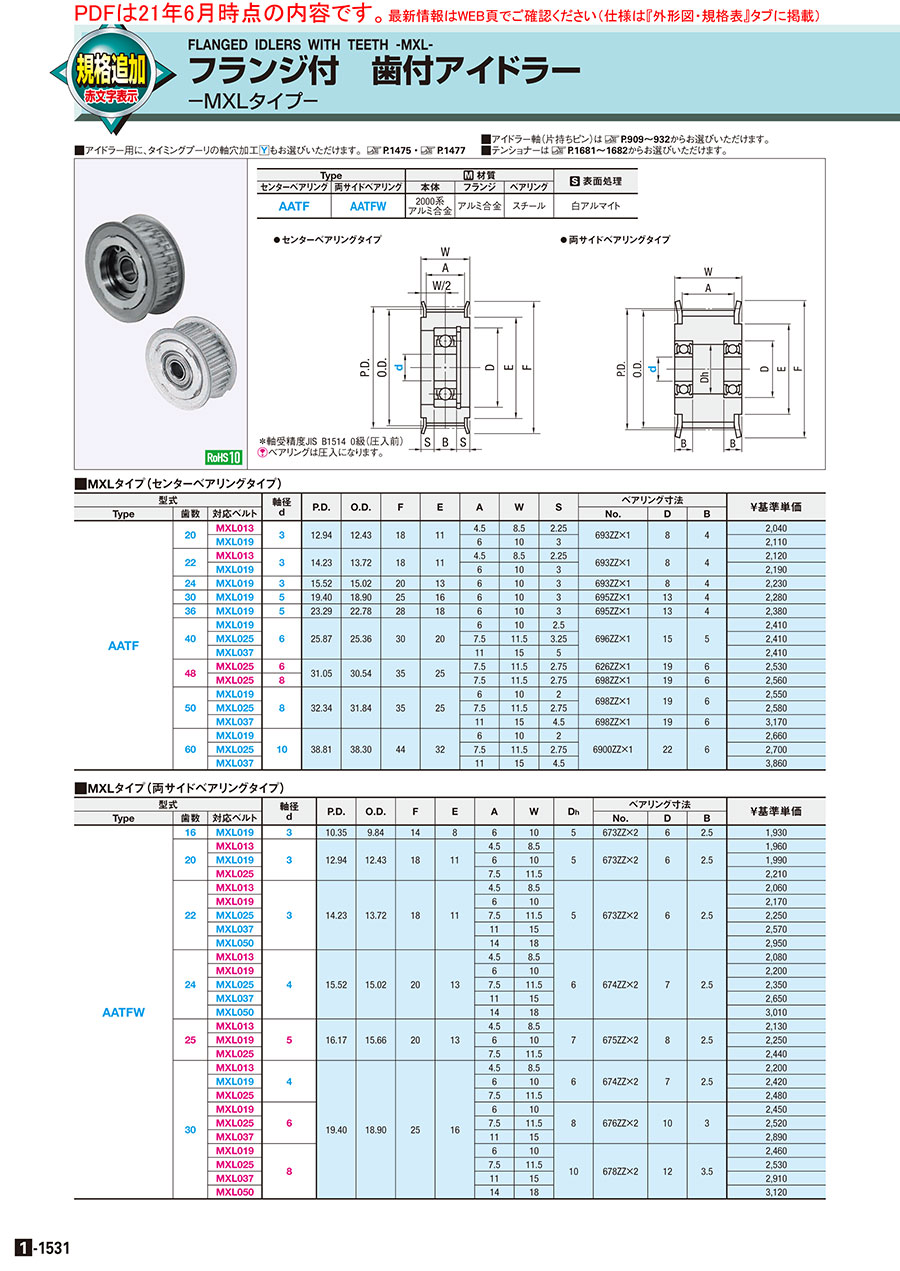

カタログ |P.1-1531

規格変更

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 1,920円～5,820円

税込単価: 2,112円～6,402円

エコノミーシリーズ

価格が安い代替相当品があります

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アイドラー XLタイプ

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フランジ付歯付アイドラー　両サイドベアリングタイプ　ＭＸＬ・ＸＬ

4.7

通常価格(税別)： 2,010円 (税込価格：2,211円)

通常出荷日：3 日目～

規格拡張のご案内硬質アルマイトの表面処理を追加しました。ステンレス材質が選べる...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
歯付アイドラー
バックラッシレスタイプ
非該当
タイミングプーリ/アイドラー
アイドラー
材質証明書
対象外

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が253型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

●センターベアリングタイプ

＊軸受精度JIS B1514 0級
[ ! ]ベアリングは圧入になります。
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

Type	材質			表面処理
	本体	フランジ	ベアリング
AATF	2000系アルミ合金	アルミ合金	スチール	白アルマイト
AKTF				硬質アルマイト
ANTF				無電解ニッケルメッキ
SATF	SUS304		ステンレス	-

規格表

型式				−	d

Type	歯数	−	対応ベルト
AATF	20	−	MXL019	−	3

[ ! ]センターベアリングタイプも軸径が選択可能になりました。
上記に伴い選定方法が変わり、型式に軸径（d）が追加されました。

■MXLタイプ

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AATF AKTF ANTF SATF	20	MXL013	3	12.94	12.43	18	11	4.5	8.5	2.25	693ZZ×1	8	4
		MXL019						6	10	3
	22	MXL013	3	14.23	13.72	18	11	4.5	8.5	2.25	693ZZ×1	8	4
		MXL019						6	10	3
	24	MXL019	3	15.52	15.02	20	13	6	10	3	693ZZ×1	8	4
	30	MXL019	5	19.40	18.90	25	16	6	10	3	695ZZ×1	13	4
	36	MXL019	5	23.29	22.78	28	18	6	10	3	695ZZ×1	13	4
	40	MXL019	6	25.87	25.36	30	20	6	10	2.5	696ZZ×1	15	5
		MXL025						7.5	11.5	3.25
		MXL037						11	15	5
	48	MXL025	6	31.05	30.54	35	25	7.5	11.5	2.75	626ZZ×1	19	6
		MXL025	8					7.5	11.5	2.75	698ZZ×1	19	6
	50	MXL019	8	32.34	31.84	35	25	6	10	2	698ZZ×1	19	6
		MXL025						7.5	11.5	2.75
		MXL037						11	15	4.5	698ZZ×1	19	6
	60	MXL019	10	38.81	38.30	44	32	6	10	2	6900ZZ×1	22	6
		MXL025						7.5	11.5	2.75
		MXL037						11	15	4.5

■XLタイプ

型式			軸径 d	P.D.	O.D.	F	E	A	W	S	ベアリング寸法
Type	歯数	対応ベルト									No.	D	B
AATF AKTF ANTF SATF	18	XL025	6	29.11	28.60	36	24	7.5	12.5	3.25	626ZZ×1	19	6
		XL031						9	14	4
		XL037						11	16	5
		XL025	8					7.5	12.5	3.25	698ZZ×1	19	6
		XL031						9	14	4
		XL037						11	16	5
	20	XL025	6	32.34	31.83	40	27	7.5	12.5	3.25	626ZZ×1	19	6
		XL031						9	14	4
		XL037						11	16	5
		XL025	8					7.5	12.5	2.75	608ZZ×1	22	7
		XL031						9	14	3.5
		XL037						11	16	4.5
	22	XL025	8	35.57	35.07	45	30	7.5	12.5	2.25	628ZZ×1	24	8
		XL031						9	14	3
		XL037						11	16	4
		XL050						14	19	5.5
		XL025	12					7.5	12.5	3.25	6901ZZ×1	24	6
		XL031						9	14	4
		XL037						11	16	5
	25	XL025	10	40.43	39.92	48	35	7.5	12.5	2.25	6000ZZ×1	26	8
		XL031						9	14	3
		XL037						11	16	4
		XL050						14	19	5.5
		XL031	12					9	14	3	6001ZZ×1	28	8
		XL037						11	16	4
		XL050						14	19	5.5
	28	XL025	10	45.28	44.77	55	40	7.5	12.5	2.25	6000ZZ×1	26	8
		XL031						9	14	2.5	6200ZZ×1	30	9
		XL037						11	16	3.5
		XL050						14	19	5
		XL037	12					11	16	3	6201ZZ×1	32	10
		XL050						14	19	4.5
	30	XL025	10	48.51	48.00	55	40	7.5	12.5	2.25	6000ZZ×1	26	8
		XL031						9	14	2.5	6200ZZ×1	30	9
		XL037						11	16	3.5
		XL050						14	19	5
		XL037	12					11	16	3	6201ZZ×1	32	10
		XL050						14	19	4.5
		XL037	15					11	16	3.5	6002ZZ×1	32	9
		XL050						14	19	5
	36	XL025	12	58.21	57.70	67	50	7.5	12.5	2.25	6001ZZ×1	28	8
		XL031						9	14	2	6201ZZ×1	32	10
		XL037						11	16	3
		XL050						14	19	4.5
		XL037	15					11	16	3.5	6002ZZ×1	32	9
		XL050						14	19	5

追加工

型式	−	d	−	(FC・NFC・LFC・RFC)
AATF20MXL019	−	10	−	FC43

Alterations	フランジカット	フランジカシメなし	フランジカシメ片側のみ
Code	FC	NFC	LFC・RFC
Spec.	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理　　されていません。 [ ! ]FC≧(O. D.)＋1　[ ! ]FC≦F－2 指定方法 FC14	フランジをカシメずに出荷いたします。 (フランジ付属)	止め輪側(RFC)又は止め輪反対側(LFC) の片側のみフランジをカシメて出荷いたします。(フランジ1枚付属)
￥/1Code	300	無料	無料

型番リスト

表示件数

型番

ベルト種類

使用ベルト幅

(mm)

ベルト幅

(inch)

歯数

(T)

表面処理

材質

軸穴径 d

(mm)

ベアリング位置

軸穴径 d

(mm)

RoHS?

最小発注数量

XL	6.4	0.25	18	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	6.4	0.25	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	7.9	0.31	18	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	7.9	0.31	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	9.5	0.37	18	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	9.5	0.37	18	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
MXL	3.3	0.13	20	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
MXL	4.8	0.19	20	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
XL	6.4	0.25	20	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	6.4	0.25	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	7.9	0.31	20	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	7.9	0.31	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	9.5	0.37	20	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
XL	9.5	0.37	20	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
MXL	3.3	0.13	22	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
MXL	4.8	0.19	22	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
XL	6.4	0.25	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	6.4	0.25	22	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	7.9	0.31	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	7.9	0.31	22	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	9.5	0.37	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
XL	9.5	0.37	22	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	12.7	0.5	22	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
MXL	4.8	0.19	24	白アルマイト	[アルミニウム] 2000系アルミ合金	3	-	-	10	1個
XL	6.4	0.25	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	7.9	0.31	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	7.9	0.31	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	9.5	0.37	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	9.5	0.37	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	12.7	0.5	25	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	12.7	0.5	25	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	6.4	0.25	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	7.9	0.31	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	9.5	0.37	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	9.5	0.37	28	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	12.7	0.5	28	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	12.7	0.5	28	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
MXL	4.8	0.19	30	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
XL	6.4	0.25	30	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	7.9	0.31	30	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	9.5	0.37	30	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	9.5	0.37	30	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	9.5	0.37	30	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
XL	12.7	0.5	30	白アルマイト	[アルミニウム] 2000系アルミ合金	10	-	-	10	1個
XL	12.7	0.5	30	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	12.7	0.5	30	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
MXL	4.8	0.19	36	白アルマイト	[アルミニウム] 2000系アルミ合金	5	-	-	10	1個
XL	6.4	0.25	36	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	7.9	0.31	36	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	9.5	0.37	36	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	9.5	0.37	36	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
XL	12.7	0.5	36	白アルマイト	[アルミニウム] 2000系アルミ合金	12	-	-	10	1個
XL	12.7	0.5	36	白アルマイト	[アルミニウム] 2000系アルミ合金	15	-	-	10	1個
MXL	4.8	0.19	40	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
MXL	6.4	0.25	40	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
MXL	9.5	0.37	40	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
MXL	6.4	0.25	48	白アルマイト	[アルミニウム] 2000系アルミ合金	6	-	-	10	1個
MXL	6.4	0.25	48	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
MXL	4.8	0.19	50	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個
MXL	6.4	0.25	50	白アルマイト	[アルミニウム] 2000系アルミ合金	8	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

2,530円 ( 2,783円 )	3日目	C-AATF18XL025
2,600円 ( 2,860円 )	3日目	C-AATF18XL025
2,530円 ( 2,783円 )	3日目	-
2,630円 ( 2,893円 )	3日目	-
2,530円 ( 2,783円 )	3日目	C-AATF18XL037
2,570円 ( 2,827円 )	3日目	C-AATF18XL037
2,140円 ( 2,354円 )	3日目	-
2,220円 ( 2,442円 )	3日目	-
2,710円 ( 2,981円 )	3日目	-
2,750円 ( 3,025円 )	3日目	-
2,710円 ( 2,981円 )	3日目	-
2,760円 ( 3,036円 )	3日目	-
2,710円 ( 2,981円 )	3日目	-
2,800円 ( 3,080円 )	3日目	-
2,230円 ( 2,453円 )	3日目	-
2,300円 ( 2,530円 )	3日目	-
2,810円 ( 3,091円 )	3日目	-
2,860円 ( 3,146円 )	3日目	-
2,810円 ( 3,091円 )	3日目	-
2,950円 ( 3,245円 )	3日目	-
2,810円 ( 3,091円 )	3日目	-
2,990円 ( 3,289円 )	3日目	-
2,810円 ( 3,091円 )	3日目	C-AATF22XL050
2,340円 ( 2,574円 )	3日目	-
2,980円 ( 3,278円 )	3日目	-
3,000円 ( 3,300円 )	3日目	-
3,060円 ( 3,366円 )	3日目	-
3,020円 ( 3,322円 )	3日目	-
3,080円 ( 3,388円 )	3日目	-
3,260円 ( 3,586円 )	3日目	C-AATF25XL050
3,350円 ( 3,685円 )	3日目	C-AATF25XL050
3,050円 ( 3,355円 )	3日目	-
3,070円 ( 3,377円 )	3日目	-
3,110円 ( 3,421円 )	3日目	-
3,160円 ( 3,476円 )	3日目	-
4,050円 ( 4,455円 )	3日目	-
4,070円 ( 4,477円 )	3日目	-
2,390円 ( 2,629円 )	3日目	-
3,070円 ( 3,377円 )	3日目	-
3,110円 ( 3,421円 )	3日目	-
3,210円 ( 3,531円 )	3日目	-
3,380円 ( 3,718円 )	3日目	-
3,400円 ( 3,740円 )	3日目	-
4,200円 ( 4,620円 )	3日目	-
4,260円 ( 4,686円 )	3日目	-
4,340円 ( 4,774円 )	3日目	-
2,500円 ( 2,750円 )	3日目	-
3,190円 ( 3,509円 )	3日目	-
3,300円 ( 3,630円 )	3日目	-
3,400円 ( 3,740円 )	3日目	-
3,710円 ( 4,081円 )	3日目	-
4,390円 ( 4,829円 )	3日目	-
4,700円 ( 5,170円 )	3日目	-
2,530円 ( 2,783円 )	3日目	-
2,530円 ( 2,783円 )	3日目	-
2,530円 ( 2,783円 )	3日目	-
2,660円 ( 2,926円 )	3日目	-
2,690円 ( 2,959円 )	3日目	-
2,680円 ( 2,948円 )	3日目	-
2,710円 ( 2,981円 )	3日目	-

基本情報
納期・価格

基本情報

規格拡張のご案内硬質アルマイトの表面処理を追加しました。ステンレス材質が選べるようになりました。
MXLタイプで無電解ニッケルメッキの表面処理が選べるようになりました。関連商品タイミングプーリ MXLタイプはこちらタイミングプーリ XLタイプはこちらタイミングベルト MXLタイプはこちらタイミングベルト XLタイプはこちらオープンエンドベルトはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■MXLタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AATF	AKTF	ANTF	SATF
AATF AKTF ANTF SATF	20	MXL013	3	2,140	2,350	2,510	1,920
	20	MXL019	3	2,220	2,350	2,510	1,920
	22	MXL013	3	2,230	2,540	2,720	1,920
	22	MXL019	3	2,300	2,540	2,720	1,920
	24	MXL019	3	2,340	2,390	2,560	1,960
	30	MXL019	5	2,390	2,610	2,800	2,140
	36	MXL019	5	2,500	2,710	2,900	2,080
	40	MXL019	6	2,530	2,710	2,900	2,530
		MXL025		2,530	2,740	3,040	2,930
		MXL037		2,530	2,770	3,080	2,970
	48	MXL025	6	2,660	2,950	3,280	3,160
	48	MXL025	8	2,690	2,950	3,280	3,160
	50	MXL019	8	2,680	2,670	2,970	2,860
		MXL025		2,710	2,950	3,280	3,160
		MXL037		3,330	3,680	4,100	3,950
	60	MXL019	10	2,790	3,060	3,410	3,290
		MXL025		2,840	3,140	3,490	3,550
		MXL037		4,050	4,640	5,160	4,970

■XLタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			軸径	￥基準単価
Type	歯数	対応ベルト	d	AATF	AKTF	ANTF	SATF
AATF AKTF ANTF SATF	18	XL025	6	2,530	2,740	3,030	2,930
		XL031		2,530	2,900	3,030	3,110
		XL037		2,530	2,760	3,030	2,960
		XL025	8	2,600	2,850	3,080	3,050
		XL031		2,630	3,020	3,050	3,240
		XL037		2,570	2,870	3,100	3,070
	20	XL025	6	2,710	2,950	3,240	3,160
		XL031		2,710	3,190	3,240	3,420
		XL037		2,710	3,360	3,240	3,600
		XL025	8	2,750	2,950	3,270	-
		XL031		2,760	3,190	3,280	-
		XL037		2,800	3,360	3,330	-
	22	XL025	8	2,810	3,370	3,370	3,610
		XL031		2,810	3,380	3,370	3,620
		XL037		2,810	3,040	3,370	3,250
		XL050		2,810	3,070	3,370	3,410
		XL025	12	2,860	3,360	3,640	3,600
		XL031		2,950	3,590	3,550	3,850
		XL037		2,990	3,450	3,440	3,700
	25	XL025	10	2,980	3,350	3,570	3,590
		XL031		3,000	3,590	3,600	3,850
		XL037		3,020	3,300	3,620	3,530
		XL050		3,260	3,510	3,910	3,760
		XL031	12	3,060	3,590	3,620	3,850
		XL037		3,080	3,480	3,640	3,730
		XL050		3,350	3,590	3,980	3,850
	28	XL025	10	3,050	3,510	3,650	3,760
		XL031		3,070	3,550	3,680	3,800
		XL037		3,110	3,840	3,760	4,120
		XL050		4,050	4,670	4,830	5,010
		XL037	12	3,160	3,840	3,840	4,120
		XL050	12	4,070	4,710	4,860	5,040
	30	XL025	10	3,070	3,510	3,680	3,760
		XL031		3,110	3,500	3,730	3,750
		XL037		3,210	3,840	3,850	4,120
		XL050		4,200	4,950	5,040	5,300
		XL037	12	3,380	3,900	4,010	4,180
		XL050	12	4,260	4,750	5,230	5,080
		XL037	15	3,400	3,960	4,070	4,240
		XL050	15	4,340	4,820	5,240	5,170
	36	XL025	12	3,190	3,710	3,820	3,980
		XL031		3,300	3,750	3,950	4,260
		XL037		3,400	4,070	4,070	4,530
		XL050		4,390	5,260	5,260	5,630
		XL037	15	3,710	4,280	4,260	4,580
		XL050	15	4,700	5,430	5,540	5,820

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜9	10〜12	13〜14	15〜30	31～50	51～100	101～
値引率	基準単価	5％	10％	18％	25%	35%	お見積り
出荷日	通常				+13日		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

■センターベアリングタイプ
●AATF・SATF

日目出荷

				ご注文締切
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律540円
●AKTF・ANTF

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ付歯付アイドラー　センターベアリングタイプ　ＭＸＬ・ＸＬのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

治具の試作に使用しています

満足度：5.02023/07/26

このアイドラーを介してリニアスライドを動かす治具の試作品に使用しています。過去にミスミ製を使って使い勝手が良かったので、...もっと読む

0人が参考にしています。

搬送装置の搬送部品で使用

満足度：4.02020/11/05

旧モデルの搬送装置の搬送部品に、ミスミのフランジ付歯付アイドラー（AATF25XL050）を使っています。現在の装置は、...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ付歯付アイドラー　センターベアリングタイプ　ＭＸＬ・ＸＬ	フランジ付歯付アイドラー　センターベアリングタイプ　Ｔ５・Ｔ１０	フランジ付歯付アイドラー　センターベアリングタイプ　ＡＴ５・ＡＴ１０	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｓ２Ｍ・Ｓ３Ｍ	フランジ付歯付アイドラー　両サイドベアリングタイプ　Ｔ５・Ｔ１０	フランジ付歯付アイドラー　両サイドベアリングタイプ　ＡＴ５・ＡＴ１０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,920円-	2,990円 -	2,990円 -	2,240円 -	3,130円 -	3,210円 -
通常出荷日	3日目〜	3日目〜	3日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	-
種類	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー	歯付アイドラー
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
タイミングプーリ/アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー	アイドラー
