溝付ウレタンローラ　ストレート

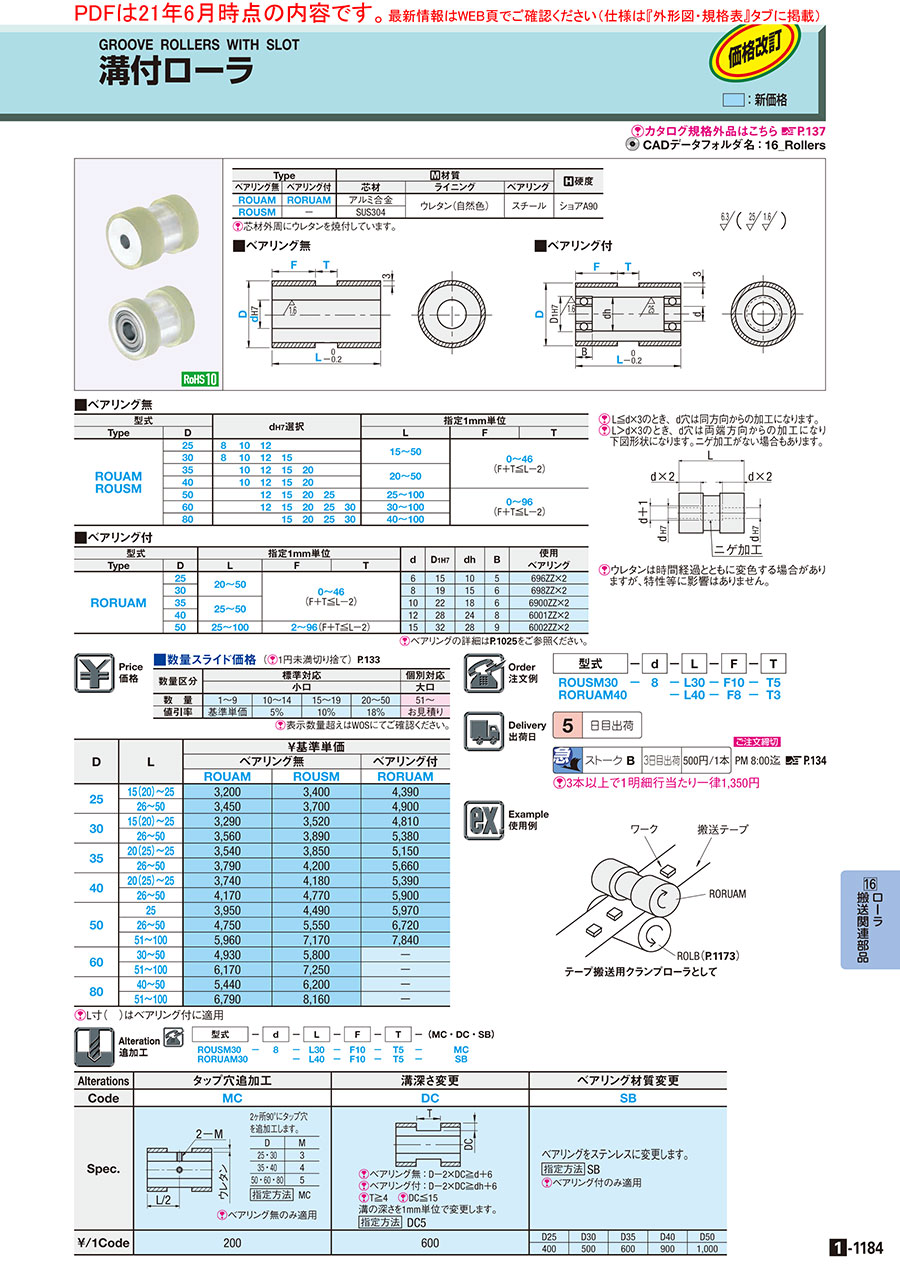

カタログ |P.1-1184

規格変更

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ローラ　　キー溝付ストレートタイプ

4.4

通常価格(税別)： 2,670円 (税込価格：2,937円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ウレタンローラ　－ストレート・ウレタン厚選択タイプ－

4.8

通常出荷日：5 日目～

ローラーの端部にライニングをした、溝付きのウレタンライニングローラーです。溝の...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
絶縁性 / 非磁性
種類
ウレタン・ゴムローラ
ローラ形状
溝付
取付方法
ストレート
ウレタンゴム加工
ライニング
表面処理
なし
ウレタン・ゴム材質
ウレタン
ウレタン・ゴム硬度
90
ウレタン・ゴム色
自然色
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■ベアリング無

[ ! ] L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ] L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。ニゲ加工がない場合もあります。

Type	[ M ]材質			[ H ]硬度
ベアリング無	芯材	ライニング	ベアリング
ROUAM	アルミ合金	ウレタン(自然色)	スチール	ショアA90
ROUSM	SUS304

[ ! ]芯材外周にウレタンを焼付しています。

[ ! ]ウレタンは時間経過とともに変色する場合がありますが、特性等に影響はありません。

規格表

型式	−	d	−	L	−	F	−	T
ROUSM30	−	8	−	L30	−	F10	−	T5

■ベアリング無

型式		d_H7選択							指定1mm単位
Type	D	d_H7選択							L	F	T
ROUAM ROUSM	25	8	10	12					15〜50	0〜46 (F＋T≦L−2)
	30	8	10	12	15				15〜50
	35		10	12	15	20			20〜50
	40		10	12	15	20			20〜50
	50			12	15	20	25		25〜100	0〜96 (F＋T≦L−2)
	60			12	15	20	25	30	30〜100
	80				15	20	25	30	40〜100

追加工

型式	−	d	−	L	−	F	−	T	−	(MC・DC)
ROUSM30	−	8	−	L30	−	F10	−	T5	−	MC

Alterations

タップ穴追加工

溝深さ変更

Code

Spec.

2ヶ所90°にタップ穴
を追加工します。

D	M (並目)
25・30	3
35・40	4
50・60・80	5

指定方法 MC

[ ! ]ベアリング無：D－2×DC≧d＋6
[ ! ]T≧4　[ ! ]DC≦15
溝の深さを1mm単位で変更します。
指定方法 DC5

[ ! ]ベアリング無のみ適用

￥/1Code

200

600

型番リスト

表示件数

型番

ROUAM25-[8,10,12]-L[15-50/1]-F[0-46/1]-T[0-46/1]

ROUAM30-[8,10,12,15]-L[15-50/1]-F[0-46/1]-T[0-46/1]

ROUAM35-[10,12,15,20]-L[20-50/1]-F[0-46/1]-T[0-46/1]

ROUAM40-[10,12,15,20]-L[20-50/1]-F[0-46/1]-T[0-46/1]

ROUAM50-[12,15,20,25]-L[25-100/1]-F[0-96/1]-T[0-96/1]

ROUAM60-[12,15,20,25,30]-L[30-100/1]-F[0-96/1]-T[0-96/1]

ROUAM80-[15,20,25,30]-L[40-100/1]-F[0-96/1]-T[0-96/1]

ROUSM25-[8,10,12]-L[15-50/1]-F[0-46/1]-T[0-46/1]

ROUSM30-[8,10,12,15]-L[15-50/1]-F[0-46/1]-T[0-46/1]

ROUSM35-[10,12,15,20]-L[20-50/1]-F[0-46/1]-T[0-46/1]

ROUSM40-[10,12,15,20]-L[20-50/1]-F[0-46/1]-T[0-46/1]

ROUSM50-[12,15,20,25]-L[25-100/1]-F[0-96/1]-T[0-96/1]

ROUSM60-[12,15,20,25,30]-L[30-100/1]-F[0-96/1]-T[0-96/1]

ROUSM80-[15,20,25,30]-L[40-100/1]-F[0-96/1]-T[0-96/1]

芯材材質

長さ

(mm)

外径

(mm)

内径

(mm)

長さ　L

(mm)

材質証明書：材質

RoHS?

最小発注数量

[アルミニウム] アルミ合金	～50	25	8 ～ 12	15 ～ 50	0 ～ 46	0 ～ 46	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50	30	8 ～ 15	15 ～ 50	0 ～ 46	0 ～ 46	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50	35	10 ～ 20	20 ～ 50	0 ～ 46	0 ～ 46	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50	40	10 ～ 20	20 ～ 50	0 ～ 46	0 ～ 46	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50 / 50.1～100	50	12 ～ 25	25 ～ 100	0 ～ 96	0 ～ 96	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50 / 50.1～100	60	12 ～ 30	30 ～ 100	0 ～ 96	0 ～ 96	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[アルミニウム] アルミ合金	～50 / 50.1～100	80	15 ～ 30	40 ～ 100	0 ～ 96	0 ～ 96	芯材：アルミ合金\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50	25	8 ～ 12	15 ～ 50	0 ～ 46	0 ～ 46	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50	30	8 ～ 15	15 ～ 50	0 ～ 46	0 ～ 46	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50	35	10 ～ 20	20 ～ 50	0 ～ 46	0 ～ 46	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50	40	10 ～ 20	20 ～ 50	0 ～ 46	0 ～ 46	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50 / 50.1～100	50	12 ～ 25	25 ～ 100	0 ～ 96	0 ～ 96	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50 / 50.1～100	60	12 ～ 30	30 ～ 100	0 ～ 96	0 ～ 96	芯材：SUS304\|芯材外周：ウレタン	10	1個
[ステンレス] SUS304	～50 / 50.1～100	80	15 ～ 30	40 ～ 100	0 ～ 96	0 ～ 96	芯材：SUS304\|芯材外周：ウレタン	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	6日目

基本情報

ローラーの端部にライニングをした、溝付きのウレタンライニングローラーです。溝の幅は1ｍｍ単位でご指定頂けます。
芯材の材質はアルミ(アルミ合金)またはステンレス（SUS304）からご指定可能です。
ライニング部分はウレタン(自然色)、硬度はショアA90です。
追加工(MC)で2箇所のタップ穴を追加できます。また、(DC)では芯金部分を切削することで、溝の深さを1ｍｍ単位で変更することが出来ます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		ベアリング無
		ROUAM	ROUSM
25	15(20)〜25	3,360	3,570
25	26〜50	3,620	3,890
30	15(20)〜25	3,450	3,700
30	26〜50	3,740	4,080
35	20(25)〜25	3,720	4,040
35	26〜50	3,980	4,410
40	20(25)〜25	3,930	4,390
40	26〜50	4,380	5,010
50	25	4,150	4,710
	26〜50	4,990	5,830
	51〜100	6,260	7,530
60	30〜50	5,180	6,090
60	51〜100	6,480	7,610
80	40〜50	5,710	6,510
80	51〜100	7,130	8,570

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51〜
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
丸ベルト用溝付ローラ（ピッチ、センター振り分けタイプ）ベアリング付タイプ
溝付きローラ。溝位置センター振り分けのタイプです。溝ピッチが一定の際に便利にご利用いただけます。
ミスミ
丸ベルト用溝付ローラ（両端ピッチ指定タイプ）ベアリング付タイプ
溝付きローラ。ローラ長さ、溝の位置を1㎜単位で指定可能。ローラ両端に丸ベルトを使用した搬送に便利な商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
