ミスミ

金属ローラタップ付タイプ

カタログ |P.1-1181

規格変更

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 750円～4,700円

税込単価: 825円～5,170円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属ローラ　－ストレート・クラウン－

通常価格(税別)： 510円 (税込価格：561円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

金属ローラ　ベアリング付

3.9

通常価格(税別)： 1,530円 (税込価格：1,683円)

通常出荷日：3 日目～

タップ付きタイプの金属ローラーです。タップを利用することで、軸への取り付け...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
種類
金属ローラ
取付方法
止めねじ
材質証明書
対象

ご注意

止めねじは付属しておりません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が560型番あります。

外形図・規格表
型番リスト
詳細情報

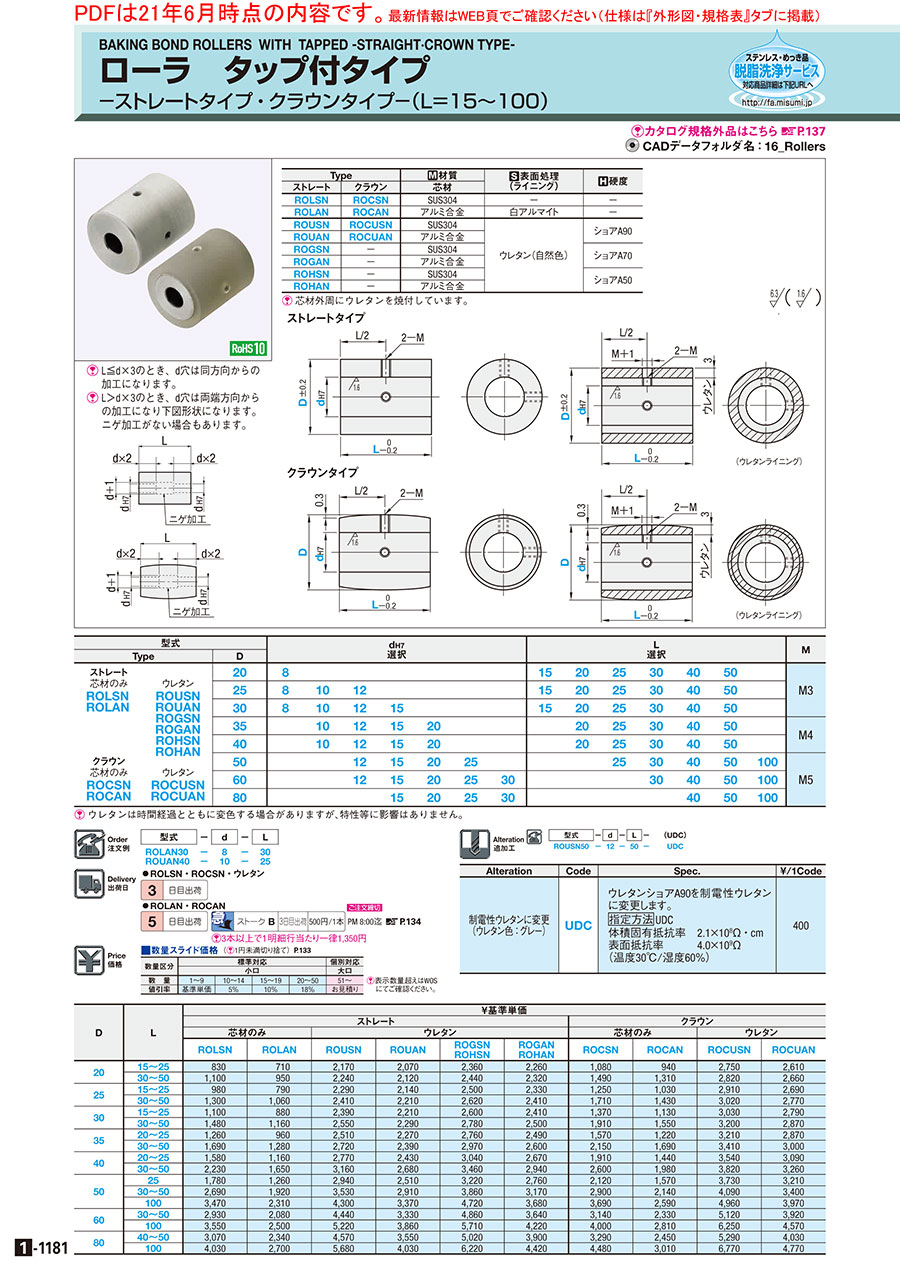

カタログ

外形図・規格表

ストレートタイプ

クラウンタイプ

[ ! ] L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ] L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。ニゲ加工がない場合もあります。

Type		[ M ]材質	[ S ]表面処理
ストレート	クラウン	芯材	[ S ]表面処理
ROLSN	ROCSN	SUS304	−
ROLAN	ROCAN	アルミ合金	白アルマイト

規格表

型式	−	d	−	L
ROLAN30	−	8	−	30

型式		d_H7 選択							L 選択							M
Type	D	d_H7 選択							L 選択							M
ストレート芯材のみ ROLSN ROLAN クラウン芯材のみ ROCSN ROCAN	20	8							15	20	25	30	40	50		M3
	25	8	10	12					15	20	25		40	50		M3
	30	8	10	12					15	20	25	30	40	50		M3
	35		10		15	20					25	30		50		M4
	40		10	12	15					20	25	30	40	50		M4
	50			12	15	20	25				25	30	40	50	100	M5
	60			12	15	20	25	30				30	40	50	100	M5
	80				15	20		30					40	50	100	M5

型番リスト

表示件数

...

型番

特性・用途

ローラ形状

芯材材質

長さ

(mm)

外径

(mm)

内径

(mm)

表面処理

長さ　L

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	20	8	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	8	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	10	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	25	12	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	8	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	10	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	12	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	15	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	30	15	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	10	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	10	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	10	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	10	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	10	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	12	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	12	白アルマイト	25	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	12	白アルマイト	30	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	12	白アルマイト	40	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	12	白アルマイト	50	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	15	白アルマイト	20	アルミ合金	白アルマイト	10	1個
非磁性	クラウン	[アルミニウム] アルミ合金	～50	35	15	白アルマイト	25	アルミ合金	白アルマイト	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

990円 ( 1,089円 )	20日目	SL-ROCAN20-8-15
990円 ( 1,089円 )	20日目	SL-ROCAN20-8-20
990円 ( 1,089円 )	20日目	SL-ROCAN20-8-25
1,380円 ( 1,518円 )	20日目	SL-ROCAN20-8-30
1,380円 ( 1,518円 )	20日目	SL-ROCAN20-8-40
1,380円 ( 1,518円 )	20日目	SL-ROCAN20-8-50
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-8-15
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-8-20
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-8-25
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-8-30
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-8-40
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-8-50
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-10-15
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-10-20
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-10-25
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-10-30
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-10-40
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-10-50
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-12-15
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-12-20
1,080円 ( 1,188円 )	20日目	SL-ROCAN25-12-25
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-12-30
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-12-40
1,500円 ( 1,650円 )	20日目	SL-ROCAN25-12-50
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-8-15
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-8-20
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-8-25
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-8-30
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-8-40
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-8-50
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-10-15
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-10-20
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-10-25
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-10-30
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-10-40
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-10-50
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-12-15
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-12-20
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-12-25
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-12-30
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-12-40
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-12-50
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-15-15
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-15-20
1,190円 ( 1,309円 )	20日目	SL-ROCAN30-15-25
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-15-30
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-15-40
1,630円 ( 1,793円 )	20日目	SL-ROCAN30-15-50
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-10-20
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-10-25
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-10-30
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-10-40
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-10-50
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-12-20
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-12-25
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-12-30
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-12-40
1,770円 ( 1,947円 )	20日目	SL-ROCAN35-12-50
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-15-20
1,280円 ( 1,408円 )	20日目	SL-ROCAN35-15-25

...

基本情報
納期・価格

基本情報

タップ付きタイプの金属ローラーです。タップを利用することで、軸への取り付けが容易に出来ます。
形状はストレートまたはクラウンタイプの2種類がございます。材質はステンレス(SUS304)、アルミ(アルミ合金)からご選択頂けます。
ご指定可能な寸法範囲については規格表をご参照ください。

ご注意

止めねじは付属しておりません。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		ストレート		クラウン
		芯材のみ		芯材のみ
		ROLSN	ROLAN	ROCSN	ROCAN
20	15〜25	870	750	1,130	990
20	30〜50	1,160	1,000	1,560	1,380
25	15〜25	1,030	830	1,310	1,080
25	30〜50	1,370	1,110	1,800	1,500
30	15〜25	1,160	920	1,440	1,190
30	30〜50	1,550	1,220	2,010	1,630
35	20〜25	1,320	1,010	1,650	1,280
35	30〜50	1,770	1,340	2,260	1,770
40	20〜25	1,660	1,220	2,010	1,510
40	30〜50	2,340	1,730	2,730	2,080
50	25	1,870	1,320	2,230	1,650
	30〜50	2,820	2,020	3,050	2,250
	100	3,640	2,430	3,870	2,720
60	30〜50	3,080	2,180	3,300	2,450
60	100	3,730	2,630	4,200	2,950
80	40〜50	3,220	2,460	3,450	2,570
80	100	4,230	2,840	4,700	3,160

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜14	15〜19	20〜50	51〜
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●ROLSN・ROCSN

日目出荷

●ROLAN・ROCAN

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
丸ベルト用溝付ローラ（ピッチ、センター振り分けタイプ）ベアリング付タイプ
溝付きローラ。溝位置センター振り分けのタイプです。溝ピッチが一定の際に便利にご利用いただけます。
ミスミ
丸ベルト用溝付ローラ（両端ピッチ指定タイプ）ベアリング付タイプ
溝付きローラ。ローラ長さ、溝の位置を1㎜単位で指定可能。ローラ両端に丸ベルトを使用した搬送に便利な商品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
