樹脂ローラ －切削タイプ－
- 通常単価(税別)
- -
- 税込単価
- -
樹脂にベアリングを圧入した、樹脂ローラーです。形状はストレートタイプまたは両フ...
詳細情報を確認する規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 種類
- 樹脂ローラ
- ローラ形状
- ストレート
- 取付方法
- ベアリング付
- 長さ (mm)
- ～50 / 50.1～100
- 表面処理
- なし
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が98型番あります。

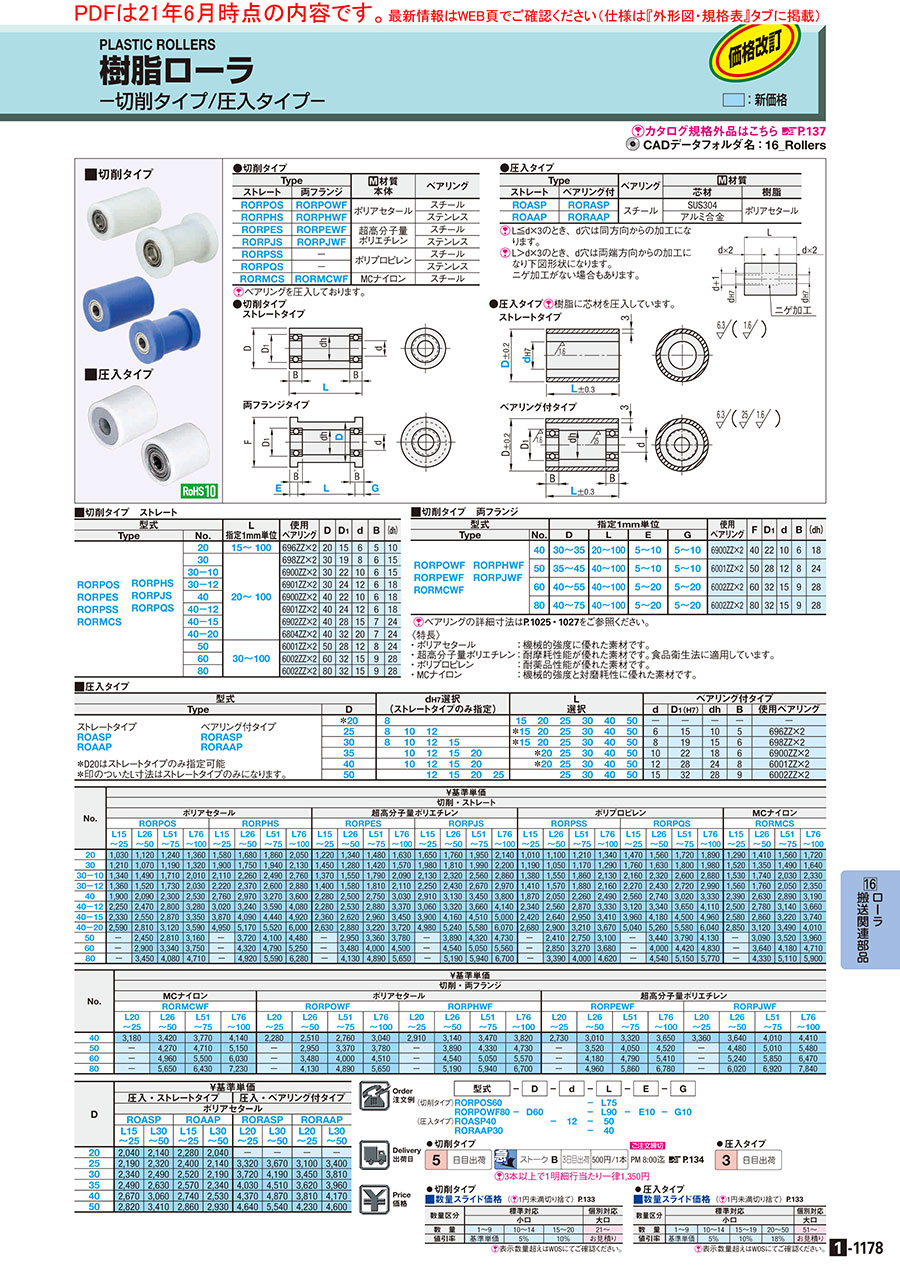

外形図・規格表
●切削タイプ
ストレートタイプ
両フランジタイプ
ストレートタイプ
両フランジタイプ
●切削タイプ
[ ! ]ベアリングを圧入しております。
| Type | [ M ]材質 本体 | ベアリング | |
| ストレート | 両フランジ | ||
| RORPOS | RORPOWF | ポリアセタール | スチール |
| RORPHS | RORPHWF | ステンレス | |
| RORPES | RORPEWF | 超高分子量 ポリエチレン | スチール |
| RORPJS | RORPJWF | ステンレス | |
| RORPSS | − | ポリプロピレン | スチール |
| RORPQS | − | ステンレス | |
| RORMCS | RORMCWF | MCナイロン | スチール |
規格表
| 型式 | − | D | − | L | − | E | − | G | |
| (切削タイプ) | RORPOS60 RORPOWF80 | − | D60 | − − | L75 L90 | − | E10 | − | G10 |
■切削タイプ ストレート
| 型式 | L 指定1mm単位 | 使用ベアリング | D | D1 | d | B | (dh) | ||
| Type | No. | ||||||||
| RORPOS RORPES RORPSS RORMCS | RORPHS RORPJS RORPQS | 20 | 15〜 100 | 696ZZ×2 | 20 | 15 | 6 | 5 | 10 |
| 30 | 20〜 100 | 698ZZ×2 | 30 | 19 | 8 | 6 | 15 | ||
| 30−10 | 6900ZZ×2 | 30 | 22 | 10 | 6 | 15 | |||
| 30−12 | 6901ZZ×2 | 30 | 24 | 12 | 6 | 18 | |||
| 40 | 6900ZZ×2 | 40 | 22 | 10 | 6 | 18 | |||
| 40−12 | 6901ZZ×2 | 40 | 24 | 12 | 6 | 18 | |||
| 40−15 | 6902ZZ×2 | 40 | 28 | 15 | 7 | 24 | |||
| 40−20 | 6804ZZ×2 | 40 | 32 | 20 | 7 | 24 | |||
| 50 | 30〜100 | 6001ZZ×2 | 50 | 28 | 12 | 8 | 24 | ||
| 60 | 6002ZZ×2 | 60 | 32 | 15 | 9 | 28 | |||
| 80 | 6002ZZ×2 | 80 | 32 | 15 | 9 | 28 | |||
■切削タイプ 両フランジ
[ ! ]ベアリングの詳細寸法はP.1017・1021をご参照ください。
| 型式 | 指定1mm単位 | 使用ベアリング | F | D1 | d | B | (dh) | |||||
| Type | No. | D | L | E | G | |||||||
| RORPOWF RORPEWF RORMCWF | RORPHWF RORPJWF | 40 | 30〜35 | 20〜100 | 5〜10 | 5〜10 | 6900ZZ×2 | 40 | 22 | 10 | 6 | 18 |
| 50 | 35〜45 | 40〜100 | 5〜10 | 5〜10 | 6001ZZ×2 | 50 | 28 | 12 | 8 | 24 | ||
| 60 | 40〜55 | 40〜100 | 5〜20 | 5〜20 | 6002ZZ×2 | 60 | 32 | 15 | 9 | 28 | ||
| 80 | 40〜75 | 40〜100 | 5〜20 | 5〜20 | 6002ZZ×2 | 80 | 32 | 15 | 9 | 28 | ||
〈特長〉
・ポリアセタール ：機械的強度に優れた素材です。
・超高分子量ポリエチレン：耐摩耗性能が優れた素材です。食品衛生法に適用しています。
・ポリプロピレン ：耐薬品性能が優れた素材です。
・MCナイロン ：機械的強度と対磨耗性に優れた素材です。
商品特徴詳細
■商品特徴
特徴1：ローラをポリアセタール/超高分子量ポリエチレン/ポリプロピレン/MCナイロンなどの樹脂素材に圧入しています。
特徴2：ポリアセタール材料は優れた機械的強度を持ち、広く使用されています。
特徴3：超高分子量ポリエチレンは、耐摩耗性に優れた樹脂材料です。
特徴4：ポリプロピレンは耐薬品性に優れた樹脂素材です。
特徴5：MCナイロンは機械的強度と耐摩耗性に優れた樹脂素材です。
特徴6：MCナイロン素材はポリアセタールよりも優れた耐摩耗性を備えています。
■使用ベアリング詳細
| 型式 | d | D | B | r （min） | 基本定格荷重 | 許容回転数 rpm （参考） | 取付関係寸法 | 質量 （g） （参考） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cr（動）N | Cor（静）N | Ds （min） | dh （max） | R （max） | |||||||
| B696ZZ | 6 | 15 | 5 | 0.2 | 1350 | 530 | 40000 | 7.6 | 13.4 | 0.2 | 3.72 |
| B698ZZ | 8 | 19 | 6 | 0.3 | 1990 | 865 | 36000 | 10 | 17 | 0.3 | 7.18 |
| B6900ZZ | 10 | 22 | 6 | 0.3 | 2700 | 1270 | 32000 | 12 | 13 | 20 | 0.3 |
| B6901ZZ | 12 | 24 | 6 | 0.3 | 2890 | 1460 | 30000 | 14 | 15 | 22 | 0.3 |
| B6902ZZ | 15 | 28 | 7 | 0.3 | 4330 | 2250 | 26000 | 17 | 17.5 | 26 | 0.3 |
| B6804ZZ | 20 | 32 | 7 | 0.3 | 4000 | 2470 | 20000 | 22 | 22.5 | 30 | 0.3 |
| B6001ZZ | 12 | 28 | 8 | 0.3 | 5100 | 2390 | 27000 | 14 | 16 | 26 | 0.3 |
| B6002ZZ | 15 | 32 | 9 | 0.3 | 5900 | 2830 | 23000 | 17 | 19 | 30 | 0.3 |
kgf＝N×0.101972
注意・禁止事項
- 素材の色・表面粗さは、実際の商品によって異なる場合があります。
- 吸水により樹脂素材のサイズが変化しますので、長期間保管しないでください。 （特に吸水率の高い素材は変形しやすい）
- 樹脂は金属とは異なり、温度や湿度の変化により変形しやすく、寸法が変化する素材です。購入した部品を保管する場合は、必ず室温（20度）で保管してください。 特にMCナイロンは吸水率が高く、湿気や湿気により寸法が変化しやすい素材です。サイズのデザインと保管には特に注意してください。
- ベアリングの取り外しはできません。
製品比較情報
| 形状 | 樹脂ローラ -切削タイプ- | ストレート/クラウン タイプ | ベアリング付きタイプ | ウレタン厚み選択タイプ | ウレタン厚み選択 ベアリング付きタイプ | 芯材圧入式 ストレートタイプ | 芯材圧入式 ベアリングタイプ |
|---|---|---|---|---|---|---|---|
| 加工 | ー | ライニング | ライニング | ライニング | ライニング | 圧入 | 圧入 |
| 画像 |  |  |  |  |  |  |  |
| 外径（D）寸法 | 20 ～ 80 | 20 ～ 80 | 25 ～ 50 | 20 ～ 100 | 40 ～ 100 | 20 ～ 50 | 25 ～ 50 |
| 表面材質 | ポリアセタール、超高分子量ポリエチレン、 ポリプロピレン、MCナイロン | ウレタン（自然色）,制電性ウレタン（グレー）,シリコンゴム（ライトグレー）,耐熱ウレタン（赤褐色）,NBR（黒） | ウレタン（自然色） | ウレタン（自然色）,発泡ウレタン（緑）,クロロプレンゴムスポンジ | |||
| 使用例 | ストッカー、AGV（駆動輪）、OHT、コンベア | ||||||
関連リンク
■規格外品サービスのご案内
・寸法変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
樹脂にベアリングを圧入した、樹脂ローラーです。形状はストレートタイプまたは両フランジタイプの2種類です。
ベアリング材質はスチールまたはステンレスでご指定頂けます。
樹脂の材質はポリアセタール(白色)、超高分子量ポリエチレン（白色）、ポリプロピレン(白色)、MCナイロン(青色)から選択可能です。
各材質特性は下記の通りです。
ポリアセタール：機械的強度に優れています。
超高分子量ポリエチレン：耐摩耗性に優れ、食品衛生法に適用しています。
ポリプロピレン：耐薬品性に優れています。
MCナイロン：機械的強度と耐摩耗性に優れています。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | |||||||||||||||||||||||||||
| 切削・ストレ−ト | ||||||||||||||||||||||||||||
| ポリアセタ−ル | 超高分子量ポリエチレン | ポリプロピレン | MCナイロン | |||||||||||||||||||||||||
| RORPOS | RORPHS | RORPES | RORPJS | RORPSS | RORPQS | RORMCS | ||||||||||||||||||||||
| L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | L15 | L26 | L51 | L76 | |
| 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | |
| 20 | 1,080 | 1,180 | 1,300 | 1,430 | 1,660 | 1,760 | 1,950 | 2,150 | 1,280 | 1,410 | 1,550 | 1,710 | 1,730 | 1,850 | 2,050 | 2,250 | 1,060 | 1,160 | 1,270 | 1,410 | 1,540 | 1,640 | 1,810 | 1,980 | 1,350 | 1,480 | 1,640 | 1,810 |
| 30 | 1,270 | 1,120 | 1,250 | 1,390 | 2,000 | 1,840 | 2,040 | 2,240 | 1,520 | 1,340 | 1,490 | 1,650 | 2,080 | 1,900 | 2,090 | 2,310 | 1,250 | 1,100 | 1,230 | 1,350 | 1,850 | 1,710 | 1,890 | 2,080 | 1,600 | 1,420 | 1,560 | 1,720 |
| 30−10 | 1,410 | 1,560 | 1,800 | 2,110 | 2,220 | 2,370 | 2,610 | 2,900 | 1,440 | 1,630 | 1,880 | 2,190 | 2,240 | 2,440 | 2,690 | 3,000 | 1,450 | 1,630 | 1,950 | 2,240 | 2,270 | 2,440 | 2,730 | 3,020 | 1,610 | 1,830 | 2,130 | 2,450 |
| 30−12 | 1,430 | 1,600 | 1,820 | 2,130 | 2,330 | 2,490 | 2,730 | 3,020 | 1,470 | 1,660 | 1,900 | 2,220 | 2,360 | 2,550 | 2,800 | 3,120 | 1,480 | 1,650 | 1,970 | 2,270 | 2,380 | 2,550 | 2,860 | 3,140 | 1,640 | 1,850 | 2,150 | 2,470 |
| 40 | 2,000 | 2,190 | 2,420 | 2,660 | 2,900 | 3,120 | 3,430 | 3,780 | 2,390 | 2,630 | 2,890 | 3,180 | 3,060 | 3,290 | 3,620 | 3,990 | 1,960 | 2,150 | 2,370 | 2,610 | 2,690 | 2,880 | 3,170 | 3,500 | 2,510 | 2,760 | 3,030 | 3,350 |
| 40−12 | 2,360 | 2,590 | 2,940 | 3,440 | 3,170 | 3,400 | 3,770 | 4,280 | 2,390 | 2,660 | 3,020 | 3,540 | 3,210 | 3,490 | 3,840 | 4,350 | 2,460 | 2,690 | 3,010 | 3,500 | 3,280 | 3,510 | 3,830 | 4,320 | 2,630 | 2,920 | 3,300 | 3,840 |
| 40−15 | 2,450 | 2,680 | 3,010 | 3,520 | 4,060 | 4,290 | 4,660 | 5,170 | 2,480 | 2,750 | 3,110 | 3,620 | 4,100 | 4,370 | 4,740 | 5,250 | 2,540 | 2,770 | 3,100 | 3,580 | 4,160 | 4,390 | 4,730 | 5,210 | 2,710 | 3,000 | 3,380 | 3,930 |
| 40−20 | 2,720 | 2,950 | 3,280 | 3,770 | 5,200 | 5,430 | 5,800 | 6,300 | 2,760 | 3,020 | 3,380 | 3,910 | 5,230 | 5,500 | 5,860 | 6,370 | 2,810 | 3,050 | 3,370 | 3,850 | 5,290 | 5,520 | 5,860 | 6,340 | 2,990 | 3,280 | 3,660 | 4,210 |
| 50 | － | 2,570 | 2,950 | 3,320 | － | 3,910 | 4,310 | 4,700 | － | 3,100 | 3,530 | 3,970 | － | 4,080 | 4,540 | 4,970 | － | 2,530 | 2,890 | 3,260 | － | 3,610 | 3,980 | 4,340 | － | 3,240 | 3,700 | 4,160 |
| 60 | － | 3,050 | 3,510 | 3,940 | － | 4,540 | 5,030 | 5,510 | － | 3,650 | 4,200 | 4,730 | － | 4,770 | 5,300 | 5,840 | － | 2,990 | 3,430 | 3,860 | － | 4,200 | 4,640 | 5,070 | － | 3,820 | 4,390 | 4,950 |
| 80 | － | 3,620 | 4,280 | 4,950 | － | 5,170 | 5,870 | 6,590 | － | 4,340 | 5,130 | 5,930 | － | 5,450 | 6,240 | 7,040 | － | 3,560 | 4,200 | 4,850 | － | 4,770 | 5,410 | 6,060 | － | 4,550 | 5,370 | 6,200 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| No. | ￥基準単価 | |||||||||||||||||||
| 切削・両フランジ | ||||||||||||||||||||
| MCナイロン | ポリアセタ−ル | 超高分子量ポリエチレン | ||||||||||||||||||
| RORMCWF | RORPOWF | RORPHWF | RORPEWF | RORPJWF | ||||||||||||||||
| L20 | L26 | L51 | L76 | L20 | L26 | L51 | L76 | L20 | L26 | L51 | L76 | L20 | L26 | L51 | L76 | L20 | L26 | L51 | L76 | |
| 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | 〜25 | 〜50 | 〜75 | 〜100 | |
| 40 | 3,340 | 3,590 | 3,960 | 4,350 | 2,390 | 2,640 | 2,900 | 3,190 | 3,060 | 3,300 | 3,640 | 4,010 | 2,870 | 3,160 | 3,490 | 3,830 | 3,530 | 3,820 | 4,210 | 4,630 |
| 50 | － | 4,480 | 4,950 | 5,410 | － | 3,100 | 3,540 | 3,970 | － | 4,080 | 4,550 | 4,970 | － | 3,700 | 4,250 | 4,750 | － | 4,700 | 5,260 | 5,750 |
| 60 | － | 5,210 | 5,780 | 6,330 | － | 3,650 | 4,200 | 4,740 | － | 4,770 | 5,300 | 5,850 | － | 4,390 | 5,030 | 5,680 | － | 5,500 | 6,140 | 6,790 |
| 80 | － | 5,930 | 6,750 | 7,590 | － | 4,340 | 5,130 | 5,930 | － | 5,450 | 6,240 | 7,040 | － | 5,210 | 6,150 | 7,120 | － | 6,320 | 7,270 | 8,230 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21〜 |
| 値引率 | 基準単価 | 5％ | 10％ | お見積リ |
