支点段付ねじ マイナス溝
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 基本形状
- マイナス溝
ご注意
- 精密洗浄・電解研磨を行った支点段付ねじ マイナス溝を新発売いたしました。
- ねじ元逃げ加工は在庫品の選択タイプではご指定できません。逃げ加工が必要な場合は、フリー指定タイプで追加工PCをご選択ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が246型番あります。

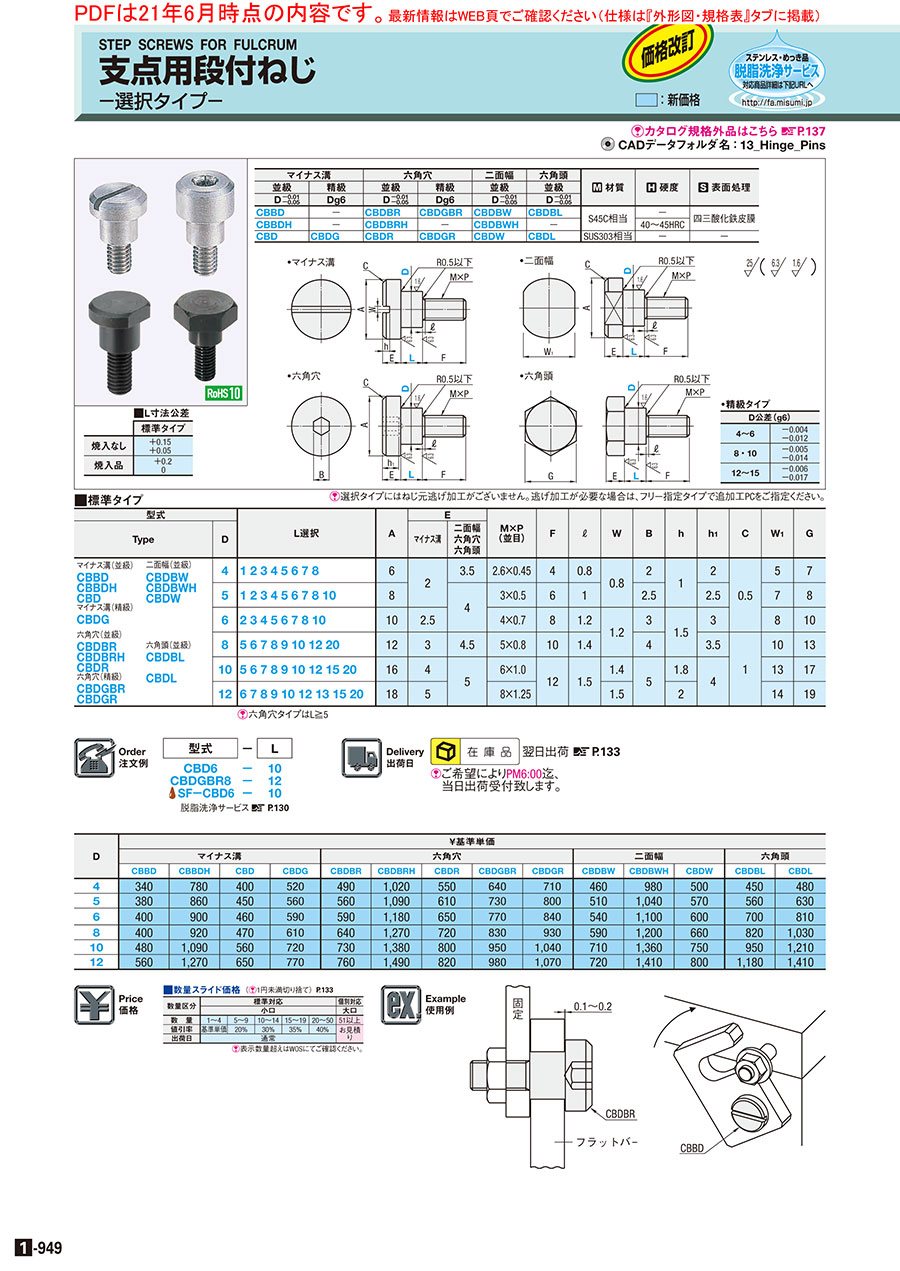

外形図・規格表
[ ! ]選択タイプにはねじ元逃げ加工がございません。逃げ加工が必要な場合は、フリー指定タイプで追加工PCをご指定ください。
・選択タイプ ・フリー指定タイプ
| 選択タイプ | フリー指定タイプ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |||
| 並級 | 精級 | 並級 | |||||
| D | −0.01 −0.05 | Dg6 | D | −0.01 −0.05 | |||
| CBBD | − | FCBBD | S45C相当 | − | 四三酸化鉄皮膜 | ||
| CBBDH | − | FCBBDH | 40〜45HRC | ||||
| − | − | FCBMD | − | 無電解ニッケルメッキ | |||
| − | − | FCBMDH | 40～45HRC | ||||
| − | − | FCBSD | SUS304 | − | − | ||
| CBD | CBDG | FCBD | SUS303相当 | − | |||
| − | − | FCBDH | SUS440Cまたは 13Cr系ステンレス | 45～50HRC | |||
規格表
| 型式 | - | L | - | A | - | E | - | F |
| CBD6 | - | 10 | ||||||
| FCBBD6 | - | 10.0 | - | A10 | - | E2.5 | - | F6 |
■L寸法公差
| 選択タイプ | フリー指定タイプ | |
| 焼入なし | ＋0.15 ＋0.05 | ＋0.1 0 |
| 焼入品 | ＋0.2 0 | ＋0.2 0 |
◦精級タイプ
| D公差(g6) | |
| 4〜6 | －0.004 －0.012 |
| 8・10 | －0.005 －0.014 |
| 12 | －0.006 －0.017 |
■選択タイプ
| 型式 | L選択 | A | E | M×P(並目) | F | ℓ | W | h | C | |
| Type | D | |||||||||
| マイナス溝(並級) CBBD CBBDH CBD マイナス溝(精級) CBDG | 4 | 1 2 3 4 5 6 7 8 | 6 | 2 | 2.6×0.45 | 4 | 0.8 | 0.8 | 1 | 0.5 |
| 5 | 1 2 3 4 5 6 7 8 10 | 8 | 2 | 3×0.5 | 6 | 1 | 0.8 | 1 | 0.5 | |
| 6 | 2 3 4 5 6 7 8 10 | 10 | 2.5 | 4×0.7 | 8 | 1.2 | 1.2 | 1.5 | 0.5 | |
| 8 | 5 6 7 8 9 10 12 20 | 12 | 3 | 5×0.8 | 10 | 1.4 | 1.2 | 1.5 | 1 | |
| 10 | 5 6 7 8 9 10 12 15 20 | 16 | 4 | 6×1.0 | 12 | 1.5 | 1.4 | 1.8 | 1 | |
| 12 | 6 7 8 9 10 12 13 15 20 | 18 | 5 | 8×1.25 | 12 | 1.5 | 1.5 | 2 | 1 | |
■フリー指定タイプ
| 型式 | L 指定0.1mm単位 | A 選択 | E 指定0.1mm単位 | F 指定1mm単位 | M×P (並目) | ℓ | W | h | C | |||||
| Type | D | |||||||||||||
マイナス溝(並級) (D≦12) FCBBD FCBBDH FCBMD FCBMDH FCBSD FCBD FCBDH | 4 | 1.0〜20.0 | 6 | 8 | 2.0〜4.0 | 3・4 | 2.6×0.45 | 0.8 | 0.8 | 1 | 0.5 | |||
| 5 | 8 | 10 | 3〜6 | 3×0.5 | 1 | |||||||||
| 6 | 8 | 10 | 12 | 2.5〜4.5 | 4〜8 | 4×0.7 | 1.2 | 1.2 | 1.5 | |||||
| 8 | 10 | 12 | 16 | 5〜10 | 5×0.8 | 1.4 | 1 | |||||||
| 10 | 1.0～30.0 | 12 | 16 | 18 | 20 | 3.0〜5.0 | 6〜12 | 6×1.0 | 1.5 | 1.4 | 1.8 | 1 | ||
| 12 | 16 | 18 | 20 | 22 | 24 | 8〜12 | 8×1.25 | 1.5 | 2 | |||||
追加工
| 型式 | − | L | − | A | − | E | − | F | − | (PC) |
| FCBBD6 FCBD8 | − − | 12.6 16.5 | − − | A10 A12 | − − | E3.0 E3.5 | − − | F6 F8 | − − | PC PC |
| 3 | 日目出荷 |
[ NG ]ストーク不可
・焼入品
| 5 | 日目出荷 |
[ NG ]ストーク不可
| Alterations | ねじ元逃げ加工 | ねじ径変更 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | PC | MC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | ねじ元を逃げ加工します。
| 指定方法 MC3
[ ! ]D寸法と同じMCを選択する場合には、 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | 200 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【規格拡張】
・ステンレス材に、より防錆力の高いSUS304品を追加しました。
・無電解ニッケルメッキ品、硬度40～45HRCの焼入れ品を追加しました。
ご注意
- 精密洗浄・電解研磨を行った支点段付ねじ マイナス溝を新発売いたしました。
- ねじ元逃げ加工は在庫品の選択タイプではご指定できません。逃げ加工が必要な場合は、フリー指定タイプで追加工PCをご選択ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||
| 選択タイプ | フリー指定タイプ | |||||||||
| CBBD | CBBDH | CBD | CBDG | FCBBD | FCBBDH | FCBMD | FCBMDH | FCBSD FCBD | FCBDH | |
| 4 | 360 | 820 | 420 | 550 | 460 | 1,070 | 490 | 1,180 | 550 | 1,610 |
| 5 | 400 | 900 | 470 | 590 | 600 | 1,350 | 630 | 1,460 | 690 | 2,040 |
| 6 | 420 | 950 | 480 | 620 | 750 | 1,700 | 780 | 1,820 | 860 | 2,550 |
| 8 | 420 | 970 | 490 | 640 | 840 | 1,920 | 870 | 2,050 | 980 | 2,890 |
| 10 | 500 | 1,140 | 590 | 760 | 1,000 | 2,290 | 1,040 | 2,420 | 1,160 | 3,430 |
| 12 | 590 | 1,330 | 680 | 810 | 1,160 | 2,660 | 1,200 | 2,780 | 1,350 | 3,990 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
●選択タイプ
[ ! ]表示数量超えはWOSにてご確認ください。
●フリー指定タイプ
[ ! ]焼入品は151本以上の場合、出荷日・価格共にお見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
●選択タイプ
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | |||||
| 数 量 | 1〜4 | 5～9 | 10〜14 | 15〜19 | 20〜50 | 51以上 |
| 値引率 | 基準単価 | 20% | 30% | 35% | 40% | お見積り |
| 出荷日 | 通常 | |||||
●フリー指定タイプ
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1～4 | 5～12 | 13～19 | 20〜49 | 50～200 | 201～300 | 301以上 |
| 値引率 | 基準単価 | 10％ | 20％ | 28％ | 30% | 33% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋3日 | ＋5日 | |||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
