ミスミ

ミニチュアすべりねじ　両端段付タイプ

カタログ |P.1-841

通常単価(税別): -

税込単価: -

通常出荷日：3日目

ステンレス製ねじ軸と摺動性樹脂ナットにより、グリスレスで耐食性良く、静かに使用できます。

4.64.6

「ミニチュアすべりねじ　高強度樹脂シリーズ（MTSP～）」のねじ軸・ナットとの互換性はございません。
「ミニチュアすべりねじ（MSSR～）」のねじ軸・ナットとご使用いただくようお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

ミニチュアすべりねじ　ストレートタイプ/ナット

通常価格(税別)： 4,000円 (税込価格：4,400円)

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ミニチュアすべりねじ　片端段付タイプ

通常出荷日：3 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

両端段付タイプ

[ ! ]軸とナットはセットされています。

指示無き寸法公差（ねじ部を除く）

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8

[ ! ]JIS B 0405ｍ級(中級)に準拠。

Type		[ M ]材質
Type		軸	ナット
MSSRW	右ねじ	SUS304	特殊樹脂

規格表

型式	−	L	−	F	−	V	−	S	−	Q
MSSRW1202	−	250	−	F20	−	V6	−	S8	−	Q6

型式			指定1mm単位		V・Q選択	条数	樹脂ナット寸法							許容アキシアル荷重 N(参考)	許容回転速度 rpm(参考)	締付トルク N・mm
Type	D	リード	L	F・S	V・Q選択	条数	D₁	H	A	T	B	P	d	許容アキシアル荷重 N(参考)	許容回転速度 rpm(参考)	締付トルク N・mm
MSSRW	4	01	30〜150	2≦F≦V×3 2≦S≦Q×3	2.5	1	10	23	11.5	3.5	15	15	2.9	50	2500	180
	4	02	30〜150		2.5	2	10	23	11.5	3.5	15	15	2.9	60	2500	180
	6	01	30〜250		3 4	1	12	26	14.5	3.5	17	18	3.4	120	2000	400
		02				1	12	26	14.5	3.5	17	18	3.4	60	2000	400
		09				4	12	26	14.5	3.5	17	18	3.4	90	2000	400
		18				4	12	26	14.5	3.5	17	18	3.4	110	2000	400
	8	01	40〜250		4 5	1	14	29	18	4	18	21	3.4	200	2000	400
		02	40〜250			1	14	29	18	4	18	21	3.4	290	2000	400
		12	40〜350	＊2≦F≦V×4 2≦S≦Q×4		4	14	29	18	4	18	21	3.4	210	2000	400
		24	40〜350	＊2≦F≦V×4 2≦S≦Q×4	4 5 6	6	14	29	18	4	18	21	3.4	210	2000	400
	10	02	50〜250	2≦F≦V×5 2≦S≦Q×5	5 6 7	1	16	33	22	5	21	24	4.5	460	1500	500
		15	50〜500			4	16	33	22	5	21	24	4.5	410	1500	500
		30	50〜500			6	16	33	22	5	21	24	4.5	440	1500	500
	12	02	50〜250		6 7 8 9	1	18	35	25	5	22	26	4.5	660	1000	500
		18	50〜550			6	18	35	25	5	22	26	4.5	750	1000	500
		36	50〜550			6	18	35	25	5	22	26	4.5	540	1000	500

[ ! ] 軸端加工側にセンター穴がつく場合があります。　＊V,Q＝4の場合、F,SはV,Qの3倍以下となります。
[ ! ] 締付トルクは樹脂ナットを固定する場合の取付ねじに適用します。
[ ! ]ナットのみの購入は>>こちら(MSSRN)。ナットを交換される場合、位置再現性が変化するためご注意ください。
[ ! ]リードとは、ねじ一回転でナットが進む量です。（例：30は、30mm/1回転）

追加工

型式

−

(AC・SC…etc.)

MSSRW1202

−

250

−

F20

−

AQ13.3

Alterations

止め輪溝追加工

二面幅追加工

並目タップ穴追加工

おねじ追加工

四角取追加工

キー溝追加工

Code

AC（V部）　AQ（Q部）

SC（V部）
SQ（Q部）

MC（V部）　MQ（Q部）

BV（V部）
BC（Q部）

ZC（V部）
ZQ（Q部）

KV（V部）　KC（Q部）

Spec.

AC・AQ＝指定0.1mm単位
AC・AQ≦F（S）－m－n
m,n値は下部表参照（mは公
差を含めて計算）

指定方法

AC13.3

AC＝V部に加工
AQ＝Q部に加工

V・Q	e許容差		m	＋0.14 　0	n	加工限度

2.5	2	＋0.06 　0	0.5		n≧1.2
3
4	2.5
5	3		0.7
6	4	＋0.075 　0
7
8	5
9	6		0.9

SC,SQ,SW,SY＝
指定1mm単位
SC＝V部に加工
SQ＝Q部に加工

[！]V,Qいずれか
1ヶ所のみ適用

指定方法

SC5－SW5－SY5

[！]SC（SQ）＝0
又はSC（SQ）≧2

[！]V（Q）≧6に
適用

[！]SW≧Q（V）－2
[！]3≦SY≦20

MC＝V部に加工
MQ＝Q部に加工

指定方法

MC5

V・Q	MC・MQ（選択範囲）
6	3
7・8	3・4
9	3・4・5

[！]V（Q）≧6に適用
[！]他の追加工との組み合
わせで軸端の肉厚が1mm
未満となる指定は不可

[ NG ]V（Q）＝9は適用不可

BC（BV）≦S（F）－
（ねじ Pitch×2）
BV,BC≦M×3

指定方法

BC10

BV＝V部に加工
BC＝Q部に加工

V・Q	M×Pitch
2.5	M2.5×0.45
3	M3 ×0.5
4	M4 ×0.5
5	M5 ×0.5
6	M6 ×0.75
8	M8 ×1.0

並目:M2.5 , M3
細目:M4～M8

A＝指定1mm単位
ZC＝V部に加工
ZQ＝Q部に加工
[！]V,Qいずれか
　 1ヶ所のみ適用

指定方法

ZC6－W5－A8
[！]同一軸上に他の
追加工併用不可

ZC（ZQ）	W
6・7	5
8	6
9	7

[！]V・Q≧6に適用
[！]5≦A≦20
[！]V（Q）＝ZC（ZQ）

KC・KV・C＝指定1mm
単位

指定方法

KC8－C10

KV＝V部に加工
KC＝Q部に加工
[！]C寸法はb₁以上で指定

[！]C≦S（F）/2
[！]C＋KC（KV）＜S（F）
[！]KC（KV）≧2
[！]KC（KV）＝0のとき

[！]F+M55（S）ーCーKC（KV）≧2
適応する軸径 V・Q	軸キー溝の寸法
	b₁		t₁		r₁
	基準寸法	許容差 (N9)	基準寸法	許容差
6・7	2	－0.004 －0.029	1.2	＋0.1 0	0.08 ～0.16
8・9	3		1.8

[！]V, Qいずれか1ケ所のみ適用

￥/1 Code

400

200

800

400

[！]追加工の位置指定は、背切り壁から2mm以上の隙間をあけて指定して下さい。詳細はこちら
[！] 同一軸上の回転方向に複数の追加工が重なるような指定はできません。詳細はこちら
[！]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。また、位相は任意になります。詳細はこちら

■特長
すべりねじの樹脂ナットはPPSをベース材に摺動特性を向上させるため固体潤滑材（ふっ素樹脂等）を添加した特殊樹脂を採用しております。
ポリプロピレン・ナイロン・ポリアセタールと比較して、摺動特性・耐熱性及び吸水性に優れた材料です。ボールねじと比較して低騒音で、台形ねじよりも低トルクで軽く摺動します。

■ナット材料特性

項目	試験方法	単位	値
ベース材	ー	ー	PPS
比重	ASTM D792	ー	1.53
引張強さ	ASTM D638	Mpa	51
硬さ	ー	ロックウェルR	110
伸び	ASTM D638	%	3
吸水率	ASTM D570	%	0.05
使用限界温度	ー	℃	140

■注意
①使用による摩耗やメンテナンス時の部品交換により、位置再現性は変化します。
②グリース使用の場合は、「モリブデン系」、「シリコン系」のグリースは
使用できません。
ナットに支障がでますので絶対に使用しないでください。
③すべり特性は温度25℃を基準とします。温度差により特性が変化する場合が
あります。
④ナットはPPSベース材につき、衝撃や過剰締め付けにより「割れ」「変形」を
生じることがあります。

■ねじ精度■リードについて
・初期累積リード誤差 ±0.21/300mmリードは1回転時の移動距離になります。
（基準温度25℃）リード01⇒1回転時移動量1mm
・曲がり精度 0.16以内リード24⇒1回転時移動量24mm

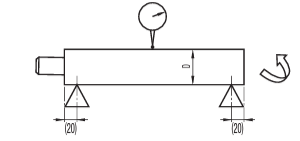

曲がり測定方法

ねじ軸の両端をVブロックで支持し
任意の点で軸を回転させてダイヤルゲージの振れを測定

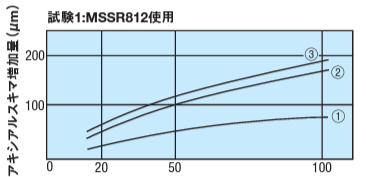

■摩耗データ（参考値）

ナット移動距離（km）
①：ドライ、アキシアル荷重50N、回転数500rpm
②：ドライ、アキシアル荷重100N、回転数500rpm
③：ドライ、アキシアル荷重200N、回転数500rpm

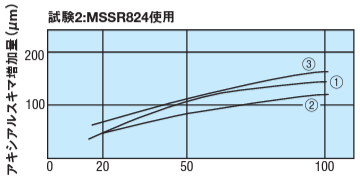

ナット移動距離（km）
①：ドライ、アキシアル荷重200N、回転数500rpm
②：ドライ、アキシアル荷重200N、回転数1000rpm
③：ドライ、アキシアル荷重200N、回転数2000rpm

型番リスト

表示件数

型番

MSSRW1002-[50-250/1]-F[2-35/1]-V[5,6,7]-S[2-35/1]-Q[5,6,7]

MSSRW1015-[50-500/1]-F[2-35/1]-V[5,6,7]-S[2-35/1]-Q[5,6,7]

MSSRW1030-[50-500/1]-F[2-35/1]-V[5,6,7]-S[2-35/1]-Q[5,6,7]

MSSRW1202-[50-250/1]-F[2-45/1]-V[6,7,8,9]-S[2-45/1]-Q[6,7,8,9]

MSSRW1218-[50-550/1]-F[2-45/1]-V[6,7,8,9]-S[2-45/1]-Q[6,7,8,9]

MSSRW1236-[50-550/1]-F[2-45/1]-V[6,7,8,9]-S[2-45/1]-Q[6,7,8,9]

MSSRW401-[30-150/1]-F[2-7/1]-V2.5-S[2-7/1]-Q2.5

MSSRW402-[30-150/1]-F[2-7/1]-V2.5-S[2-7/1]-Q2.5

MSSRW601-[30-250/1]-F[2-12/1]-V[3,4]-S[2-12/1]-Q[3,4]

MSSRW602-[30-250/1]-F[2-12/1]-V[3,4]-S[2-12/1]-Q[3,4]

MSSRW609-[30-250/1]-F[2-12/1]-V[3,4]-S[2-12/1]-Q[3,4]

MSSRW618-[30-250/1]-F[2-12/1]-V[3,4]-S[2-12/1]-Q[3,4]

MSSRW801-[40-250/1]-F[2-15/1]-V[4,5]-S[2-15/1]-Q[4,5]

MSSRW802-[40-250/1]-F[2-15/1]-V[4,5]-S[2-15/1]-Q[4,5]

MSSRW812-[40-350/1]-F[2-20/1]-V[4,5]-S[2-20/1]-Q[4,5]

MSSRW824-[40-350/1]-F[2-24/1]-V[4,5,6]-S[2-24/1]-Q[4,5,6]

ねじの呼び D

(φ)

リード

全長Ｌ

(mm)

RoHS?

最小発注数量

10	02	50 ～ 250	2 ～ 35	5 ～ 7	2 ～ 35	5 ～ 7	10	1個
10	15	50 ～ 500	2 ～ 35	5 ～ 7	2 ～ 35	5 ～ 7	10	1個
10	30	50 ～ 500	2 ～ 35	5 ～ 7	2 ～ 35	5 ～ 7	10	1個
12	02	50 ～ 250	2 ～ 45	6 ～ 9	2 ～ 45	6 ～ 9	10	1個
12	18	50 ～ 550	2 ～ 45	6 ～ 9	2 ～ 45	6 ～ 9	10	1個
12	36	50 ～ 550	2 ～ 45	6 ～ 9	2 ～ 45	6 ～ 9	10	1個
4	01	30 ～ 150	2 ～ 7	2.5	2 ～ 7	2.5	10	1個
4	02	30 ～ 150	2 ～ 7	2.5	2 ～ 7	2.5	10	1個
6	01	30 ～ 250	2 ～ 12	3 ～ 4	2 ～ 12	3 ～ 4	10	1個
6	02	30 ～ 250	2 ～ 12	3 ～ 4	2 ～ 12	3 ～ 4	10	1個
6	09	30 ～ 250	2 ～ 12	3 ～ 4	2 ～ 12	3 ～ 4	10	1個
6	18	30 ～ 250	2 ～ 12	3 ～ 4	2 ～ 12	3 ～ 4	10	1個
8	01	40 ～ 250	2 ～ 15	4 ～ 5	2 ～ 15	4 ～ 5	10	1個
8	02	40 ～ 250	2 ～ 15	4 ～ 5	2 ～ 15	4 ～ 5	10	1個
8	12	40 ～ 350	2 ～ 20	4 ～ 5	2 ～ 20	4 ～ 5	10	1個
8	24	40 ～ 350	2 ～ 24	4 ～ 6	2 ～ 24	4 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

ステンレス製ねじ軸と摺動性樹脂ナットにより、グリスレスで耐食性良く、静かに使用できます。

ご注意

「ミニチュアすべりねじ　高強度樹脂シリーズ（MTSP～）」のねじ軸・ナットとの互換性はございません。
「ミニチュアすべりねじ（MSSR～）」のねじ軸・ナットとご使用いただくようお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			￥基準単価
Type	D	リード	最短L〜100	L101〜200	L201〜300	L301〜400	L401〜550
MSSRW	4	01	5,380	5,520	－	－	－
	4	02	5,480	5,600	－	－	－
	6	01	5,510	5,670	5,910	－	－
		02				－	－
		09				－	－
		18				－	－
	8	01	5,760	5,930	6,180	－	－
		02	5,760	5,930	6,180	－	－
		12	5,950	6,110	6,370	6,660	－
		24	5,950	6,110	6,370	6,660	－
	10	02	6,010	6,160	6,430	－	－
		15	6,410	6,580	6,870	7,170	9,480
		30	6,410	6,580	6,870	7,170	11,150
	12	02	6,510	6,690	6,970	－	－
		18	7,560	7,760	8,100	8,450	11,570
		36	7,560	7,760	8,100	8,450	12,240

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜4	5〜7	8・9	10〜30	31～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ミニチュアすべりねじ　ストレートタイプ/ナット
ストレートタイプの商品です。ナット単品でも購入いただけます。
ミスミ
ミニチュアすべりねじ　片端段付タイプ
片端段付きタイプの商品です。ステンレス製ねじ軸と摺動性樹脂ナットにより、グリスレスで耐食性良く、静かに使用できます。
ミスミ
ミニチュアすべりねじ　高強度樹脂シリーズ両端段付タイプ
従来のすべりねじに比べて摩耗量が少なく低コストのすべりねじです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ミニチュアすべりねじ　両端段付タイプのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

テーブルの送りねじとして使用した。

満足度：5.02018/02/18

小型テーブルの送りねじとして使用し、ステッピングモータで精密制御した。ナット部分は樹脂で製作されていたのでバックラッシを...もっと読む

1人が参考にしています。

分析装置

満足度：4.02022/11/01

ボールネジの入手性が悪いところ代替えとして使用しています。充分代替えとして使用できるので重宝しています。

0人が参考にしています。

機械部品として使用

満足度：5.02021/12/15

機械内にシャッターを取付ける為に使用しました。動きもスムーズで満足しております。

0人が参考にしています。

手動テーブル用

満足度：5.02020/01/17

ワークテーブルの手動移動用として軸端に回転ハンドルを追加して使用。滑らかに動く

0人が参考にしています。

実験用の部品として

満足度：4.02018/03/30

光学系の反射装置の部品として使いました。多少のガタはありますが実験レベルではスムースに動くので問題ありませんでした。

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ミニチュアすべりねじ　両端段付タイプ	ミニチュアすべりねじ　高強度樹脂シリーズ両端段付タイプ	ミニチュアすべりねじ　片端段付タイプ	ミニチュアすべりねじ　高強度樹脂シリーズ片端段付タイプ	ステンレスすべりねじ左ねじストレートタイプ（ナット付き）	ステンレスすべりねじストレートタイプ（ナット付き）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	八幡ねじ	八幡ねじ
通常価格	-	-	-	-	3,368円 -	2,964円 -
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目〜
軸端形状	両端段付タイプ	両端段付タイプ	片端段付タイプ	片端段付タイプ	ストレートタイプ（軸端加工なし）	ストレートタイプ（軸端加工なし）
種類	すべりねじ	すべりねじ	すべりねじ	すべりねじ	すべりねじ	すべりねじ
ねじ方向	右ねじ	右ねじ	右ねじ	右ねじ	左ねじ	右ねじ
ねじ軸・ナット	セット品	セット品	セット品	セット品	-	-

よく一緒に購入される商品

ミスミ
ミニチュアすべりねじ　片端段付タイプ4
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
小径玉軸受　フランジ付両シールド形　ステ…4.2
通常価格(税別) : 370円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ミニチュアリニアガイド標準ブロック4.4
通常価格(税別) : -
通常出荷日 : 14日目
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
小径玉軸受　フランジ付両シールド形4.7
通常価格(税別) : 430円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属カラー　　並級・精密級4.6
通常価格(税別) : 210円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ミニチュアすべりねじ　高強度樹脂シリーズ…0
通常価格(税別) : 2,940円-
通常出荷日 : 3日目
ＮＳＫ
標準ボールねじコンパクトFAシリーズ …4
通常価格(税別) : 39,774円-
通常出荷日 : 3日目～
駿河精機
手動ステージ用送りねじ（B85/B86…4.2
通常価格(税別) : 1,620円-
通常出荷日 : 4日目

すべりねじカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ねじの呼び D(φ)

リード

全長Ｌ(mm)

F(mm)

Q(mm)

S(mm)

V(mm)

タイプ

CAD

出荷日

ミニチュアすべりねじ 両端段付タイプ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

すべりねじカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ミニチュアすべりねじ　両端段付タイプ
