ミニュチュアボールガイト用シャフト　両軸端加工両端めねじパイプタイプ

ミニュチュアボールガイト用シャフト　両軸端加工両端めねじパイプタイプ
  • 数量スライド割引
  • 納期短縮
通常単価(税別)
1,220円～2,140円
税込単価
1,342円～2,354円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミニュチュアボールガイド用ブシュ　ボールスライダスタンダードタイプ

ミスミ

ミニュチュアボールガイド用ブシュ　ボールスライダスタンダードタイプ
4.3
通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：2 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミニュチュアボールガイド用ブシュ　ボールスライダコンパクトタイプ

ミスミ

ミニュチュアボールガイド用ブシュ　ボールスライダコンパクトタイプ
5
通常価格(税別)： 1,730円 (税込価格：1,903円)

通常出荷日：2 日目 ～

【特長】・両端をめねじ加工した、パイプタイプのシャフトです。

詳細情報を確認する
  • 販売形態
    シャフト
  • シャフト形状
    両端めねじパイプタイプ
  • シャフト・ブッシュ材質
    SUJ2

ご注意

  • 本商品の通常納期は、規定数量内でのご注文に限ります。
    同一型式商品に対して、複数明細でご注文を頂いた後、合計数量が規定数量を超過した際に改めて納期のご連絡を致します。
    在庫状況により納期遅延となる可能性があるため、各明細で事前にお見積依頼くださいますようお願い申し上げます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が33型番あります。
数量：

外形図・規格表

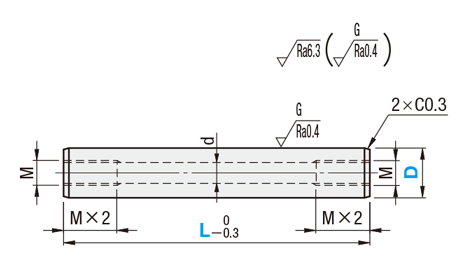

ミニュチュアボールガイト用シャフト　両軸端加工両端めねじパイプタイプ 外形図
両端めねじパイプタイプ
BGCP
Type[ M ]材質[ H ]硬度
両端めねじパイプタイプBGCPSUJ258HRC〜

規格表

型式−L
BGCP5−70
型式L
選択		M
(並目)		d
TypeD軸径公差
BGCP50
−0.005		405060708090 M32.5
60
−0.005		M32.5
80
−0.005		405060708090100M43.3
100
−0.005		M54.2
120
−0.005		M65

型番リスト

表示件数
  • 1
    • 型番
    BGCP5-40
    BGCP5-50
    BGCP5-60
    BGCP5-70
    BGCP5-80
    BGCP5-90
    BGCP6-40
    BGCP6-50
    BGCP6-60
    BGCP6-70
    BGCP6-80
    BGCP6-90
    BGCP8-40
    BGCP8-50
    BGCP8-60
    BGCP8-70
    BGCP8-80
    BGCP8-90
    BGCP8-100
    BGCP10-40
    BGCP10-50
    BGCP10-60
    BGCP10-70
    BGCP10-80
    BGCP10-90
    BGCP10-100
    BGCP12-40
    BGCP12-50
    BGCP12-60
    BGCP12-70
    BGCP12-80
    BGCP12-90
    BGCP12-100

    シャフト外径D

    (φ)

    シャフト長さL

    (mm)

    		RoHS?最小発注数量
    5
    40
    10
    1個
    5
    50
    10
    1個
    5
    60
    10
    1個
    5
    70
    10
    1個
    5
    80
    10
    1個
    5
    90
    10
    1個
    6
    40
    10
    1個
    6
    50
    10
    1個
    6
    60
    10
    1個
    6
    70
    10
    1個
    6
    80
    10
    1個
    6
    90
    10
    1個
    8
    40
    10
    1個
    8
    50
    10
    1個
    8
    60
    10
    1個
    8
    70
    10
    1個
    8
    80
    10
    1個
    8
    90
    10
    1個
    8
    100
    10
    1個
    10
    40
    10
    1個
    10
    50
    10
    1個
    10
    60
    10
    1個
    10
    70
    10
    1個
    10
    80
    10
    1個
    10
    90
    10
    1個
    10
    100
    10
    1個
    12
    40
    10
    1個
    12
    50
    10
    1個
    12
    60
    10
    1個
    12
    70
    10
    1個
    12
    80
    10
    1個
    12
    90
    10
    1個
    12
    100
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,220円
    ( 1,342円 )
    2日目
    1,220円
    ( 1,342円 )
    2日目
    1,800円
    ( 1,980円 )
    2日目
    1,800円
    ( 1,980円 )
    2日目
    1,800円
    ( 1,980円 )
    2日目
    1,800円
    ( 1,980円 )
    2日目
    1,230円
    ( 1,353円 )
    2日目
    1,230円
    ( 1,353円 )
    2日目
    1,960円
    ( 2,156円 )
    2日目
    1,960円
    ( 2,156円 )
    2日目
    1,960円
    ( 2,156円 )
    2日目
    1,960円
    ( 2,156円 )
    2日目
    1,250円
    ( 1,375円 )
    2日目
    1,250円
    ( 1,375円 )
    2日目
    2,050円
    ( 2,255円 )
    2日目
    2,050円
    ( 2,255円 )
    2日目
    2,050円
    ( 2,255円 )
    2日目
    2,050円
    ( 2,255円 )
    2日目
    2,050円
    ( 2,255円 )
    2日目
    1,270円
    ( 1,397円 )
    2日目
    1,270円
    ( 1,397円 )
    2日目
    2,100円
    ( 2,310円 )
    2日目
    2,100円
    ( 2,310円 )
    2日目
    2,100円
    ( 2,310円 )
    2日目
    2,100円
    ( 2,310円 )
    2日目
    2,100円
    ( 2,310円 )
    2日目
    1,300円
    ( 1,430円 )
    2日目
    1,300円
    ( 1,430円 )
    2日目
    2,140円
    ( 2,354円 )
    2日目
    2,140円
    ( 2,354円 )
    2日目
    2,140円
    ( 2,354円 )
    2日目
    2,140円
    ( 2,354円 )
    2日目
    2,140円
    ( 2,354円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】・両端をめねじ加工した、パイプタイプのシャフトです。

    ご注意

    • 本商品の通常納期は、規定数量内でのご注文に限ります。
      同一型式商品に対して、複数明細でご注文を頂いた後、合計数量が規定数量を超過した際に改めて納期のご連絡を致します。
      在庫状況により納期遅延となる可能性があるため、各明細で事前にお見積依頼くださいますようお願い申し上げます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeDBGCP
    L40・50L60〜
    BGCP51,0901,620
    61,1001,760
    81,1201,840
    101,1401,890
    121,1701,930
    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1～910～1415～1920～5051～
    値引率基準単価5%10%18%お見積り
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     2 日目出荷
        ご注文締切
    急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷500円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律300円
    [ ! ]ストークAは3本以上で１明細行当たり一律1,350円


    出荷日については、こちらをご覧ください。

    概要・仕様

    仕様・概要

    －精度基凖－
    D部真円度 0.004以下（焼きなまし範囲を除く）

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
