メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
シャフト外径D(φ)
~mm- 5
- 6
- 8
- 10
- 12
L(mm)
~mm[40-150/1mm単位]タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 2日以内
ミニュチュアボールガイドセット ストレートタイプ 止め輪付
- 販売形態
- セット
- シャフト形状
- ストレートタイプ
ご注意
- 本商品の通常納期は、規定数量内でのご注文に限ります。
同一型式商品に対して、複数明細でご注文を頂いた後、合計数量が規定数量を超過した際に改めて納期のご連絡を致します。
在庫状況により納期遅延となる可能性があるため、各明細で事前にお見積依頼くださいますようお願い申し上げます。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

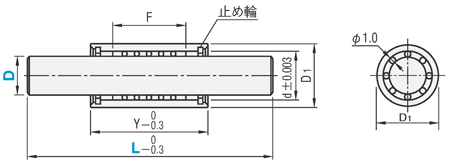

外形図・規格表
| 部品 | [ M ]材質 | [ H ]硬度 |
| シャフト ブッシュ | SUJ2 | 58HRC〜 |
| 部品 | [ M ]材質 | [ H ]硬度 |
| ボールリテーナ | C3604 | − |
| ボール | SUJ2 | 58HRC〜 |
| 止め輪 | ばね用鋼 | 44HRC〜 |
規格表
| 型式 | − | L |
| BGSTZ5 | − | 72 |
| 型式 | L指定1mm単位 | Y | F | D1 | d | 最大ストロークmm | 規格有無 | |||||
| Type | D | 軸径公差 | BGSTZ | |||||||||
| 外径公差 | L40〜50 | L51〜100 | L101〜150 | |||||||||
| BGSTZ | 5 | 0 −0.005 | 40〜90 | 17 | 6 | 10 | 0 −0.006 | 7 | 13 | ● | ● | − |
| 6 | 0 −0.005 | 19 | 7 | 11 | 0 −0.011 | 8 | 15 | ● | ● | − | ||
| 8 | 0 −0.005 | 40〜150 | 25 | 8 | 13 | 0 −0.011 | 10 | 24 | ● | ● | ● | |
| 10 | 0 −0.005 | 30 | 10 | 16 | 0 −0.011 | 12 | 30 | ● | ● | ● | ||
| 12 | 0 −0.005 | 32 | 11 | 18 | 0 −0.011 | 14 | 32 | ● | ● | ● | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
ボールを利用した転がり運動で、直動運動と回転運動が可能です。ブッシュ内部に止め輪が付いている為、ボールスライダーが脱落しない規格です。
ご注意
- 本商品の通常納期は、規定数量内でのご注文に限ります。
同一型式商品に対して、複数明細でご注文を頂いた後、合計数量が規定数量を超過した際に改めて納期のご連絡を致します。
在庫状況により納期遅延となる可能性があるため、各明細で事前にお見積依頼くださいますようお願い申し上げます。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||
| Type | D | BGSTZ | ||
| L40〜50 | L51〜100 | L101〜150 | ||
| BGSTZ | 5 | 1,810 | 1,940 | － |
| 6 | 2,470 | 2,660 | － | |
| 8 | 2,510 | 2,690 | 2,740 | |
| 10 | 3,090 | 3,200 | 3,240 | |
| 12 | 3,610 | 3,660 | 3,740 | |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～9 | 10～14 | 15～19 | 20～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | お見積り |
| 出荷日 | 通常 | お見積り | |||
概要・仕様
仕様・概要
－精度基凖－
D部真円度 0.004以下（焼きなまし範囲を除く）
D部真円度 0.004以下（焼きなまし範囲を除く）
