ミニュチュアボールガイドセット　コンパクトストレートタイプ

カタログ |P.1-401

通常単価(税別): -

税込単価: -

通常出荷日：2日目～25日目

スタンダードタイプよりも同じシャフト径において、ブシュ外径が1～2ｍｍ小さく、よりコンパクトな設計を実...

詳細を確認

4.34.3

本商品の通常納期は、規定数量内でのご注文に限ります。
同一型式商品に対して、複数明細でご注文を頂いた後、合計数量が規定数量を超過した際に改めて納期のご連絡を致します。
在庫状況により納期遅延となる可能性があるため、各明細で事前にお見積依頼くださいますようお願い申し上げます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ミニュチュアボールガイド用ブシュ　ボールスライダスタンダードタイプ

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

ミニュチュアボールガイド用ブシュ　コンパクトストレートタイプ

通常価格(税別)： 840円 (税込価格：924円)

通常出荷日：2 日目～

未確定：候補が72型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

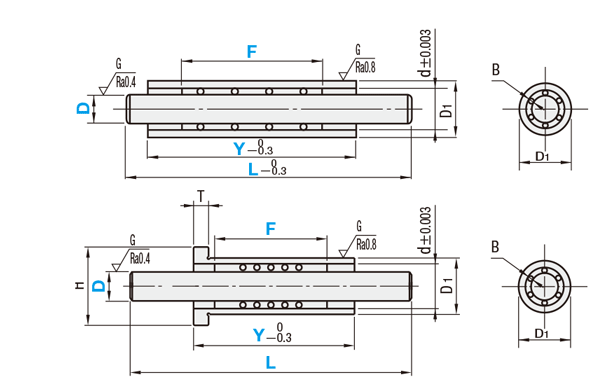

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ストレートタイプ

ストレート

ツバ付

Type			[ M ]材質			[ H ]硬度
タイプ	ブッシュ	シャフト	シャフトブッシュ	ボールリテーナ	ボール	シャフトブッシュ	ボール
タイプ	ブッシュ	ストレートタイプ	シャフトブッシュ	ボールリテーナ	ボール	シャフトブッシュ	ボール
スタンダードタイプ	ストレート	BGZ	SUJ2	C3604相当	SUJ2	58HRC～	58HRC～
	タイプ	SSBGZ	SUS440C相当		SUS440C相当	56HRC～	56HRC～
	ツバ付	BGHZ	SUJ2		SUJ2	58HRC～	58HRC～
	タイプ	SSBGHZ	SUS440C相当		SUS440C相当	56HRC～	56HRC～
コンパクトタイプ	ストレート	BYZ	SUJ2	C3604相当	SUJ2	58HRC～	58HRC～
	タイプ	SSBYZ	SUS440C相当		SUS440C相当	56HRC～	56HRC～
	ツバ付	BYHZ	SUJ2		SUJ2	58HRC～	58HRC～
	タイプ	SSBYHZ	SUS440C相当		SUS440C相当	56HRC～	56HRC～

[ ! ]コンパクトタイプ軸径D8以下ではスタンダードタイプよりも基本定格荷重は低下します。　>>下記基本定格荷重表参照
[ ! ]精度 >>こちら

-精度基準
①全長寸法公差

L	30～120	120～150
公差	±0.3	±0.5

②D部真円度
0.004以下
（焼きなまし範囲を除く）

規格表

型式	−	L	−	Y	−	F
BGZ5	−	72	−	20	−	15

■スタンダードタイプ

型式			L	Y			F					D₁		T	H	d	B
Type	D	軸径公差	ストレート	選択			選択
													外径公差
			指定1mm単位
ストレート	3	0 − 0.005	40～70	10	20	30	10	15	20			7	0 − 0.006	2.5	9	5	1.0
L寸指定	4	0 − 0.005										8	0 − 0.006	3	10	6	1.0
BGZ BGHZ SSBGZ SSBGHZ	5	0 − 0.005	40～90									10	0 − 0.006	3	12	7	1.0
	6	0 − 0.005		20	30	40		15	20	30		11	0 −0.011	4	13	8	1.0
	8	0 − 0.005	40～150									12	0 −0.011	4	14	10	1.0
	10	0 − 0.005		30	40	50			20	30	40	16	0 −0.011	4	18	12	1.0
	12	0 − 0.005										18	0 −0.011	4	20	14	1.0
	[ ! ]ブッシュからボールスライダの飛び出しが発生しない様な設計を推奨します。 [ ! ]ストロークは(Y−F)×2で計算してください。ブッシュ又はシャフトのストロークは、ボールスライダの移動距離(Y−F)の2倍です。※Y=Fの時は適用外です。

■コンパクトタイプ

型式			L	Y			F					D₁		T	H	d	B
Type	D	軸径公差	ストレート	選択			選択
													外径公差
			指定1mm単位
ストレート	2	0 − 0.005	30～50	10	15	20	10	15	20			5	0 − 0.006	2.5	7	3.2	0.6
L寸指定	3	0 − 0.005	40～70	10	20	30	10	15	20			6	0 − 0.006	2.5	8	4.2	0.6
BYZ BYHZ SSBYZ SSBYHZ	4	0 − 0.005										7	0 − 0.006	3	9	5.2	0.6
	5	0 − 0.005	40～90									8	0 − 0.006	3	10	6.2	0.6
	6	0 − 0.005		20	30	40		15	20	30		9	0 − 0.011	4	11	7.2	0.6
	8	0 − 0.005	40～150									11	0 − 0.011	4	13	9.2	0.6
	10	0 − 0.005		30	40	50			20	30	40	14	0 − 0.011	4	16	12	1.0
	12	0 − 0.005										16	0 − 0.011	4	18	14	1.0
[ ! ]ブッシュからボールスライダの飛び出しが発生しない様な設計を推奨します。[ ! ]ストロークは(Y−F)×2で計算してください。ブッシュ又はシャフトのストロークは、ボールスライダの移動距離(Y−F)の2倍です。※Y=Fの時は適用外です。

■基本定格荷重表

D	F	基本定格荷重
		Co(静)N
		スタンダード	コンパクト
2	10	−	15.0
	15	−	24.4
	20	−	33.7
3	10	30.4	16.3
	15	50.7	26.5
	20	71	36.7
4	10	40.4	21.1
	15	67.3	34.3
	20	87.5	47.5
5	10	50.7	26.1
	15	84.5	42.4
	20	109.9	58.7
6	15	101.5	43.2
	20	113.2	59.8
	30	182.9	83.1
8	15	105.1	59.0
	20	126.1	81.6
	30	189.2	113.4
10	20	147.7	147.7
	30	221.5	221.5
	40	307.7	307.7
12	20	187.4	187.4
	30	281.1	281.1
	40	390.5	390.5

型番リスト

表示件数

型番

BGHZ3-[40-70/1]-[10,20,30]-[10,15,20]

BGHZ4-[40-70/1]-[10,20,30]-[10,15,20]

BGHZ5-[40-70/1]-[10,20,30]-[10,15,20]

BGHZ6-[40-90/1]-[20,30,40]-[15,20,30]

BGHZ8-[40-150/1]-[20,30,40]-[15,20,30]

BGHZ10-[40-150/1]-[30,40,50]-20

BGHZ10-[40-150/1]-[30,40,50]-[30,40]

BGHZ12-[40-150/1]-[30,40,50]-[20,30,40]

BGZ3-[40-70/1]-[10,20,30]-[10,15,20]

BGZ4-[40-70/1]-[10,20,30]-[10,15,20]

BGZ5-[40-90/1]-[10,20,30]-[10,15,20]

BGZ6-[40-90/1]-[20,30,40]-[15,20,30]

BGZ8-[40-150/1]-30-[15,20,30]

BGZ8-[40-150/1]-[20,40]-[15,20,30]

BGZ10-[40-150/1]-[30,40,50]-20

BGZ10-[40-150/1]-[30,40,50]-[30,40]

BGZ12-[40-150/1]-40-[20,30,40]

BGZ12-[40-150/1]-[30,50]-[20,30,40]

BYHZ2-[30-50/1]-[10,15,20]-[10,15,20]

BYHZ3-[40-70/1]-[10,20,30]-[10,15,20]

BYHZ4-[40-70/1]-[10,20,30]-[10,15,20]

BYHZ5-[40-90/1]-[10,20,30]-[10,15,20]

BYHZ6-[40-90/1]-[20,30,40]-[15,20,30]

BYHZ8-[40-150/1]-[20,30,40]-[15,20,30]

BYHZ10-[40-150/1]-[30,40,50]-[20,30,40]

BYHZ12-[40-150/1]-[30,40,50]-[20,30,40]

BYZ2-[30-50/1]-[10,15,20]-[10,15,20]

BYZ3-[40-70/1]-[10,20,30]-[10,15,20]

BYZ4-[40-70/1]-[10,20,30]-[10,15,20]

BYZ5-[40-90/1]-[10,20,30]-[10,15,20]

BYZ6-[40-90/1]-[20,30,40]-[15,20,30]

BYZ8-[40-150/1]-[20,30,40]-[15,20,30]

BYZ10-[40-150/1]-40-[20,30,40]

BYZ10-[40-150/1]-[30,50]-[20,30,40]

BYZ12-[40-150/1]-[30,40,50]-[20,30,40]

SSBGHZ3-[40-70/1]-[10,20,30]-[10,15,20]

SSBGHZ4-[40-70/1]-[10,20,30]-[10,15,20]

SSBGHZ5-[40-90/1]-[10,20,30]-[10,15,20]

SSBGHZ6-[40-90/1]-[20,30,40]-[15,20,30]

SSBGHZ8-[40-150/1]-[20,30,40]-[15,20,30]

SSBGHZ10-[40-150/1]-[30,40,50]-[20,30,40]

SSBGHZ12-[40-150/1]-[30,40,50]-[20,30,40]

SSBGZ3-[40-70/1]-10-[10,15,20]

SSBGZ3-[40-70/1]-[20,30]-[10,15,20]

SSBGZ4-[40-70/1]-[10,20,30]-[10,15,20]

SSBGZ5-[40-90/1]-10-[10,15,20]

SSBGZ5-[40-90/1]-[20,30]-[10,15,20]

SSBGZ6-[40-90/1]-[20,30,40]-[15,20,30]

SSBGZ8-[40-150/1]-[20,30,40]-[15,20,30]

SSBGZ10-[40-150/1]-[30,40,50]-[20,30,40]

SSBGZ12-[40-150/1]-70-[20,30,40]

SSBGZ12-[40-150/1]-[30,40,50]-[20,30,40]

SSBYHZ2-[30-50/1]-[10,15,20]-[10,15,20]

SSBYHZ3-[40-70/1]-[10,20,30]-15

SSBYHZ3-[40-70/1]-[10,20,30]-20

SSBYHZ4-[40-70/1]-[10,20,30]-15

SSBYHZ4-[40-70/1]-[10,20,30]-[10,20]

SSBYHZ5-[40-90/1]-[10,20,30]-[10,15,20]

SSBYHZ6-[40-90/1]-[20,30,40]-[15,20,30]

SSBYHZ8-[40-150/1]-[20,30,40]-[15,20,30]

ブッシュ形状

シャフト・ブッシュ材質

シャフト外径D

(φ)

(mm)

材質証明書

材質証明書：材質

RoHS?

最小発注数量

ツバ付タイプ	SUJ2	3	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	5	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUJ2	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUJ2	10	20	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUJ2	10	30 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUJ2	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUJ2	3	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	5	10 ～ 20	40 ～ 90	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ストレートタイプ	SUJ2	8	15 ～ 30	40 ～ 150	30	-	-	10	1個
ストレートタイプ	SUJ2	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ストレートタイプ	SUJ2	10	20	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUJ2	10	30 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUJ2	12	20 ～ 40	40 ～ 150	40	-	-	10	1個
ストレートタイプ	SUJ2	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUJ2	2	10 ～ 20	30 ～ 50	10 ～ 20	-	-	10	1個
ツバ付タイプ	SUJ2	3	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	5	10 ～ 20	40 ～ 90	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUJ2	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUJ2	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUJ2	10	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUJ2	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUJ2	2	10 ～ 20	30 ～ 50	10 ～ 20	-	-	10	1個
ストレートタイプ	SUJ2	3	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	5	10 ～ 20	40 ～ 90	10 ～ 30	-	-	10	1個
ストレートタイプ	SUJ2	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ストレートタイプ	SUJ2	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ストレートタイプ	SUJ2	10	20 ～ 40	40 ～ 150	40	-	-	10	1個
ストレートタイプ	SUJ2	10	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUJ2	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUS440C相当	3	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUS440C相当	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUS440C相当	5	10 ～ 20	40 ～ 90	10 ～ 30	-	-	10	1個
ツバ付タイプ	SUS440C相当	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUS440C相当	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ツバ付タイプ	SUS440C相当	10	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUS440C相当	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUS440C相当	3	10 ～ 20	40 ～ 70	10	-	-	10	1個
ストレートタイプ	SUS440C相当	3	10 ～ 20	40 ～ 70	20 ～ 30	-	-	10	1個
ストレートタイプ	SUS440C相当	4	10 ～ 20	40 ～ 70	10 ～ 30	-	-	10	1個
ストレートタイプ	SUS440C相当	5	10 ～ 20	40 ～ 90	10	-	-	10	1個
ストレートタイプ	SUS440C相当	5	10 ～ 20	40 ～ 90	20 ～ 30	-	-	10	1個
ストレートタイプ	SUS440C相当	6	15 ～ 30	40 ～ 90	20 ～ 40	-	-	10	1個
ストレートタイプ	SUS440C相当	8	15 ～ 30	40 ～ 150	20 ～ 40	-	-	10	1個
ストレートタイプ	SUS440C相当	10	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ストレートタイプ	SUS440C相当	12	20 ～ 40	40 ～ 150	-	-	-	10	1個
ストレートタイプ	SUS440C相当	12	20 ～ 40	40 ～ 150	30 ～ 50	-	-	10	1個
ツバ付タイプ	SUS440C相当	2	10 ～ 20	30 ～ 50	10 ～ 20	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	3	15	40 ～ 70	10 ～ 30	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	3	20	40 ～ 70	10 ～ 30	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	4	15	40 ～ 70	10 ～ 30	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	4	10 ～ 20	40 ～ 70	10 ～ 30	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	5	10 ～ 20	40 ～ 90	10 ～ 30	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	6	15 ～ 30	40 ～ 90	20 ～ 40	対象	SUS440C相当	10	1個
ツバ付タイプ	SUS440C相当	8	15 ～ 30	40 ～ 150	20 ～ 40	対象	SUS440C相当	10	1個
