【自動】Ｘ軸　リニアボール　－ストローク30～75－

カタログ |P.1-033-2018

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 81,900円～227,500円

税込単価: 90,090円～250,250円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【自動】X軸クロスローラ式　-ストローク15～20-

通常価格(税別)： 115,000円 (税込価格：126,500円)

通常出荷日：52 日目～

高剛性・幅コンパクトで、移動量：30～75mmに対応しております。

詳細情報を確認する

種類
自動X軸ステージ
材質
SUS440C
ガイド
リニアボールガイド
テーブル送り方式
ボールねじ
テーブル長さ (mm)
60
テーブル幅 (mm)
60
表面処理
無電解ニッケルメッキ
透過穴(テーブルセンター穴)
なし
耐荷重（範囲） (N)
100.1～
耐荷重 (N)
117.6
テーブル真直度 (μm)
3
テーブル平行度 (μm)
15
モーメント剛性（ピッチング） ("/N・cm)
0.05
モーメント剛性（ヨーイング） ("/N・cm)
0.05
モーメント剛性（ローリング） ("/N・cm)
0.05
センサ
リミット（原点はオプション指定可）

ご注意

【仕様変更のご案内】2025年1月出荷分より一部仕様(位置決めピン用穴追加、ベアリングプレート・コネクタケースの形状)が変更されます。
詳細は[詳細情報]タブの[概要・仕様]にてご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が504型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

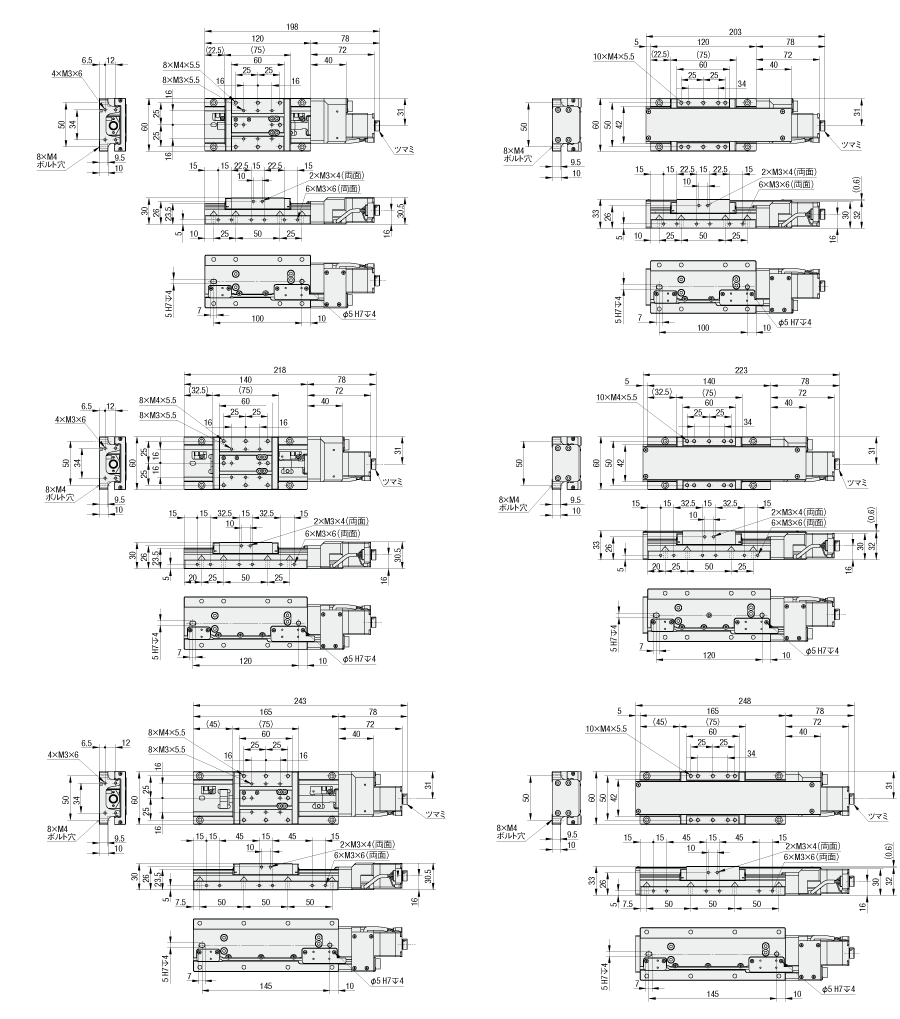

外形図

XCVL630 XCVLC630 XCVL650 XCVLC650 XCVL675 XCVLC675 【自動】Ｘ軸　リニアボール　－ストローク30～75－:関連画像

■原点センサ取付位置
【自動】Ｘ軸　リニアボール　－ストローク30～75－:関連画像

[ ! ]上記はモータＣの場合の図です。モータF·G·MA·PA·UA選択時の詳細寸法は、CADデータにてご確認ください。

[ M ]材質　SUS440C相当
[ S ]表面処理　無電解ニッケルメッキ
[ A ]付属品　SUS六角穴付きボルトM4-14 8本

規格表

型式	−	リード	−	センサ	−	モータ	−	ケーブル
XCVL630	−	1	−	N	−	C	−	N

型式

リード

センサ

モータ

ケーブル

機械規格

精度規格

ステージ面
(mm)

移動量
(mm)

自重^＊2
(kg)

一方向
位置決め精度

モーメント剛性(″/N·cm)

ピッチング

ヨーイング

ピッチング

ヨーイング

ローリング

XCVL630
(カバー無し)
XCVLC630
(カバー有り)

1
(リード1mm)
2
(リード2mm)

N
(センサなし)
1
(CCW右)
2
(CCW左)
3
(中央右)
4
(中央左)
5
(CW右)
6
(CW左)

C
(標準)
F
(高トルク)
G
(高分解能)
MA
(ブレーキ付)
PA
(αステップ)
UA
(サーボモータ、アンプユニット)

N
(ケーブルなし、別売)
M
(ブレーキ付)
P
(αステップ用)
U
(サーボモータ用)

[ ! ]モータ・ケーブルの組合せは概要・仕様を参照ください。

60×60

30
(リード1mmのみ)

1.27
(1.33^＊1)

5μm
以内

0.05

20″
以内

15″
以内

XCVL650
(カバー無し)
XCVLC650
(カバー有り)

1.39
(1.43^＊1)

5μm
以内

XCVL675
(カバー無し)
XCVLC675
(カバー有り)

1.53
(1.59^＊1)

7μm
以内

*1 カバー有り選択時 [ ! ]モータ選択MA,PAはドライバ、UAはアンプがセットになります。ケーブルはそれぞれM, P, Uのみ選択可能で、Nは選択できません。
*2 数値は標準モータ（C）選択時の数値です。詳細はこちらを参照。
[ ! ]モータ種類ごとの外形寸法はこちら、原点センサの取り付け位置はこちらを参照。
[ ! ]モータ（C,F,G）選択時はケーブルが付属されません。>>こちらをご利用ください。

型番リスト

表示件数

...

型番

モータ・モータ特性

分解能

(μm)

ストローク(X距離)

(mm)

最高速度

(mm/sec)

位置決め精度

(μm)

センサ選択

ケーブル

リード

RoHS?

最小発注数量

5相ステッピングモータ	2μm	30	30	5	1	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	2μm	30	35	5	1	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	1	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	2μm	30	25	5	1	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	1	P（αステップ用)	1	10	1個
ACサーボモータ	0.25	30	50	5	1	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	2μm	30	30	5	2	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	2μm	30	35	5	2	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	2	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	2μm	30	25	5	2	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	2	P（αステップ用)	1	10	1個
ACサーボモータ	0.25	30	50	5	2	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	2μm	30	30	5	3	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	2μm	30	35	5	3	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	3	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	2μm	30	25	5	3	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	3	P（αステップ用)	1	10	1個
ACサーボモータ	0.25	30	50	5	3	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	1μm	30	30	5	4(中央左）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	1μm	30	35	5	4(中央左）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	4(中央左）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	1μm	30	25	5	4(中央左）	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	4(中央左）	P（αステップ用)	1	10	1個
ACサーボモータ	1μm	30	50	5	4(中央左）	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	2μm	30	30	5	5	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	2μm	30	35	5	5	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	5	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	2μm	30	25	5	5	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	5	P（αステップ用)	1	10	1個
ACサーボモータ	0.25	30	50	5	5	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	2μm	30	30	5	6	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	2μm	30	35	5	6	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	6	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	2μm	30	25	5	6	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	6	P（αステップ用)	1	10	1個
ACサーボモータ	0.25	30	50	5	6	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	1μm	30	30	5	N(なし）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高トルク	1μm	30	35	5	N(なし）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータ高分解能	1μm	30	25	5	N(なし）	N（ケーブルなし、別売）	1	10	1個
5相ステッピングモータブレーキ付き	1μm	30	25	5	N(なし）	M(ブレーキ付用）	1	10	1個
[αステップモータ] αステップモータ	1μm	30	40	5	N(なし）	P（αステップ用)	1	10	1個
ACサーボモータ	1μm	30	50	5	N(なし）	U（サーボモータ用)	1	10	1個
5相ステッピングモータ	4	30	35	5	1	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高トルク	4	30	45	5	1	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高分解能	2μm	30	30	5	1	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータブレーキ付き	4	30	40	5	1	M(ブレーキ付用）	2	10	1個
[αステップモータ] αステップモータ	2μm	30	80	5	1	P（αステップ用)	2	10	1個
ACサーボモータ	0.25	30	100	5	1	U（サーボモータ用)	2	10	1個
5相ステッピングモータ	4	30	35	5	2	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高トルク	4	30	45	5	2	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高分解能	2μm	30	30	5	2	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータブレーキ付き	4	30	40	5	2	M(ブレーキ付用）	2	10	1個
[αステップモータ] αステップモータ	2μm	30	80	5	2	P（αステップ用)	2	10	1個
ACサーボモータ	0.25	30	100	5	2	U（サーボモータ用)	2	10	1個
5相ステッピングモータ	4	30	35	5	3	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高トルク	4	30	45	5	3	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータ高分解能	2μm	30	30	5	3	N（ケーブルなし、別売）	2	10	1個
5相ステッピングモータブレーキ付き	4	30	40	5	3	M(ブレーキ付用）	2	10	1個
[αステップモータ] αステップモータ	2μm	30	80	5	3	P（αステップ用)	2	10	1個
ACサーボモータ	0.25	30	100	5	3	U（サーボモータ用)	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
81,900円 ( 90,090円 )	52日目
84,600円 ( 93,060円 )	52日目
82,800円 ( 91,080円 )	52日目
162,000円 ( 178,200円 )	52日目
142,400円 ( 156,640円 )	52日目
204,700円 ( 225,170円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目
86,900円 ( 95,590円 )	52日目
89,600円 ( 98,560円 )	52日目
87,800円 ( 96,580円 )	52日目
167,000円 ( 183,700円 )	52日目
147,400円 ( 162,140円 )	52日目
209,700円 ( 230,670円 )	52日目

...

基本情報
納期・価格
概要・仕様

基本情報

高剛性・幅コンパクトで、移動量：30～75mmに対応しております。

ご注意

【仕様変更のご案内】2025年1月出荷分より一部仕様(位置決めピン用穴追加、ベアリングプレート・コネクタケースの形状)が変更されます。
詳細は[詳細情報]タブの[概要・仕様]にてご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■自動ステージ本体価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	No.	モータ
Type	No.	C	F	G	MA	PA	UA
XCVL	630	81,900	84,600	82,800	162,000	142,400	204,700
	650	85,500	88,200	86,400	165,600	146,000	208,300
	675	90,800	93,500	91,700	170,900	151,300	213,600
XCVLC	630	90,800	93,500	91,700	170,900	151,300	213,600
	650	94,400	97,100	95,300	174,500	154,900	217,200
	675	99,700	102,400	100,600	179,800	160,200	222,500

■センサ価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

センサ	￥基準単価
N	0
1～6	＋5,000

納期

出荷日については、こちらをご覧ください。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜4	5
出荷日	通常	お見積り

表示数量超えはWOSにてご確認ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表
使用できるケーブルはモータの機種によって異なります。

モータケーブル対応表	モータ	ケーブル
	C,F,G	N(なし)
	MA	M
	PA	P
	UA	U

[ ! ]C, F, G用のケーブルはこちらを参照。

■最大速度

モータ選択	(mm/sec)
C	30
F	35
G	25
MA	25
PA	40
UA	50

[ ! ]お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。
弊社規定の参考値ですので、動作を保証するものではありません。
[ ! ]リード1mm、（）内はリード2mm

■共通仕様

送りねじ		ボールネジφ8,リード1	ボールネジφ8,リード2
ガイド		リニアボールガイド
分解能	Full	2μm	4μm
	Half	1μm	2μm
	微動(1/20分割時)	0.1μm	0.2μm
最高速度		30mm/sec	35mm/sec
繰り返し位置決め精度		±0.5μm以内
耐荷重		117.6N
ロストモーション		1μm以内
バックラッシ		1μm以内
真直度		3μm以内
平行度		15μm以内
運動の平行度		10μm以内

[ ! ] 【自動】Ｘ軸　リニアボール　－ストローク30～75－:関連画像数値は標準モータ（C）選択時の数値です。
詳細はこちらを参照

■電気仕様

モータオプション		C	F	G	MA	PA	UA
		標準	高トルク	高分解能	ブレーキ付	脱調レス	高速
モ−タ	タイプ	5相ステッピングモータ 0.75A/相(オリエンタルモーター(株))				αステップモータ	ACサーボ
	ステップ角度	0.72°	0.72°	0.36°	0.72°	0.36°(1000P/R設定時)	22ビットエンコーダ (4194304P/R)
コネクタ	受信側適用コネクタ	HR10A－10P－12S(73)(ヒロセ電機(株))			モータ側：5559-06P-210 電磁ブレーキ側：5559-02P-210 (MOLEX)	43020-1000 (MOLEX)	モータケーブル JN4FT04SJ1－R (日本航空電子工業(株))
							エンコーダ 1674320－1 (タイコエレクトロニクスジャパン(同))
センサ	リミットセンサ	有
	原点センサ	無し(センサオプション時、マイクロフォトセンサ型番PM-L25(パナソニックインダストリー株式会社 ))
	近接原点センサ	－
	電源電圧	DC5～24V ±10％
	消費電流	45mA以下(一つのセンサあたり　15mA以下)
	制御出力	NPNオープンコレクタ出力 DC30V以下 50mA以下残留電圧2V以下(負荷電流50mAの場合)　　残留電圧1V以下(負荷電流16mAの場合)
	出力ロジック	検出(遮光)時: 出力トランジスタOFF(導通無し)

[ ! ]上記以外のモータの電気仕様はこちらの電気仕様を参照ください。
[ ! ]センサ型番PM－□24は生産終了となり、2017年4月より後続型番はPM－□25となります。

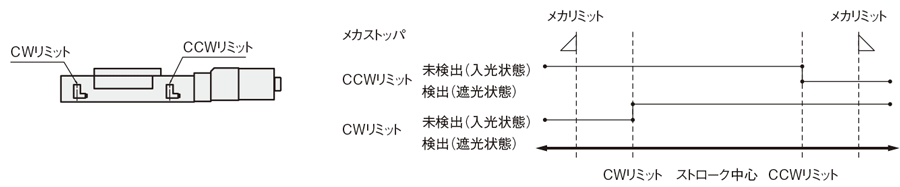

■タイミングチャート
【自動】Ｘ軸　リニアボール　－ストローク30～75－:関連画像

（単位：mm）

CW方向【自動】X軸リニアボール:関連画像 CCW方向

	座標基準	メカリミット	CWリミット	CCWリミット	メカリミット
XCVL□630	ストローク中心	17.5	15.5	15.5	17.5
XCVL□650	ストローク中心	27.5	25.5	25.5	27.5
XCVL□675	ストローク中心	40	38	38	40

・座標は設計値となります。実際の寸法と±0.5mmの誤差があります。

■推奨の原点復帰方法（MSCTL102を使用した場合）

Type5	CCW方向へ検出し、CCWLS信号のCWサイドの検出工程を行います。
Type6	CW方向へ検出し、CWLS信号のCCWサイドの検出工程を行います。
Type11	Type5の実行後、TIMING信号のCCWサイドの検出工程を行います。
Type12	Type6の実行後、TIMING信号のCWサイドの検出工程を行います。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【自動】Ｘ軸　リニアボール　－ストローク30～75－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【自動】Ｘ軸　リニアボール　－ストローク30～75－	【自動】X軸クロスローラ式　-ストローク30-	Xステージボールねじ仕様（自動ステージ）	モータレスリニアボールガイドステージ CAVE-X POSITIONER（KXL）	クロスローラガイドステージ（KS101）	スライドガイドステージ（KXS）
メーカー	ミスミ	ミスミ	中央精機	駿河精機	駿河精機	駿河精機
通常価格	81,900円-	159,400円 -	135,085円	101,920円 -	159,430円 -	204,680円 -
通常出荷日	52日目	78日目	3日目	74日目	お見積り	お見積り
種類	自動X軸ステージ	自動X軸ステージ	Xステージ	X軸ステージ	X軸ステージ	X軸ステージ
材質	SUS440C	アルミ	ステンレス	ステンレス	アルミニウム	アルミニウム
ガイド	リニアボールガイド	クロスローラ	ボールウェイ	リニアボールガイド	クロスローラガイド	スライドガイド
テーブル送り方式	ボールねじ	ボールねじ	送りねじ	ボールねじ	ボールねじ	ボールねじ
テーブル長さ(mm)	60	70	30	60	70	180

よく一緒に購入される商品

ミスミ
【自動】X軸クロスローラ式　-ストローク…0
通常価格(税別) : 205,000円-
通常出荷日 : 8日目
駿河精機
サインモーション回転ステージ（KRB）0
通常価格(税別) : 173,930円-
通常出荷日 : お見積り
ミスミ
【自動】Z軸クロスローラ式　－ストローク…0
通常価格(税別) : 170,700円
通常出荷日 : 8日目
ミスミ
【自動】XY軸クロスローラ式0
通常価格(税別) : 230,000円-
通常出荷日 : 8日目～
ミスミ
【自動】自動ステージ用コントローラ制御ソ…0
通常価格(税別) : 5,200円
通常出荷日 : 5日目
中央精機
マイクロステージXステージ（手動ステージ…3
通常価格(税別) : 13,899円-
通常出荷日 : 在庫品1日目～
当日出荷可能
駿河精機
アルミブレッドボード（M4用/M6用）4
通常価格(税別) : 49,410円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
一軸アクチュエータ　ＬＳ１０　－ボールね…5
通常価格(税別) : 31,300円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
手動ユニットリニアガイド　小型タイプ …0
通常価格(税別) : 51,470円-
通常出荷日 : 21日目～

自動X軸カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

自動ステージ用コントローラ	自動ステージ用コントローラ制御ソフトウェア	自動ステージ用ケーブル	自動ステージ用ハンディーターミナル

絞り込み条件

モータ・モータ特性

分解能(μm)

ストローク(X距離)(mm)

位置決め精度(μm)

センサ選択

ケーブル

リード

タイプ

CAD

出荷日

【自動】Ｘ軸 リニアボール －ストローク30～75－

ご注意

外形図・規格表

外形図

規格表

関連部品

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

仕様・概要

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

自動X軸カテゴリの売れ筋ランキング

技術サポート窓口

【自動】Ｘ軸　リニアボール　－ストローク30～75－
