フラットエアノズル　エア増幅幅広タイプ

フラットエアノズル　エア増幅幅広タイプ AFTADW20

ご注意

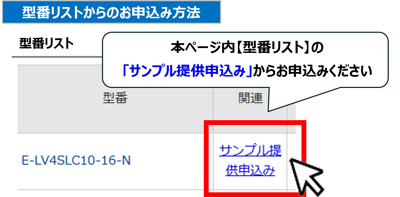

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エアブローによるNG排出

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTADW20
解除
数量：
－閉じる

AFTADW20の仕様・寸法情報

環境対応
RoHS対応（10物質）
特性・用途
低発塵 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性 / 反射防止
スプレー形状
ストレート
エアー源
コンプレッサー
材質
[樹脂] PPS樹脂
詳細材質
PPS樹脂
取付角度
フラット
ブロータイプ
増幅タイプ
種類
[エアノズル] フラットタイプ
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R1/4
形状
幅広タイプ
空気流量(0.3MPa時)(NL/min)
410
ねじ形状
おねじ
RoHS?
10
-
-

外形図・規格表



外形図

A矢視図
Type[ M ]材質最高使用圧力ねじ部破壊トルク耐熱温度
AFTADWPPS樹脂0.7MPa10N・m200℃


規格表

型式
AFTADW20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量NL/min
(0.3MPa時)		質量(g)￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～99100～200
AFTADW2032×φ1410282,5202,3102,0001,680
[ ! ]表示数量超えはWOSにてご確認ください。
■空気流量特性表 ■清音特性表 ■空気衝突力特性表 （噴射圧力0.3Mpa） （噴射距離50mm） 空気圧力（Mpa） 距離（m） 空気圧力（Mpa）
[ ! ]ここで記載している流量は供給流量であり、吐出流量ではありません。
[ ! ]グラフの値は実測参考値であり、保証値ではありません。
■特長
標準タイプ（AFTAD）に比べ約2倍の噴射口幅。周囲のエアを巻き込みオリフィスから噴射されるエアを増量・増速させるエアノズル。
少ないエアで高い衝突力を得られる為、コンプレッサのエア消費量を抑え、省エネ効果が得られます。
PPS樹脂を採用し、耐油・耐熱性を向上させています。
ノズル先端にオリフィス保護用の窪みが入っています。
接続口は六角穴形状となり、ねじ部で不慮の破損が発生しても交換が容易です。
[ ! ]破損防止の注意事項
・ねじの締めこみ過ぎにご注意ください。
・ねじに衝撃を与えないようご注意ください。

製品特徴紹介動画

型番リスト

表示件数
  • 1
    • 型番
    AFTADW20
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,770円
    ( 3,047円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞噴射口幅94mmの幅広な樹脂製、増幅幅広タイプのエアノズルです。
        周囲のエアを巻き込んでオリフィスから噴射されるエアを増量・増速させます。
        少ないエアで高い衝突力が得られるため、コンプレッサーのエア消費量を抑え、
        省エネ効果が得られます。PPS樹脂を採用し、耐油・耐熱性を向上させています。

    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：200℃

    ◆技術データはこちらから


    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

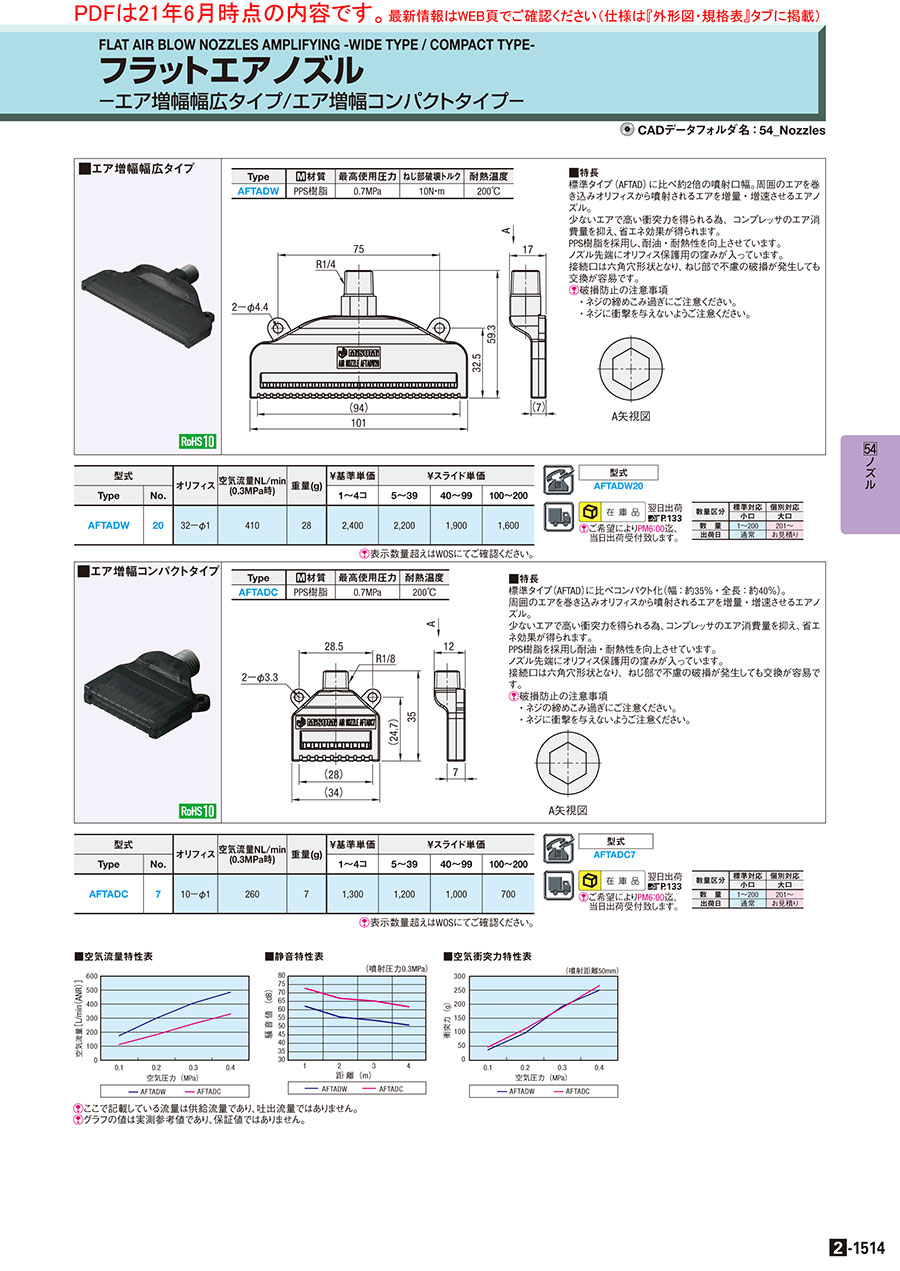

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1514

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フラットエアノズル　エア増幅幅広タイプの型番AFTADW20のページです。 型番AFTADW20に関する仕様情報を記載しております。
    フラットエアノズル　エア増幅幅広タイプのレビュー
    4.1平均満足度：4.120件のレビュー
    エアーブロー
    3
    満足度：3.02016/09/06
    6個購入してどれもノズル両端側の吹き出しが弱く、不思議に思って確認したところ、バリのようなものが中から出てきた。ノズル穴...もっと読む
    17人が参考にしています。
    ショットブラスト後の残材除去
    3
    満足度：3.02017/02/14
    ノズルを揺動して使用している場所を通常サイズの2個使用から幅広タイプの1個使用に置き換えました。通常サイズと同じ取りつけ...もっと読む
    6人が参考にしています。
    製品のエアーブロー用
    5
    満足度：5.02016/04/29
    ノズル幅が広いので、広い範囲でエアーブローを行えます。ノズルの外にはエアーが広画ならいため、ブローする範囲も絞れます。長...もっと読む
    5人が参考にしています。
    ワークの水切り
    5
    満足度：5.02016/05/30
    水をかけて冷却したワークの水切りに使用しました。ワークの大きさが異なるためこのサイズを選定しましたが、0.2Mpaで十分...もっと読む
    4人が参考にしています。
    成形部品の冷却
    4
    満足度：4.02018/07/20
    成形後樹脂製品の変形防止のため冷却するのに使用しています。幅広で製品の大きさにちょうど良い　ただ工場の粉じんが多くエアー...もっと読む
    3人が参考にしています。
