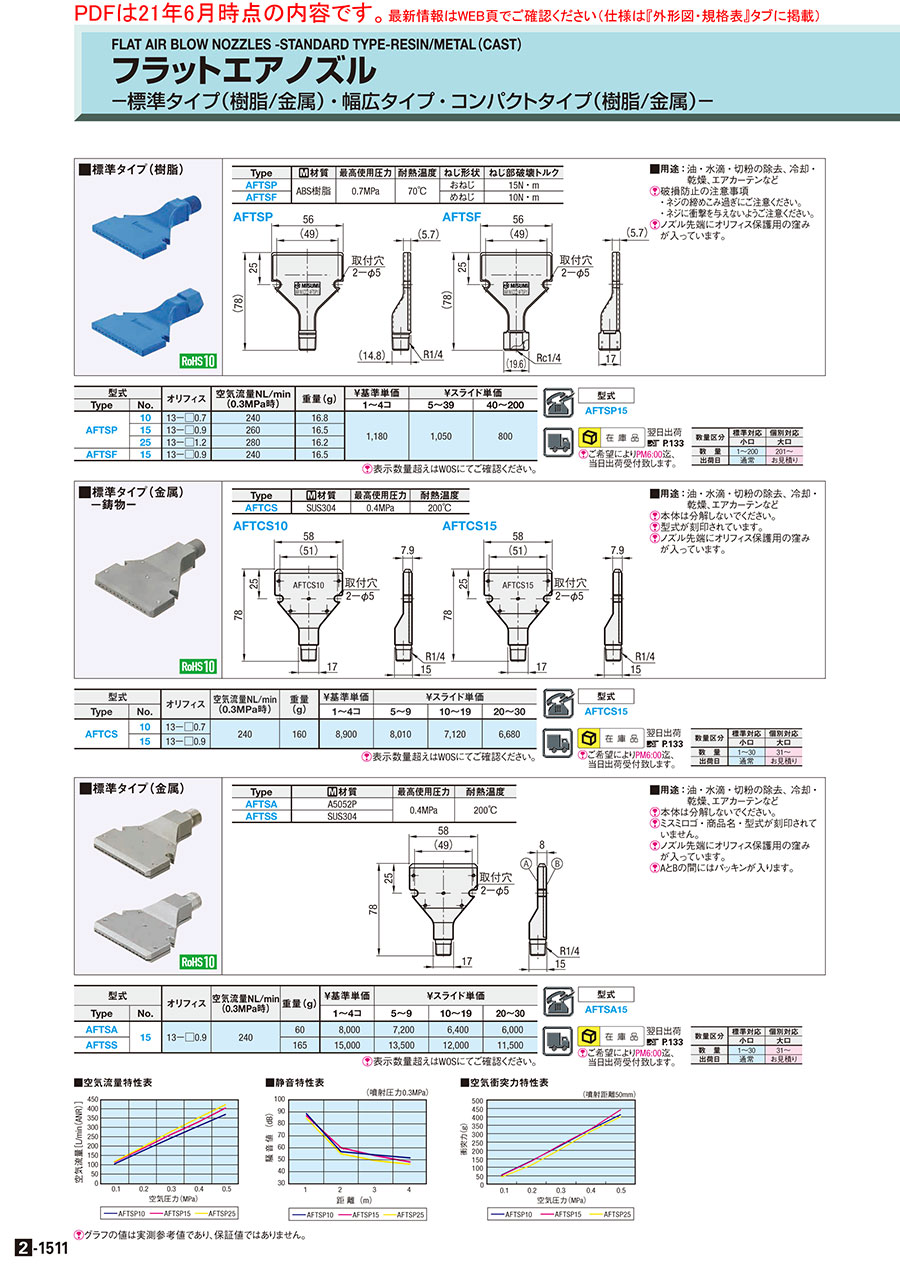

フラットエアノズル 標準タイプ ABS樹脂製
外形図・規格表
外形図
| AFTSP | AFTSF |
 |  |
| Type | [ M ]材質 | 最高使用圧力 | 耐熱温度 | ねじ形状 | ねじ部破壊トルク |
| AFTSP | ABS樹脂 | 0.7MPa | 70℃ | おねじ | 15N・m |
| AFTSF | めねじ | 10N・m |
規格表
| 型式 |
| AFTSP15 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | オリフィス | 空気流量L/min (0.3MPa時) | 質量(g) | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 1～4コ | 5～39 | 40～200 | |||
| AFTSP | 10 | 13× 0.7x0.9 | 240 | 16.8 | 1,240 | 1,100 | 840 |
| 15 | 13× 0.9x0.9 | 260 | 16.5 | ||||
| 25 | 13x 1.2x0.9 | 280 | 16.2 | ||||
| AFTSF | 15 | 13× 0.9x0.9 | 240 | 16.5 | |||
■空気流量特性表 ■清音特性表 ■空気衝突力特性表 （噴射圧力0.3Mpa） （噴射距離50mm） 空気圧力（Mpa） 距離（m） 空気圧力（Mpa）[ ! ]ここで記載している流量は供給流量であり、吐出流量ではありません。
[ ! ]グラフの値は実測参考値であり、保証値ではありません。
[ ! ]破損防止の注意事項
・ねじの締めこみ過ぎにご注意ください。
・ねじに衝撃を与えないようご注意ください。
[ ! ]ノズル先端にオリフィス保護用の窪みが入っています。
製品特徴紹介動画
詳細情報
基本情報
◆特徴：＜大口割引強化！＞取付け角度がフラットタイプのABS樹脂製エアノズルです。
※金属製をご希望の方は 【AFTCS（SUS304）】または【AFTSS(SUS304)/AFTSA（A5052P)】からご選定ください。
◆用途：油・水滴・切粉の除去、冷却、乾燥、エアカーテン等様々な用途にご利用いただけます。
◆エア源：コンプレッサ－ ◆噴射形状：ストレート
◆最高使用圧力：0.7MPa ◆耐熱温度：70℃
◆技術データはこちらから
◆製品動画はこちらから
◆使用事例はこちらから
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
