チューブ用インサート付継手 ナット・スリーブ一体型 ユニオンコネクタ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

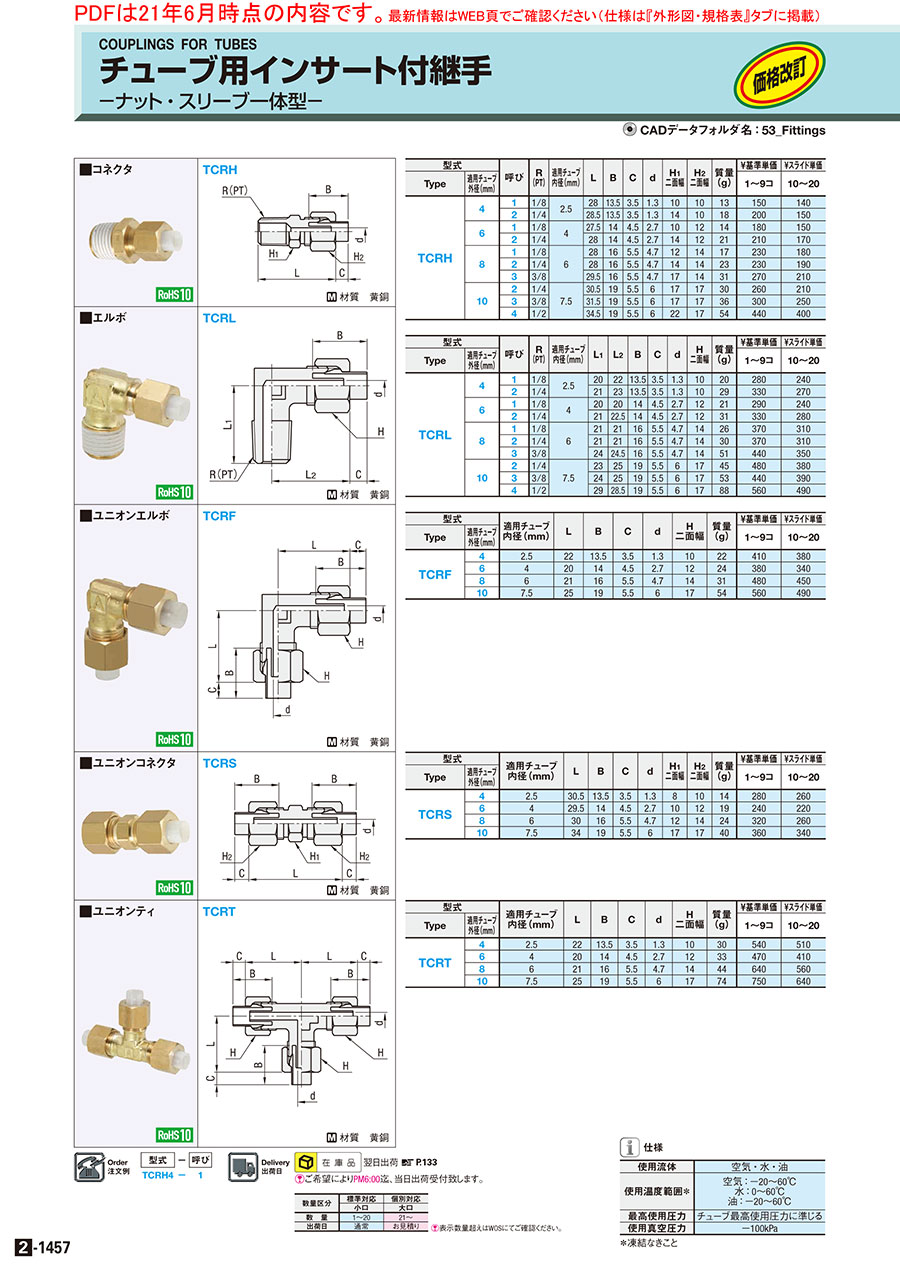

外形図・規格表
TCRS
[ M ]材質 黄銅
規格表
| 型式 | − | 呼び |
| TCRH4 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 適用チューブ 内径(mm) | L | B | C | d | H1 二面幅 | H2 二面幅 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | 適用チューブ 外径(mm) | 1～9コ | 10～20 | ||||||||
| TCRS | 4 | 2.5 | 30.5 | 13.5 | 3.5 | 1.3 | 8 | 10 | 14 | 280 | 260 |
| 6 | 4 | 29.5 | 14 | 4.5 | 2.7 | 10 | 12 | 19 | 240 | 220 | |
| 8 | 6 | 30 | 16 | 5.5 | 4.7 | 12 | 14 | 24 | 320 | 260 | |
| 10 | 7.5 | 34 | 19 | 5.5 | 6 | 17 | 17 | 40 | 360 | 340 | |
詳細情報
基本情報
【特長】使用流体が空気・水・油、ユニオンコネクタ形状のチューブ用インサート付継手です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
仕様
＊凍結なきこと
| 使用流体 | 空気・水・油 |
| 使用温度範囲＊ | 空気 ： －20～60℃ 水 ： 0～60℃ 油 ： －20～60℃ |
| 最高使用圧力 | チューブ最高使用圧力に準じる |
| 使用真空圧力 | －100kPa |
チューブ用インサート付継手 ナット・スリーブ一体型 ユニオンコネクタのレビュー
シリコンチューブの連結
4
4.02018/05/23
スリーブが付いているので、柔らかいチューブでもしっかりと固定出来る
