チューブ用継手ナット・スリーブ一体型　ニップル

カタログ |P.2-1456

数量スライド割引
納期短縮
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 370円～660円

税込単価: 407円～726円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

チューブ用インサート付継手　ナット・スリーブ一体型　コネクタ

4.3

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

チューブ用継手　ナット・スリーブ一体型　ハーフユニオン

通常価格(税別)： 900円 (税込価格：990円)

通常出荷日：在庫品1日目

【特長】・使用流体は空気・水です。・ナット・スリーブ一体型チューブ用継手のニ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
非磁性
種類
ニップル
接続種類
管⇔ねじ
ねじ種類
R
材質
銅
詳細材質
黄銅

ご注意

本商品は、スパナにてナットを本体に突き当たるまで締め込んでご使用ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が9型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

TJBNC

[ M ]材質黄銅

規格表

型式

MCUE6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	チューブ内径 (mm)	L	L₁	B	H₁	H₂	T R(PT)	質量 (g)	￥基準単価	￥スライド単価
Type	D(ホース外径)	呼び	チューブ内径 (mm)	L	L₁	B	H₁	H₂	T R(PT)	質量 (g)	1〜9コ	10〜20
TJBNC	6	1	4	26	22	12.5	12	12	R1/8	18	330	310
	6	2	4	28.5	22.5	12.5	14	12	R1/4	26	380	360
	8	1	5	28	24	14	14	14	R1/8	25	370	350
		2		30	24		14	14	R1/4	30	400	380
		3		31	24.6		17	14	R3/8	41	490	470
	10	2	6.5	32	26	15.5	17	17	R1/4	43	450	430
	10	3	6.5	33	26.6	15.5	17	17	R3/8	50	560	530
	12	2	8	34	28	17	17	19	R1/4	49	570	550
	12	3	8	35	28.6	17	17	19	R3/8	57	590	560

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

適用管内径

(mm)

RoHS?

最小発注数量

6	1/8	4	10	1個
6	1/4	4	10	1個
8	1/8	5	10	1個
8	1/4	5	10	1個
8	3/8	5	10	1個
10	1/4	6.5	10	1個
10	3/8	6.5	10	1個
12	1/4	8	10	1個
12	3/8	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

370円 ( 407円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
640円 ( 704円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能

基本情報

【特長】・使用流体は空気・水です。・ナット・スリーブ一体型チューブ用継手のニップルです。

ご注意

本商品は、スパナにてナットを本体に突き当たるまで締め込んでご使用ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

●MCTPTY・MCUNE・TJBNC

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●MCUE・TJBSC

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円

●MCTPTY・MCUNE

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにて
ご確認ください。

●MCUE

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにて
ご確認ください。

●TJBNC・TJBSC

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにて
ご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

仕様

材質	SUS316	黄銅
使用流体	空気・水
使用温度範囲	−65〜260℃(空気) 0〜100℃(水)	−40〜80℃
最高使用圧力	チュ−ブ最高使用圧力に準じる
使用真空圧力	−100kPa

■構造図

■特長
ナットとスリーブが一体となっており、
配管時にチューブのねじれが発生しません。

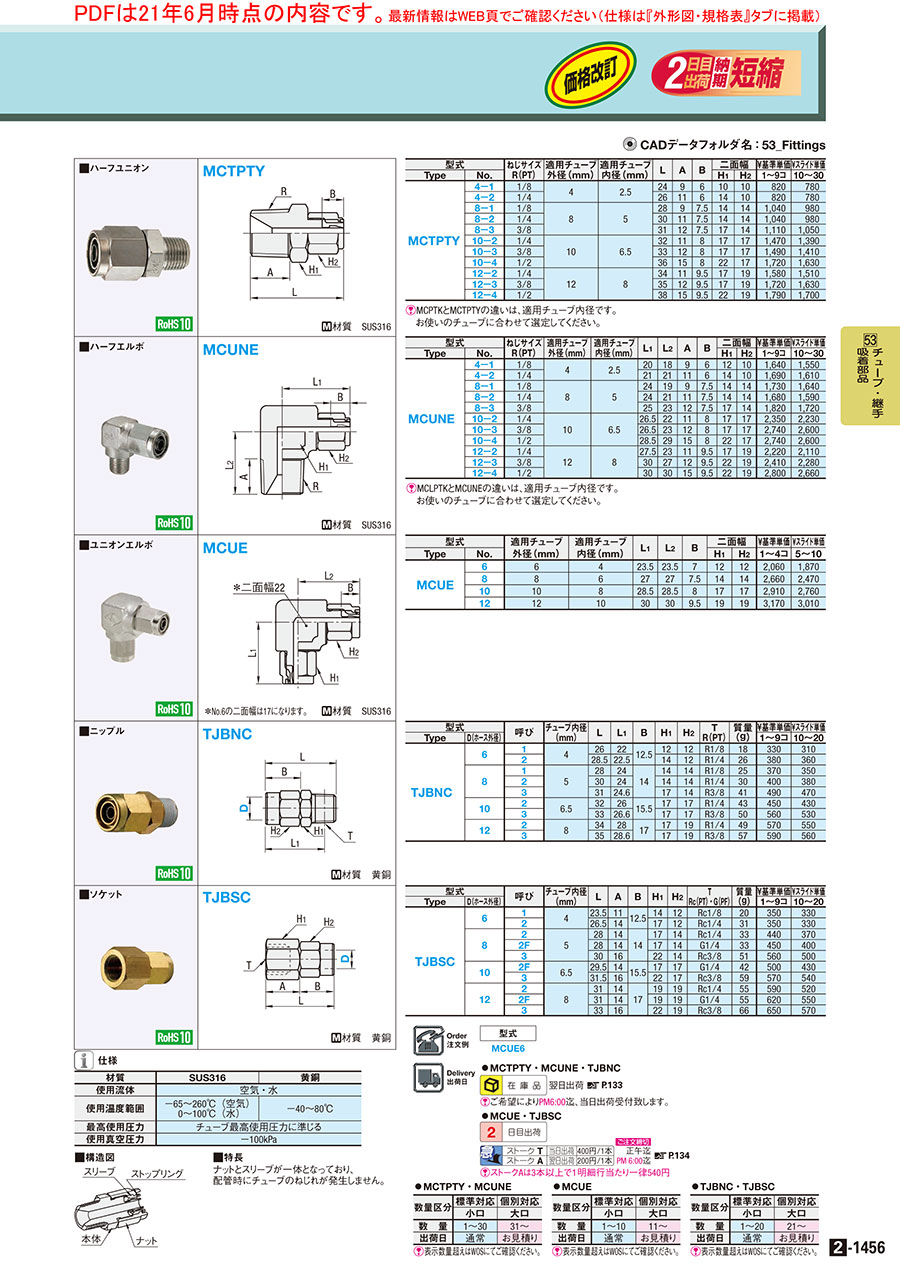

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
