チューブ用継手 ナット・スリーブ一体型 ストレート
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 940円～1,980円
- 税込単価
- 1,034円～2,178円
【特長】・使用流体は空気・水です。・ナット・スリーブ一体型のストレート型チュー...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 非磁性 / 耐熱性
- 種類
- ストレート
- 接続 種類
- 管⇔ねじ
- ねじ 種類
- R
- 材質
- ステンレス
- 詳細材質
- SUS316
ご注意
- 本商品は、スパナにてナットを本体に突き当たるまで締め込んでご使用ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が15型番あります。

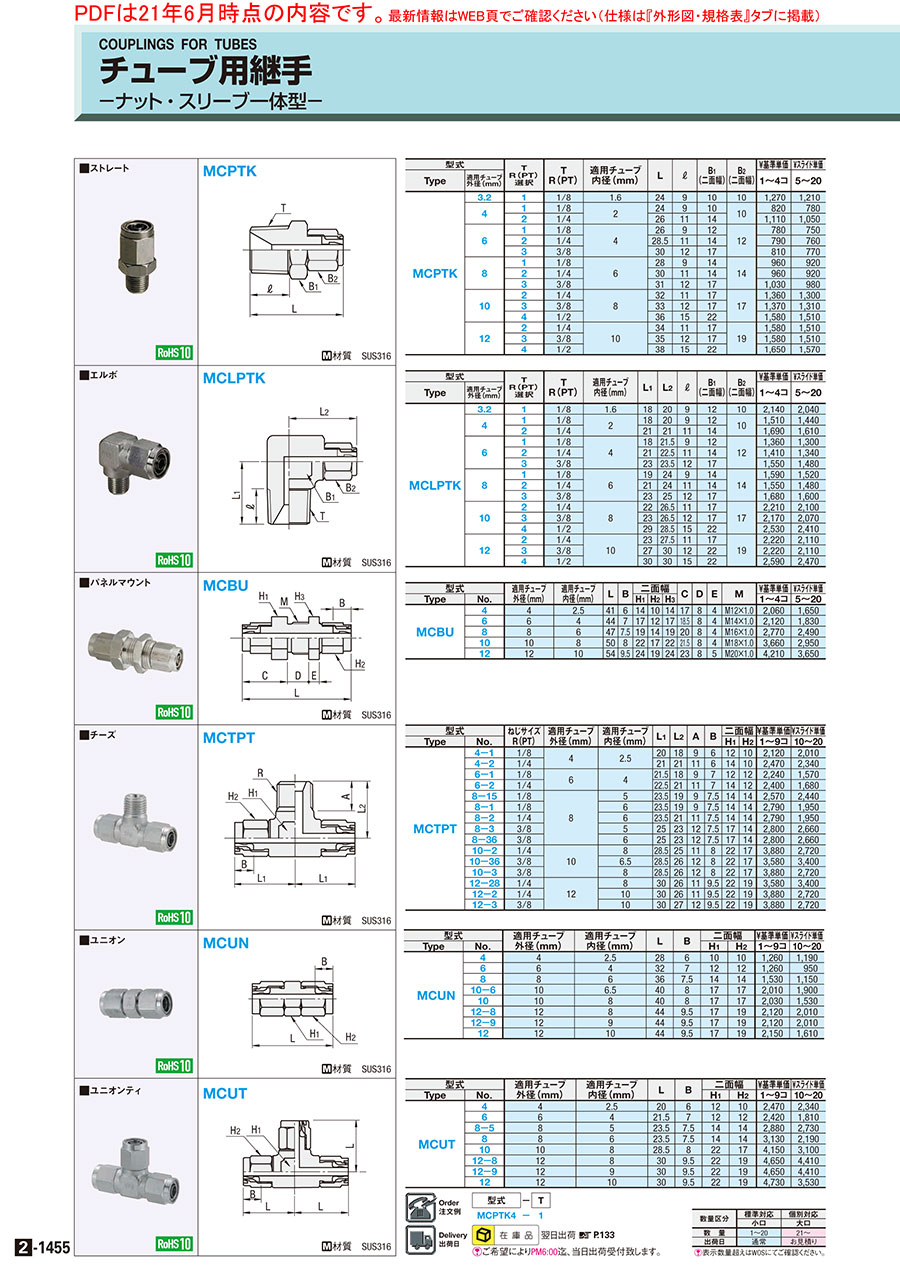

外形図・規格表
MCPTK
[ M ]材質 SUS316
規格表
| 型式 | − | T |
| MCPTK4 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T R(PT) 選択 | T R(PT) | 適用チューブ 内径(mm) | L | ℓ | B1 (二面幅) | B2 (二面幅) | ￥基準単価 | ¥スライド単価 | |
| Type | 適用チューブ 外径(mm) | 1〜4コ | 5〜20 | |||||||
| MCPTK | 3.2 | 1 | 1/8 | 1.6 | 24 | 9 | 10 | 10 | 1,270 | 1,210 |
| 4 | 1 | 1/8 | 2 | 24 | 9 | 10 | 10 | 820 | 780 | |
| 2 | 1/4 | 26 | 11 | 14 | 1,110 | 1,050 | ||||
| 6 | 1 | 1/8 | 4 | 26 | 9 | 12 | 12 | 780 | 750 | |
| 2 | 1/4 | 28.5 | 11 | 14 | 790 | 760 | ||||
| 3 | 3/8 | 30 | 12 | 17 | 810 | 770 | ||||
| 8 | 1 | 1/8 | 6 | 28 | 9 | 14 | 14 | 960 | 920 | |
| 2 | 1/4 | 30 | 11 | 14 | 960 | 920 | ||||
| 3 | 3/8 | 31 | 12 | 17 | 1,030 | 980 | ||||
| 10 | 2 | 1/4 | 8 | 32 | 11 | 17 | 17 | 1,360 | 1,300 | |
| 3 | 3/8 | 33 | 12 | 17 | 1,370 | 1,310 | ||||
| 4 | 1/2 | 36 | 15 | 22 | 1,580 | 1,510 | ||||
| 12 | 2 | 1/4 | 10 | 34 | 11 | 17 | 19 | 1,580 | 1,510 | |
| 3 | 3/8 | 35 | 12 | 17 | 1,580 | 1,510 | ||||
| 4 | 1/2 | 38 | 15 | 22 | 1,650 | 1,570 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
950円 ( 1,045円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,630円 ( 1,793円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・使用流体は空気・水です。・ナット・スリーブ一体型のストレート型チューブ用継手です。
ご注意
- 本商品は、スパナにてナットを本体に突き当たるまで締め込んでご使用ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
■構造図
■特長
ナットとスリーブが一体となっており、
配管時にチューブのねじれが発生しません。
仕様・概要
| 材質 | SUS316 | 黄銅 |
| 使用流体 | 空気・水 | |
| 使用温度範囲 | −65〜260℃(空気) 0〜100℃(水) | −40〜80℃ |
| 最高使用圧力 | チュ−ブ最高使用圧力に準じる | |
| 使用真空圧力 | −100kPa | |
■構造図
■特長
ナットとスリーブが一体となっており、
配管時にチューブのねじれが発生しません。
