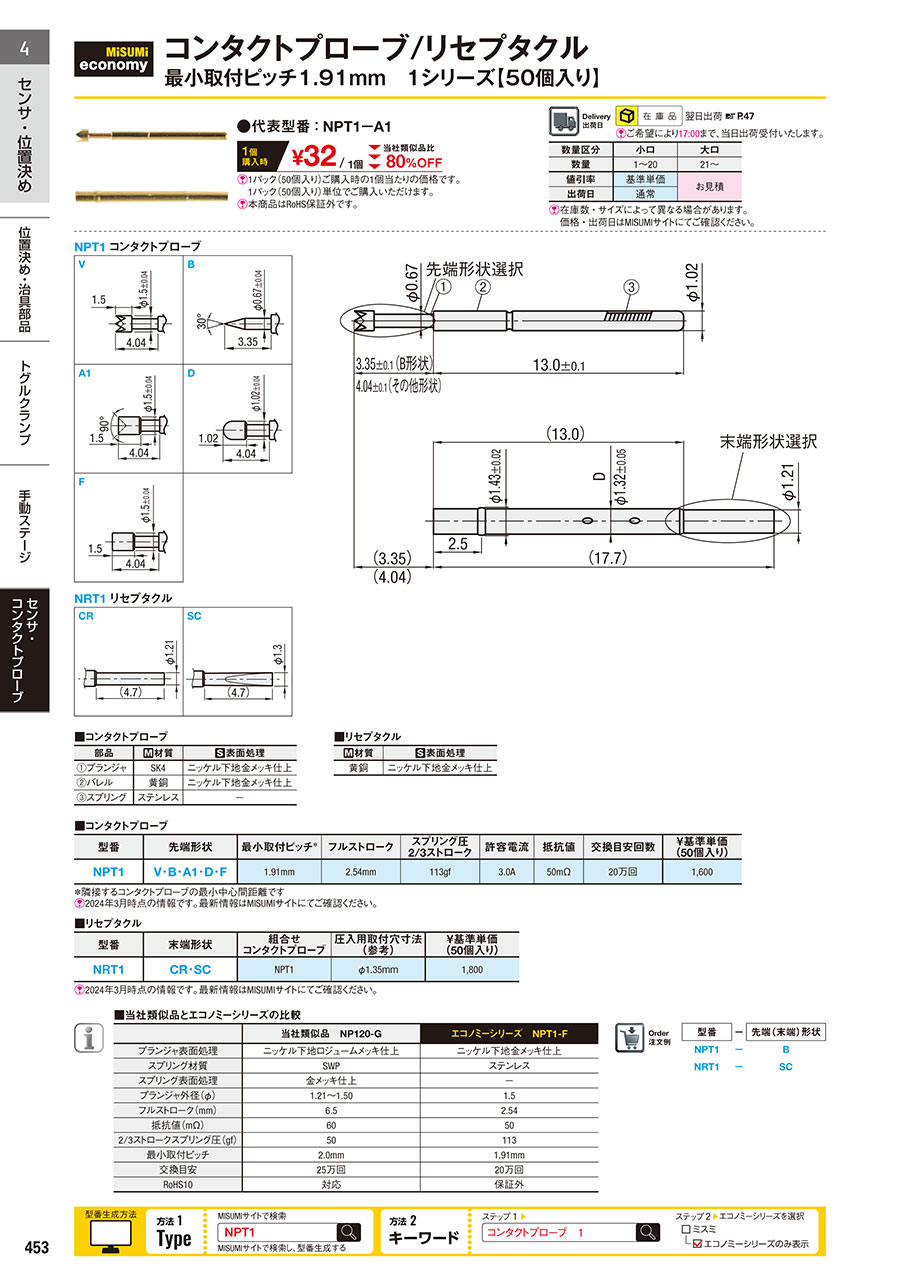

【エコノミーシリーズ】 コンタクトプローブ 取付ピッチ1.91mm　1シリーズ【50個入り】

■概要
あらゆる電子回路の導通検査にご使用いただけます。

■使用方法
樹脂プレート（ベークライトなど）に穴をあけてリセプタクルを圧入してください。穴加工の都合により隙間が生じる場合は、接着剤（ロックタイトなど）にて隙間を埋めてご使用ください。圧入後、リセプタクルに配線をおこないます。ハンダで配線をする場合、ハンダがストッパを超えてリセプタクル内部まで入り込まないようにご注意ください。配線後、コンタクトプローブを挿入します。この時、プランジャ部を強く押すと、先端や内部の損傷・性能低下の原因となりますのでご注意ください。
また、実際に使用する前に、使用環境で何度かテストをおこなうことをお勧めします。

■主な種類と代表的用途

種類	代表的な用途
コンタクトプローブ	プリント基板、基板実装、半導体・インサーキット、ハーネス検査等の幅広い用途にてご使用いただけます。
両端プローブ	リセプタクルが不要な為、より狭い取付ピッチでの取付けが可能です。

■コンタクトプローブ先端形状パターン選定例


■リセプタクル末端形状パターン選定例
＊ハンダタイプ（SC）は製造方法上、末端部外側にふくらみがあります。
強く取付穴に押し込んでいただければ性能上問題ありませんが、必要に応じて外径調整の上ご使用ください。

■一般環境条件
・使用周囲温度10〜40℃、湿度30%以下
・周囲雰囲気：粉塵、腐食性ガス、オイル成分が存在しない等、コンタクトプローブが汚染されない環境

■ストローク条件
・荷重はコンタクトプローブの軸方向にのみ加え、横方向には加えないでください。
・規定ストローク（フルストロークの2/3）を超えてストロークさせると著しくコンタクトプローブの寿命が低下します。
・60回/min（等速）以上でストロークさせるとコンタクトプローブの寿命が低下することがあります。

■電流の印加条件
・規定ストローク位置でコンタクト対象に接触、静止した状態で電流を流してください。
・ストローク動作中、規定ストローク以外、コンタクト対象に未接触（オープン）の状態で電流を流すとコンタクトプローブの寿命を著しく低下させることがあります。
・コンタクトプローブの劣化などでカタログ記載の許容電流を満たさない場合があります。実際の使用では十分な余裕をとり設計ください。

■電圧の印加条件
・規定ストローク位置でコンタクト対象に接触、静止した状態で電圧を加えてください。
・コンタクト対象に未接触（オープン）の状態で電圧をかけないでください。接触の直前に放電が起き、コンタクトプローブが破損します。
・高電圧をコンタクトプローブにかける場合、電流・電圧の印加条件を厳守し、また放電を含め瞬間的な大電流にご注意ください。

■許容電流
・カタログ記載の許容電流は、上記条件（一般環境、ストローク、電流と電圧の印加）にて、1分間連続で流せる最大値です。

■抵抗値
・カタログ記載の抵抗値は、上記条件（一般環境、ストローク、電流と電圧の印加）にて、コンタクトプローブに電流10mAを流し、純銀端子を接触させて測定した代表値です。
・大きな電流を流すとコンタクト部や内部の劣化により抵抗値が上昇することがあります。
・ストローク回数を重ねると、コンタクト部や内部の劣化により抵抗値が上昇することがあります。

■交換目安回数
・カタログ記載の交換目安回数は、上記条件（一般環境、ストローク、電流と電圧の印加）にて10mAで使用した場合に、プローブを問題なくご使用いただける目安の回数です。
・使用環境や条件により、抵抗値が上昇したりスプリング圧が低下するなどして目安回数に達する前に交換時期が来る場合があります。実際の使用に合わせて交換してください。

■スプリング圧
・コンタクトプローブ温度が80℃以上になるとスプリング圧は低下します。
・電流値を大きくするとコンタクトプローブの発熱によりスプリング圧が低下することがあります。

■圧入用取付穴寸法（参考）
・参考値であり、樹脂プレートの材質や板厚により異なります。リセプタクル圧入部の寸法を参考に設計ください。

■最小取付ピッチ
・隣接するコンタクトプローブの最小中心間距離です。
