【高精度】ＸＹ回転　送りねじ式

【高精度】ＸＹ回転　送りねじ式
通常単価(税別)
46,930円～64,630円
税込単価
51,623円～71,093円
通常出荷日：在庫品1日目当日出荷可能

X軸・Y軸・回転摺動のコンパクトな一体型ステージです。New!!! FAカメラ位置調整　特設ページリリ...

詳細を確認
  • 実際の製品には目盛がついています。目盛の位置は外形図赤枠部を参照ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【高精度】ＸＹＺ軸　クロスローラ　マイクロメータヘッド

ミスミ

【高精度】ＸＹＺ軸　クロスローラ　マイクロメータヘッド
通常価格(税別)： 77,540円 (税込価格：85,294円)

通常出荷日：98 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

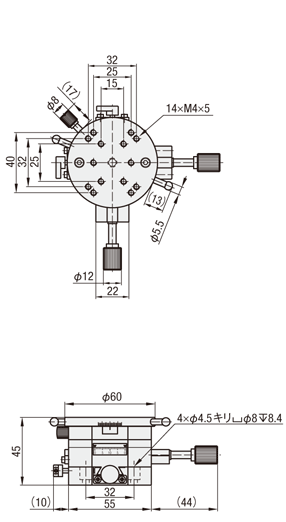

外形図

XYRSL60

目盛部分拡大図
●●●:関連画像


XYRSL90

目盛部分拡大図
●●●:関連画像


[ ! ]寸法記載のない穴は製造上で加工されており、使用を想定したものではございません。製造上不要になった場合、無くなることもございます。
[ ! ]同芯度の公差は設けておりません。
[ ! ]芯出し精度に関しての規格値・基準面・基準穴は設けておりません。
[ ! ]下図のように側面水平・垂直、天地逆転で取付した場合は耐荷重が減少します。
■姿勢の定義
●●●:関連画像●●●:関連画像●●●:関連画像
天地逆転（9.8N以下）側面水平（17.15N以下）側面垂直（17.15N以下）
[ ! ]（ ）内の耐荷重は参考値です。


■ステージの回転方法について

●●●:関連画像
ステージの両側についているつまみ（赤枠部）を両手で持ち、
目盛を見ながら手動で回転し、調整ください。

[ ! ]360°回転式のため、回転させ続けるとステージは回り
続けます。

[ ! ]クランプは図面記載のφ8のねじで行います。
Type[ M ]材質[ S ]表面処理
XYRSLアルミ合金黒アルマイト


規格表

型式
XYRSL60
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面
(mm)		移動量
(mm)		ハンドル一回転移動量
(mm)		耐荷重(N)真直度
(μm)		自重
(kg)		￥基準単価
TypeNo.
XYRSL60φ60XY：±214.234.3300.3942,570
360°回転
90φ90XY：±350.8858,630
360°回転

型番リスト

表示件数
  • 1
    • 型番
    XYRSL60
    XYRSL90

    テーブルサイズ(径) D

    (φ)

    テーブルサイズ(長さ) L

    (mm)

    テーブルサイズ(幅) W

    (mm)

    ストローク(X距離)

    (mm)

    ストローク(Y距離)

    (mm)

    		RoHS?最小発注数量
    60
    60
    60
    ±21
    ±21
    10
    1個
    90
    90
    90
    ±35
    ±35
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,930円
    ( 51,623円 )
    在庫品1日目当日出荷可能
    64,630円
    ( 71,093円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    X軸・Y軸・回転摺動のコンパクトな一体型ステージです。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
    ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
    FAカメラ位置調整　事例・商品のご紹介ページ

    ご注意

    • 実際の製品には目盛がついています。目盛の位置は外形図赤枠部を参照ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格



    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式ステージ面
    (mm)    		移動量
    (mm)    		ハンドル一回転移動量
    (mm)    		耐荷重(N)真直度
    (μm)    		自重
    (kg)    		￥基準単価
    TypeNo.
    XYRSL60φ60XY：±214.234.3300.3942,570
    360°回転
    90φ90XY：±350.8858,630
    360°回転

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数　量1〜45〜1011〜
    値引率基準単価5%10%
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。


    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
