【エコノミーシリーズ】 RoHS対応 水平面Ｚ軸 ラボジャッキ 高耐荷重
- 通常単価(税別)
- 39,900円～48,760円
- 税込単価
- 43,890円～53,636円
通常出荷日：在庫品1日目当日出荷可能
長ストロークZ軸調整用ステージのリーズナブルタイプ。FAカメラ位置調整 特設ページリリースのお知らせ『...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

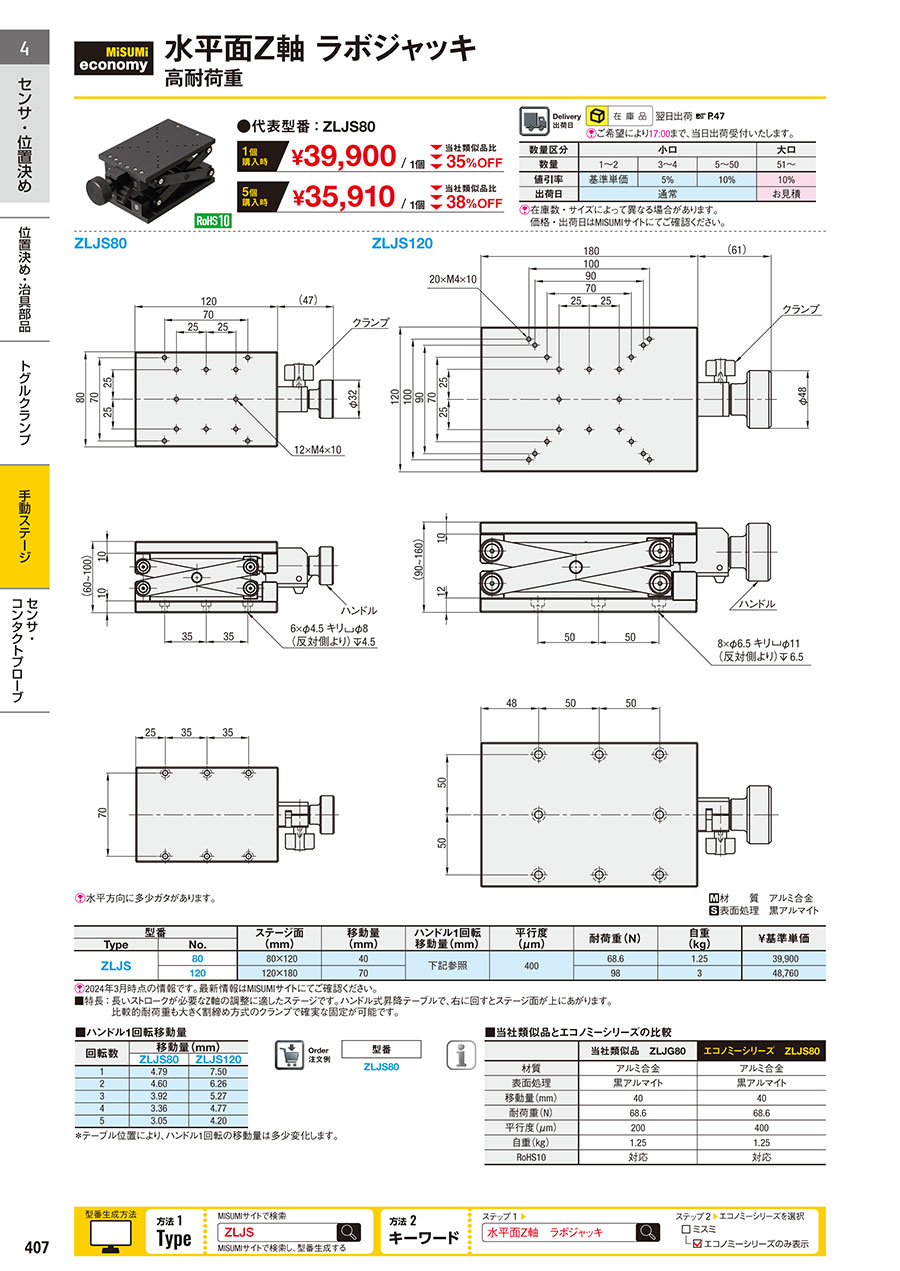

外形図・規格表
外形図
ZLJS80
ZLJS120
[ ! ]ハンドル式昇降テーブルです。比較的耐荷重も大きく割締め方式のクランプで確実な固定が可能です。
[ ! ]ハンドルを右に回すとステージ面が上昇します。
[ ! ]水平方向に多少ガタがあります。
[ ! ]ハンドルを右に回すとステージ面が上昇します。
[ ! ]水平方向に多少ガタがあります。
[ M ]材 質 アルミ合金
[ S ]表面処理 黒アルマイト
[ S ]表面処理 黒アルマイト
規格表
| 型式 |
| ZLJS80 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■ハンドル1回転移動量
＊テーブル位置により、ハンドル1回転の移動量は多少変化します。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | ハンドル1回転 移動量(mm) | 平行度 (μm) | 耐荷重(N) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| ZLJS | 80 | 80×120 | 40 | 下記参照 | 400 | 68.6 | 1.25 | 39,900 |
| 120 | 120×180 | 70 | 98 | 3 | 48,760 | |||
■ハンドル1回転移動量
| 回転数 | 移動量(mm) | |
| ZLJS80 | ZLJS120 | |
| 1 | 4.79 | 7.50 |
| 2 | 4.60 | 6.26 |
| 3 | 3.92 | 5.27 |
| 4 | 3.36 | 4.77 |
| 5 | 3.05 | 4.20 |
製品比較情報
■当社類似品とエコノミーシリーズの比較
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
| 当社類似品 ZLJG80 | エコノミーシリーズ ZLJS80 | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 移動量(mm) | 40 | 40 |
| 耐荷重(N) | 68.6 | 68.6 |
| 平行度(μm) | 200 | 400 |
| 自重(㎏) | 1.25 | 1.25 |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
長ストロークZ軸調整用ステージのリーズナブルタイプ。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | ハンドル1回転 移動量(mm) | 平行度 (μm) | 耐荷重(N) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| ZLJS | 80 | 80×120 | 40 | (2)＊ | 400 | 68.6 | 1.25 | 39,900 |
| 120 | 120×180 | 70 | (3)＊ | 98 | 3 | 48,760 | ||
