【エコノミーシリーズ】 RoHS対応 水平面Ｚ軸 送りねじ式
- 通常単価(税別)
- 15,620円～16,720円
- 税込単価
- 17,182円～18,392円
通常出荷日：在庫品1日目当日出荷可能
送りねじ式の水平面Z軸ステージ。高耐荷重タイプです。FAカメラ位置調整 特設ページリリースのお知らせ『...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

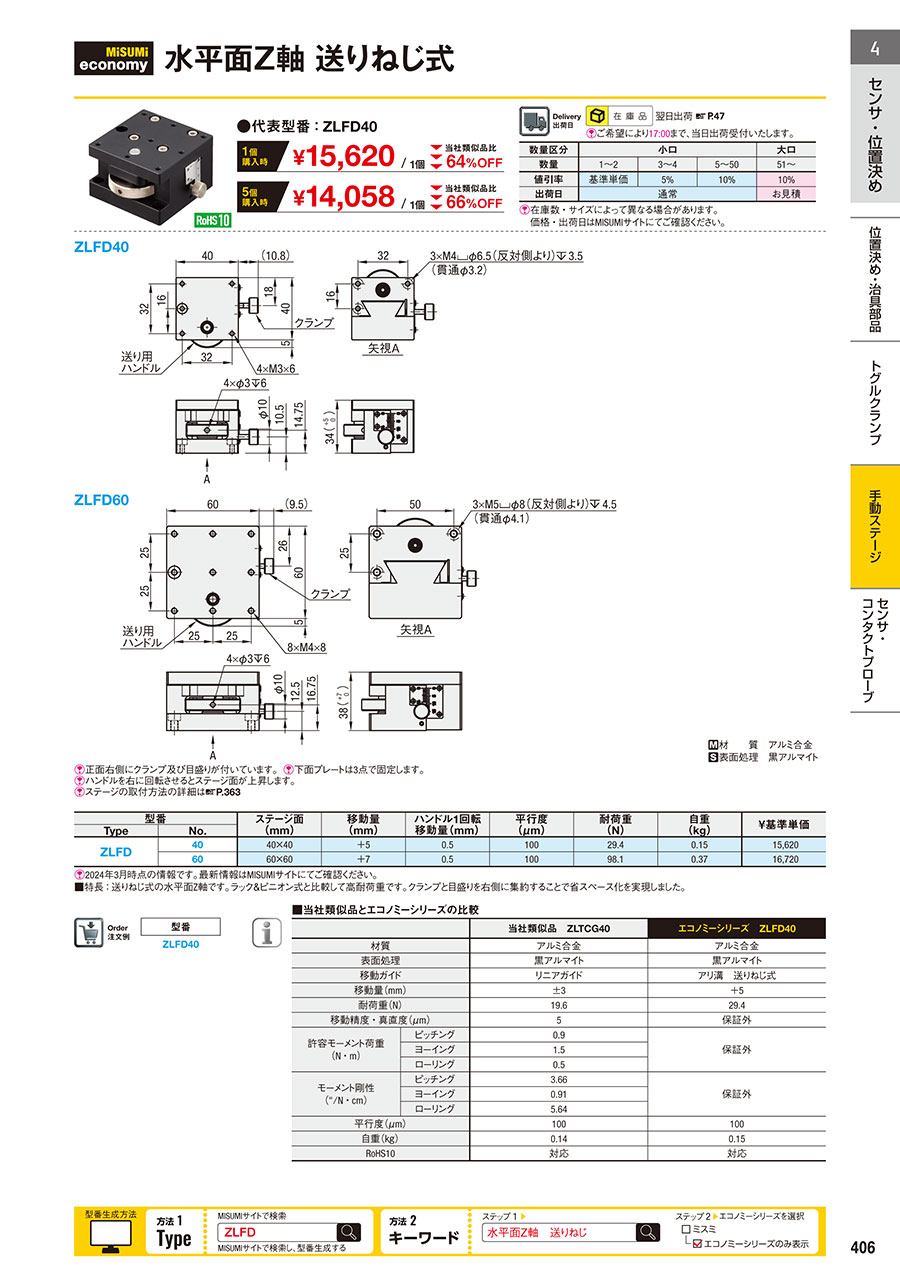

外形図・規格表
外形図
ZLFD40
ZLFD60
[ ! ]正面右側にクランプ及び目盛りが付いています。[ ! ]下面プレートは3点で固定します。
[ ! ]ハンドルを右に回転させるとステージ面が上昇します。
[ ! ]ステージの取付方法の詳細は（こちら）
[ ! ]ハンドルを右に回転させるとステージ面が上昇します。
[ ! ]ステージの取付方法の詳細は（こちら）
[ M ]材質 アルミ合金
[ S ]表面処理 黒アルマイト
[ S ]表面処理 黒アルマイト
規格表
| 型式 |
| ZLFD40 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | ハンドル1回転 移動量(mm) | 平行度 (μm) | 耐荷重 (N) | 自重 (kg) | ￥基準単価 | |
| TYPE | No. | |||||||
| ZLFD | 40 | 40×40 | +5 | 0.5 | 100 | 29.4 | 0.15 | 15,620 |
| 60 | 60×60 | +7 | 0.5 | 100 | 98.1 | 0.37 | 16,720 | |
製品比較情報
■当社類似品とエコノミーシリーズの比較
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
| 当社類似品 ZLTCG40 | エコノミーシリーズ ZLFD40 | ||
| 材質 | アルミ合金 | アルミ合金 | |
| 表面処理 | 黒アルマイト | 黒アルマイト | |
| 移動ガイド | リニアガイド | アリ溝 送りねじ式 | |
| 移動量(mm) | ±3 | ＋5 | |
| 耐荷重(N) | 19.6 | 29.4 | |
| 移動精度・真直度(μm) | 5 | 保証外 | |
| 許容モーメント荷重 (N・m) | ピッチング | 0.9 | 保証外 |
| ヨーイング | 1.5 | ||
| ローリング | 0.5 | ||
| モーメント剛性 ("/N・cm) | ピッチング | 3.66 | 保証外 |
| ヨーイング | 0.91 | ||
| ローリング | 5.64 | ||
| 平行度(μm) | 100 | 100 | |
| 自重(㎏) | 0.14 | 0.15 | |
| RoHS10 | 対応 | 対応 | |
詳細情報
基本情報
送りねじ式の水平面Z軸ステージ。高耐荷重タイプです。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | ハンドル1回転 移動量(mm) | 平行度 (μm) | 耐荷重 (N) | 自重 (kg) | ￥基準単価 | |
| TYPE | No. | |||||||
| ZLFD | 40 | 40×40 | +5 | 0.5 | 100 | 29.4 | 0.15 | 15,620 |
| 60 | 60×60 | +7 | 0.5 | 100 | 98.1 | 0.37 | 16,720 | |
