検査治具用差し込みピン クランプタイプ ストレート
- 通常単価(税別)
- -
- 税込単価
- -
カラー部をまわしてワークをクランプし、寸法測定にご利用いただけるピンです。
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。

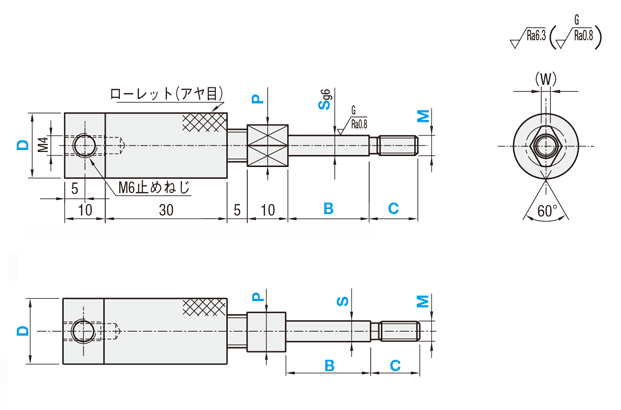

外形図・規格表
ダイヤストレート
丸ストレート [ ! ]記載のない寸法はダイヤストレートと同じ。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、めねじ深さ、角度寸法公差は除く。
| [ M ]材質 | [ H ]硬度 | Type | |
| ダイヤストレート | 丸ストレート | ||
| S45C相当 | − | KJPCS | KJPCMS |
| 45HRC〜 | KJPCSH | KJPCMSH | |
規格表
| 型式(TYPE・D) | − | P | − | S | − | M | − | B | − | C |
| KJPCMS16 KJPCT20 | − − | P8.00 P10.20 | − − | S7.00 S8.00 | − − | M5 M5 | − − | B15 B12 | − − | C10 C12 |
| P | (W) |
| 6.00〜 7.99 | 3.0 |
| 8.00〜 9.99 | 4.0 |
| 10.00〜14.99 | 4.5 |
| 15.00〜19.99 | 7.0 |
| 20.00 | 9.5 |
| 型式 | P 指定0.01mm単位 | S(P≧S) 指定0.01mm単位 | Ｍ(並目) S≧M選択 | B 指定1mm単位 | C 指定1mm単位 | ￥基準単価 1〜19コ | ||||||||
| TYPE | D | ダイヤストレート | 丸ストレート | |||||||||||
| ダイヤストレート | 丸ストレート | KJPCS | KJPCSH | KJPCMS | KJPCMSH | |||||||||
| (S45C) KJPCS (S45C 焼入) KJPCSH | (S45C) KJPCMS (S45C 焼入) KJPCMSH | 16 | 6.00〜11.00 | 5.00〜9.00 | 4 | 5 | 6 | 8 | 5〜40 | 5〜40 (C≦M×3) | 8,270 | 8,380 | 7,750 | 7,850 |
| 20 | 6.00〜15.00 | 5.00〜13.00 | 8,800 | 8,900 | 8,270 | 8,380 | ||||||||
| 10 | 12 | 16 | ||||||||||||
| 25 | 6.00〜20.00 | 5.00〜18.00 | 9,320 | 9,430 | 8,800 | 8,900 | ||||||||
追加工
| 型式 | − | P | − | S | − | M | − | B | − | C | − | (KH・STC・CLH) |
| KJPCMS16 | − | P8.00 | − | S7.00 | − | M5 | − | B15 | − | C10 | − | KH |
| 5 | 日目出荷 |
[ NG ]ストーク不可
| Alterations | Code | Spec. | ￥/1Code | ||||||||
P寸法刻印 | KH | ローレット部を30mm平取りし、 P寸法を刻印します。 | 600 | ||||||||
| 表面処理追加 (四三酸化鉄皮膜) | STC | 四三酸化鉄皮膜を追加します。 | 200 | ||||||||
ダイヤ回転部変更 | CLH | ダイヤ回転部を長くします。 [ ! ]ダイヤタイプのみ適用 [ ! ] ダイヤテーパの場合下記条件となります。 P寸指定範囲
| 300 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
カラー部をまわしてワークをクランプし、寸法測定にご利用いただけるピンです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはお見積り
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.01mm単位 | S(P≧S) 指定0.01mm単位 | Ｍ(並目) S≧M選択 | B 指定1mm単位 | C 指定1mm単位 | ￥基準単価 1〜19コ | ||||||||
| TYPE | D | ダイヤストレート | 丸ストレート | |||||||||||
| ダイヤストレート | 丸ストレート | KJPCS | KJPCSH | KJPCMS | KJPCMSH | |||||||||
| (S45C) KJPCS (S45C 焼入) KJPCSH | (S45C) KJPCMS (S45C 焼入) KJPCMSH | 16 | 6.00〜11.00 | 5.00〜9.00 | 4 | 5 | 6 | 8 | 5〜40 | 5〜40 (C≦M×3) | 8,270 | 8,380 | 7,750 | 7,850 |
| 20 | 6.00〜15.00 | 5.00〜13.00 | 8,800 | 8,900 | 8,270 | 8,380 | ||||||||
| 10 | 12 | 16 | ||||||||||||
| 25 | 6.00〜20.00 | 5.00〜18.00 | 9,320 | 9,430 | 8,800 | 8,900 | ||||||||
概要・仕様
使用例
[ ! ]ダイヤ部・丸部は回転します。
