アルミダクトホース用配管部品 異形Ｙ型
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 4,920円～37,740円
- 税込単価
- 5,412円～41,514円
【特長】・異形Ｙ型のアルミダクトホース用配管部品です。・フランジはありません。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 継手種類
- Y管
- 接続種類
- 異径
- フランジ
- フランジなし
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が14型番あります。

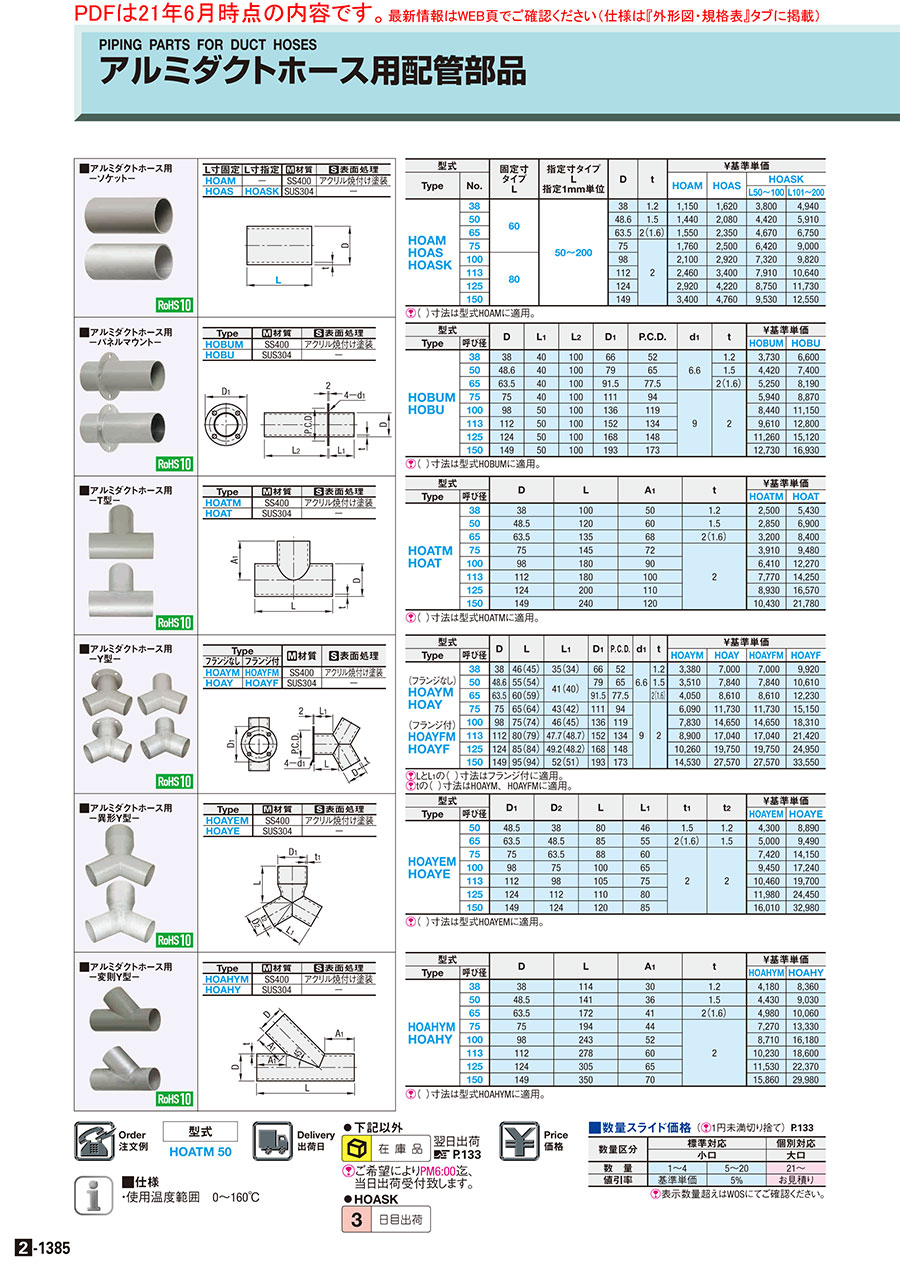

外形図・規格表
| Type | [ M ]材質 | [ S ]表面処理 |
| HOAYEM | SS400 | アクリル焼付け塗装 |
| HOAYE | SUS304 | − |
規格表
| 型式 |
| HOATM 50 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]（ ）寸法は型式HOAYEMに適用。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D1 | D2 | L | L1 | t1 | t2 | ￥基準単価 | ||
| Type | 呼び径 | HOAYEM | HOAYE | ||||||
| HOAYEM HOAYE | 50 | 48.5 | 38 | 80 | 46 | 1.5 | 1.2 | 4,520 | 9,330 |
| 65 | 63.5 | 48.5 | 85 | 55 | 2(1.6) | 1.5 | 5,250 | 9,960 | |
| 75 | 75 | 63.5 | 88 | 60 | 2 | 2 | 7,790 | 14,860 | |
| 100 | 98 | 75 | 100 | 65 | 9,920 | 18,100 | |||
| 113 | 112 | 98 | 105 | 75 | 10,980 | 20,690 | |||
| 125 | 124 | 112 | 110 | 80 | 12,580 | 25,670 | |||
| 150 | 149 | 124 | 120 | 85 | 16,810 | 34,630 | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
10,170円 ( 11,187円 ) | 在庫品1日目当日出荷可能 |
|
10,860円 ( 11,946円 ) | 在庫品1日目当日出荷可能 |
|
16,190円 ( 17,809円 ) | 在庫品1日目当日出荷可能 |
|
19,730円 ( 21,703円 ) | 在庫品1日目当日出荷可能 |
|
22,540円 ( 24,794円 ) | 在庫品1日目当日出荷可能 |
|
27,970円 ( 30,767円 ) | 在庫品1日目当日出荷可能 |
|
37,740円 ( 41,514円 ) | 在庫品1日目当日出荷可能 |
|
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
- |
5,730円 ( 6,303円 ) | 在庫品1日目当日出荷可能 |
- |
8,490円 ( 9,339円 ) | 在庫品1日目当日出荷可能 |
- |
10,810円 ( 11,891円 ) | 在庫品1日目当日出荷可能 |
- |
11,970円 ( 13,167円 ) | 在庫品1日目当日出荷可能 |
- |
13,700円 ( 15,070円 ) | 在庫品1日目当日出荷可能 |
- |
18,320円 ( 20,152円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】・異形Ｙ型のアルミダクトホース用配管部品です。・フランジはありません。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
仕様・概要
■仕様
・使用温度範囲 0～160℃
・使用温度範囲 0～160℃
商品担当おすすめ
アルミダクトホース用配管部品 異形Ｙ型のレビュー
集塵用配管
5
5.02021/02/20
静電気の発生がある集塵用配管で径違い分岐管として、室内環境で使用しています。材質はSS400を選択していますが、錆の発生...もっと読む
1人が参考にしています。
配管付帯部品として利用
5
5.02019/09/18
外販用機械設備にてワーク加工時に発生する塵埃、煙臭等を除去後に集塵器へ送致するための配管付帯部品として使用しています。軽...もっと読む
0人が参考にしています。
分岐接続部品として
5
5.02019/07/09
生産工程で紙を吸着、排出するために使用のリングブロアーに対し、へランダクトホース接続のために利用しています。配管取り回し...もっと読む
0人が参考にしています。
外販装置付帯集塵機への配管継手として使用
4
4.02019/06/14
外販装置付帯集塵機への配管継手として管径や接続種（異径、同径分岐）により型番：HOAYM50との併用をしています。性能、...もっと読む
0人が参考にしています。
