ミスミ

ＬＥＤバー照明　ＡＣフリー

ＬＥＤバー照明　ＡＣフリー
  • 形状
    バータイプ
  • IP（防塵防水）
    IP65
  • 発光色
    白色
  • 形状
    バータイプ
  • 取付方法
    ネジ止
  • 入力電圧 (V)
    AC100～AC240
  • 配光角 (°)
    120
  • 調光機能
    無

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

検査台

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

LED総合情報ページ
選定に必要な情報や
FAQはこちら
未確定：候補が2型番あります。
数量：

外形図・規格表

LEDAF

■取付部側面図

■ケーブル部詳細

部品名[ M ]材質
本体ポリカーボネート
両端部ブラケットポリアミド
両端部ボルトSUS304
ケーブルPVC
[ ! ]角度調整ブラケットが必要な場合は、こちらをご覧ください。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。
[ ! ]リード線はACのため、プラス、マイナスはありません。


規格表

型式−色
LEDAF320−W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式色LA
(発光面)		照度(ルクスlx)入力電圧
(V)		入力電流＊
(mA)		消費電力＊
(W)		温度範囲
(℃)		色温度
( ケルビンK)		配光角度IP
(防塵防水)		リード線＊2質量
(g)		￥基準単価￥スライド単価
W(白色)許容
電流		仕上り
外径		絶縁
外径		芯線
太さ
TypePlx/0.5mlx/1m1〜9コ10〜50
LEDAF320W
(白色)		33026039090AC100〜AC240
(±10%)		424.1－10～455000120°IP6513AΦ6.7Φ2.35AWG19
(相当)		34510,2909,776
570580510660160498.249014,49013,766
[ ! ]＊入力電流・消費電力は入力電圧が最大値の数値となります。
[ ! ]＊2、リード線径は参考値です。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。


製品仕様

■照度データ（参考値）

■発光スペクトル

使用例

・入力電圧がAC100～240Vの範囲で使用可能です。
・IP65を取得しているため、粉塵が舞う工作機械などでもご使用可能です。
[ ! ]保護等級の詳細についてはこちら（リンク下部）をご覧ください。






■角度調整ブラケットLEAB（こちら）を併用した場合
①ブラケットの下部をM4ボルト（別売）でパネルに取り付け、照明
　（LEDAF）と上部ブラケットをボルト（付属品）にて固定します。
②角度を調節する場合は、ブラケットの上部と下部を接続するボルトを緩め
　調節します。
③ブラケットは126度（片側63度）可変します。調節後、ボルトを再度
　締め固定させます。


その他装置別の使用例は こちら

■アクセサリー

商品名角度調整ブラケット
写真

LEDバー照明 ACフリー 関連画像2_アクセサリー

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

  • LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。

型番リスト

表示件数
  • 1
    • 型番
    LEDAF320-W
    LEDAF570-W

    取付ピッチ P

    (mm)

    		RoHS?最小発注数量
    320
    10
    1個
    570
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    14,715円
    ( 16,187円 )
    在庫品1日目当日出荷可能
    20,721円
    ( 22,793円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特長
    入力電圧がAC100～240Vに対応するACフリータイプのLEDバー照明です。IP65取得しており、粉塵が舞う工作機械などでも使用可能です。AC電源接続のため設置までの時間が短縮されます。
    LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～5051～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

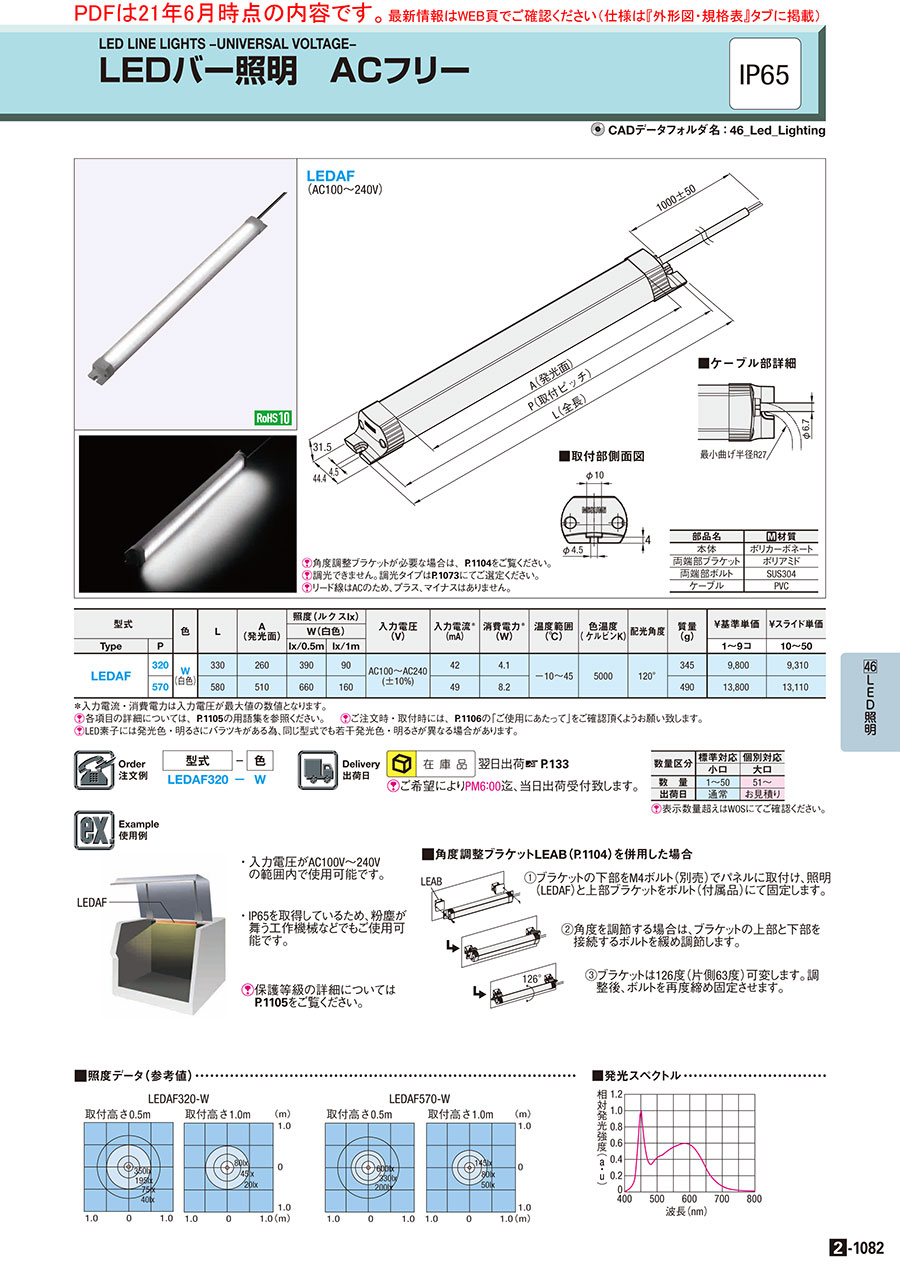

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1082

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＬＥＤバー照明　ＡＣフリーのレビュー
    4.2平均満足度：4.29件のレビュー
    装置内照明として使用しています
    4
    満足度：4.02022/09/07
    設計を含めて製作している製品の装置内照明として使用しています。以前は電球、蛍光灯を使用していましたが、最近はこのＬＥＤバ...もっと読む
    1人が参考にしています。
    組立機用照明
    5
    満足度：5.02018/02/13
    組立機を囲ったアルミフレーム内に取付けをしましたが、短い照明でも十分な光量がありました。
    1人が参考にしています。
    制御ボックスの照明
    4
    満足度：4.02023/05/16
    取り付けも簡単で、明るさも適当で制御盤内のメンテナンス作業もやりやすくなりました。何より価格に満足しています。
    0人が参考にしています。
    製品に使用しています
    5
    満足度：5.02022/05/10
    顧客から依頼された設計・製作している装置の中で、治具を照らすのに使用しています。この商品を使ってみて、フリーAC電源が使...もっと読む
    0人が参考にしています。
    商品に組み込みました
    4
    満足度：4.02021/11/10
    自社設計販売商品の一部として採用しました。設計通りの商品を製造、販売できましたので、満足しています。ミスミからの商品の購...もっと読む
    0人が参考にしています。
