放射線状エアノズル
未確定：候補が3型番あります。

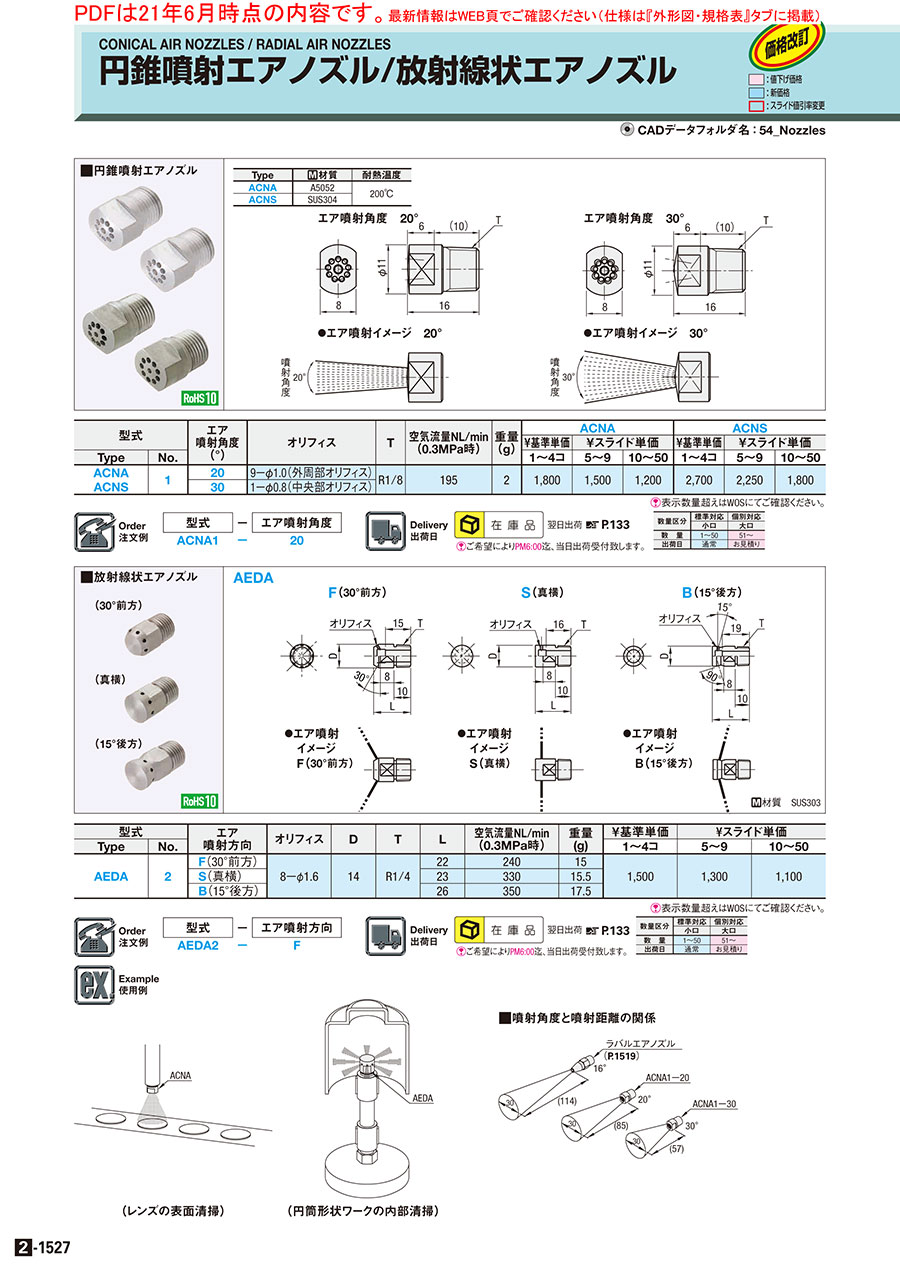

外形図・規格表
| AEDA | |||||
| F（30°前方） | S（真横） | B（15°後方） | |||
 |  |  | |||
| ●エア噴射イメージ | ●エア噴射イメージ | ●エア噴射イメージ | |||
| F（30°前方） | S（真横） | Ｂ（15°後方） | |||
 |  |  |
規格表
| 型式 | − | エア噴射方向 |
| AEDA2 | − | F |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | エア 噴射方向 | オリフィス | D | T | L | 空気流量NL/min (0.3MPa時) | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 1～4コ | 5～9 | 10～50 | |||||||
| AEDA | 2 | F(30°前方) | 8×φ1.6 | 14 | R1/4 | 22 | 240 | 15 | 1,580 | 1,370 | 1,160 |
| S(真横) | 23 | 330 | 15.5 | ||||||||
| B(15°後方) | 26 | 350 | 17.5 | ||||||||
詳細情報
基本情報
◆特徴：放射線状に噴射可能なエアノズルです。エア噴射方向は3パターンからご選定ください。
◆エア噴射方向：F（30°前方）、S（真横）、B（15°後方）
◆用途：円筒形状ワークの内部清掃など様々な用途にご利用いただけます。
◆エア源：コンプレッサー ◆噴射形状：ラウンド・拡散
◆使用事例はこちらから
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
 |  | ■噴射角度と噴射距離の関係 | ||
 | ||||
| （レンズの表面清掃） | （円筒形状ワークの内部清掃） |
商品担当おすすめ
ミスミ
エアブローノズル おねじ・めねじ/ローレットあやめ/ターミナルブロック 焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
放射線状エアノズルのレビュー
バックシールガスの噴射口として使用しています
4
4.02023/10/25
ステンレスパイプを溶接する際、バックシールガスの噴射口として使用しています。高価なアルゴンガスを使うので、効率のよく量を...もっと読む
