ポイントノズル 逆流防止タイプ
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が18型番あります。

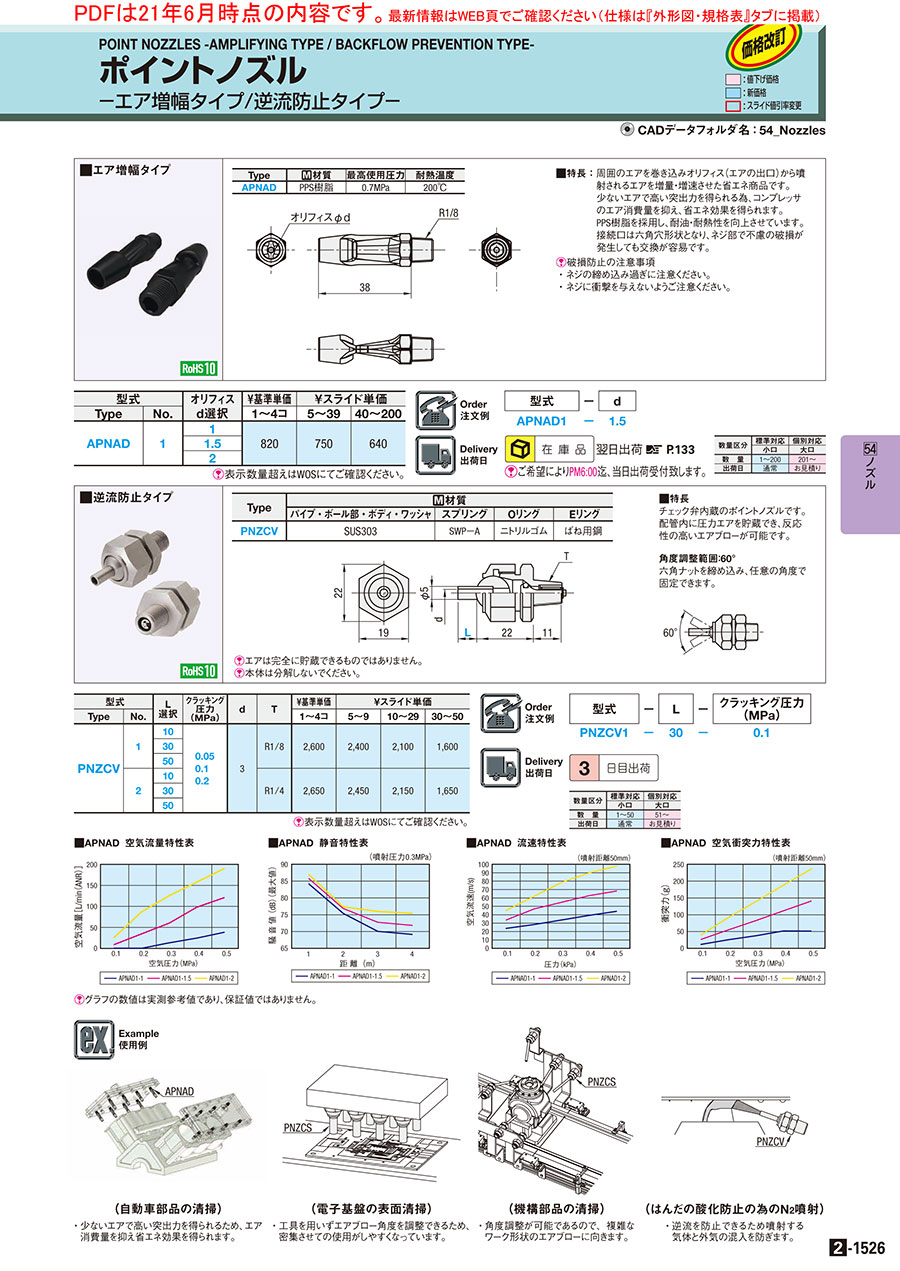

外形図・規格表
[ ! ]エアは完全に貯蔵できるものではありません。
[ ! ]本体は分解しないでください。
| Type | [ M ]材質 | |||
| パイプ・ボール部・ボディ・ワッシャ | スプリング | Oリング | Eリング | |
| PNZCV | SUS303 | SWP－A | ニトリルゴム | ばね用鋼 |
規格表
| 型式 | − | L | − | クラッキング圧力 (MPa) |
| PNZCV1 | − | 30 | − | 0.1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | クラッキング 圧力 (MPa) | d | T | ￥基準単価 | ￥スライド単価 | |||
| Type | No. | 1～4コ | 5～9 | 10～29 | 30～50 | ||||
| PNZCV | 1 | 10 | 0.05 0.1 0.2 | 3 | R1/8 | 2,730 | 2,520 | 2,210 | 1,680 |
| 30 | |||||||||
| 50 | |||||||||
| 2 | 10 | R1/4 | 2,780 | 2,570 | 2,260 | 1,730 | |||
| 30 | |||||||||
| 50 | |||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 4日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 3日目 |
3,060円 ( 3,366円 ) | 4日目 |
詳細情報
基本情報
◆特徴：チェック弁機構を内蔵したポイントノズルです。
配管内に圧力エアを貯蔵でき、反応性の高いエアブローが可能です。
また、角度調整範囲は60度で六角ナットを締め込み、任意の角度で固定できます。
◆エア源：コンプレッサー ◆噴射形状：ポイント
◆使用事例はこちらから
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
■APNAD 空気流量特性表
■APNAD 静音特性表
■APNAD 流速特性表
■APNAD 空気衝突力特性表
[ ! ]グラフの数値は実測参考値であり、保証値ではありません。
■特長
チェック弁内蔵のポイントノズルです。配管内に圧力エアを貯蔵でき、反応性の高いエアブローが可能です。
角度調整範囲：60°
六角ナットを締め込み、任意の角度で
固定できます。
チェック弁内蔵のポイントノズルです。配管内に圧力エアを貯蔵でき、反応性の高いエアブローが可能です。
角度調整範囲：60°
六角ナットを締め込み、任意の角度で
固定できます。
使用例
（はんだの酸化防止の為のN2噴射）
・逆流を防止できるため噴射する
気体と外気の混入を防ぎます。
