ポイントノズル コンパクトタイプ
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

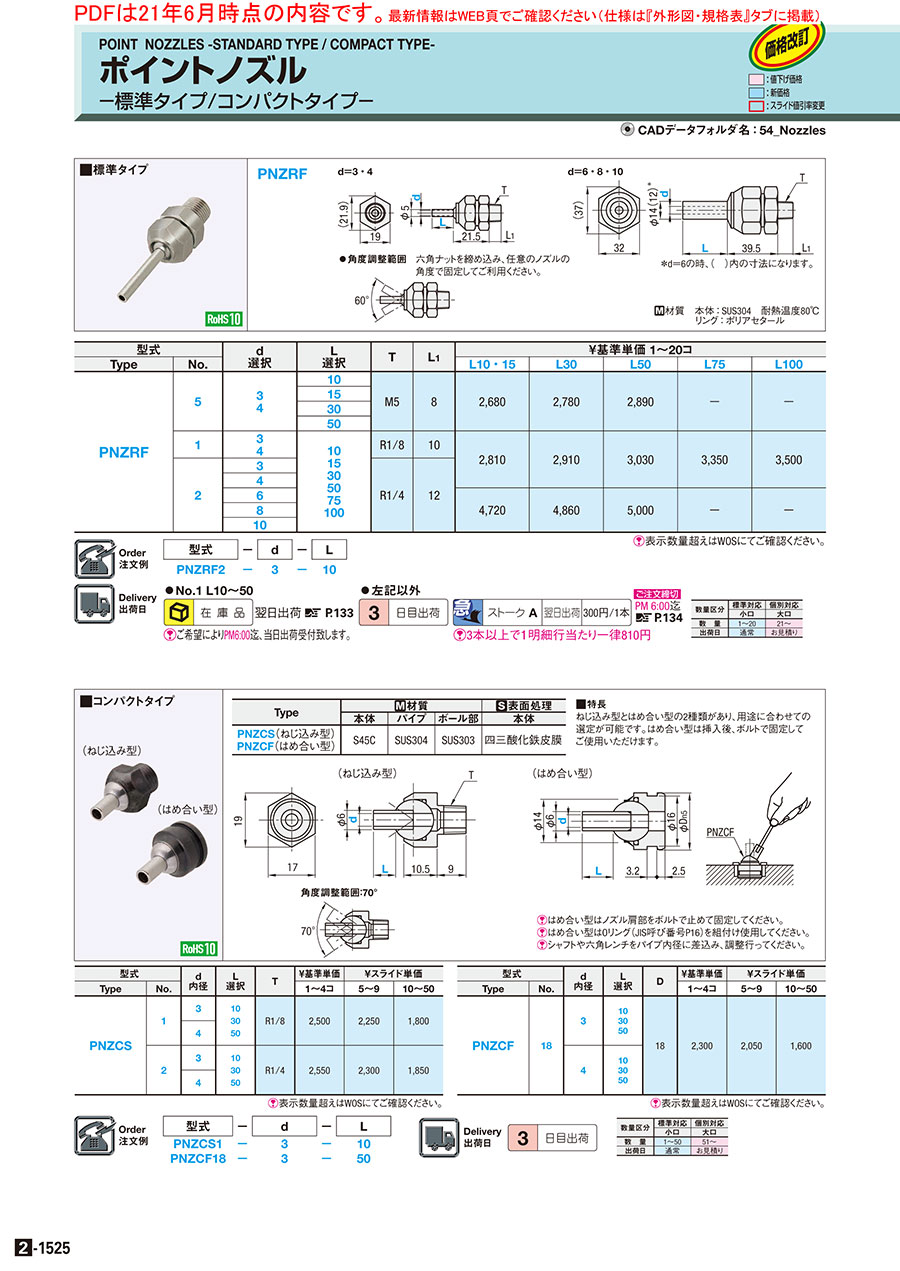

外形図・規格表
（ねじ込み型）
（はめ合い型）
[ ! ]はめ合い型はノズル肩部をボルトで止めて固定してください。
[ ! ]はめ合い型はOリング（JIS呼び番号P16）を組付け使用してください。
[ ! ]シャフトや六角レンチをパイプ内径に差込み、調整行ってください。
角度調整範囲：70°
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 本体 | パイプ | ボール部 | 本体 | |
| PNZCS(ねじ込み型) PNZCF(はめ合い型) | S45C | SUS304 | SUS303 | 四三酸化鉄皮膜 |
規格表
| 型式 | − | d | − | L |
| PNZCS1 | − | 3 | − | 10 |
| PNZCF18 | − | 3 | − | 50 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d 内径 | L 選択 | T | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 1～4コ | 5～9 | 10～50 | |||
| PNZCS | 1 | 3 | 10 30 50 | R1/8 | 2,630 | 2,360 | 1,890 |
| 4 | |||||||
| 2 | 3 | 10 30 50 | R1/4 | 2,680 | 2,420 | 1,940 | |
| 4 | |||||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d 内径 | L 選択 | D | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | 1～4コ | 5～9 | 10～50 | |||
| PNZCF | 18 | 3 | 10 30 50 | 18 | 2,420 | 2,150 | 1,680 |
| 4 | 10 30 50 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,660円 ( 2,926円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,890円 ( 3,179円 ) | 4日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,890円 ( 3,179円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
詳細情報
基本情報
◆特徴：任意の角度で調整可能なコンパクトノズルです。
ねじ込み型（PNZCS）とはめ合い型（PNZCF）がございます。
はめ合い型は挿入後、ボルトで固定してご使用いただけます。
◆エア源：コンプレッサー ◆噴射形状：ポイント
◆使用事例はこちらから
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
ねじ込み型とはめ合い型の2種類があり、用途に合わせての選定が可能です。はめ合い型は挿入後、ボルトで固定してご使用いただけます。
使用例
（電子基盤の表面清掃）
・工具を用いずエアブロー角度を調整できるため、
密集させての使用がしやすくなっています。
