９０度エアノズル　縦吹きタイプ

９０度エアノズル　縦吹きタイプ AFTRV20

ご注意

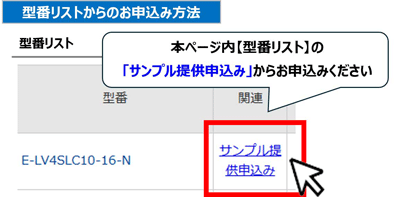

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エアパージ付はんだ付けハンド

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTRV20
解除
数量：
－閉じる

AFTRV20の仕様・寸法情報

特性・用途
低発塵
スプレー形状
ストレート
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
90度
種類
[エアノズル] 90度タイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
Rc1/4
形状
標準タイプ
空気流量(0.3MPa時)(NL/min)
290
ねじ形状
めねじ
RoHS?
10
-
-
chemSHERPA
調査中

外形図・規格表


９０度エアノズル　縦吹きタイプ:関連画像
[ ! ]連結の際はノズルを支えるサポート類を併用ください。                ※ 単体で使用する場合は片側を栓で止めてください。
Type[ M ]材質最高使用圧力耐熱温度
AFTRVABS樹脂0.7MPa70℃


規格表

型式
AFTRSW60
AFTRV20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量L/min
(0.3MPa時)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～99100～200
AFTRV2033×φ1290251,8901,6801,2601,000
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    AFTRV20
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,080円
    ( 2,288円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞連結可能な取付角度90度のABS樹脂製エアノズルです。
       ワークに合わせて噴射幅を変更することが可能です。省スペース化に役立ちます。

    ◆用途：エアブロールームでの乾燥など、様々な用途にご利用いただけます。
    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：70℃

    ◆技術データはこちらから
    ◆製品動画はこちらから

    ◆使用事例はこちらから


    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■空気流量特性表 ■静音特性表 ■空気衝突力特性表

    [ ! ]グラフの値は実測参考値であり、保証値ではありません。
    ■特長
    連結機構を持つため、ワークに合わせて噴射幅を変更することが可能です。
    ※Oリング（JIS呼び番号P14）を間に介してボルト締めにて連結。


    使用例


    （加工油が付着した薄板の分離）
    ・対象ワークの重複搬送を防止します。    		 （ワークの外装清掃）
    ・円筒形状の表面清掃に向いています。    		 （配管点数削減）
    ・ 配管の取り回しも簡単です。    		 （エアブロールームでの乾燥）
    ・ノズル本体と配管方向が同じため、限られた
    スペースでのエアブロー時に有効です。
