９０度エアノズル　幅広タイプ

９０度エアノズル　幅広タイプ AFTRSW60

ご注意

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

異物吸引機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTRSW60
解除
数量：
－閉じる

AFTRSW60の仕様・寸法情報

環境対応
RoHS対応（10物質）
特性・用途
低発塵
スプレー形状
ストレート
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
90度
種類
[エアノズル] 90度タイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R1/4
形状
標準タイプ
空気流量(0.3MPa時)(NL/min)
290
ねじ形状
おねじ
RoHS?
10

外形図・規格表


Type[ M ]材質最高使用圧力耐熱温度
AFTRSWABS樹脂0.7MPa70℃


規格表

型式
AFTRSW60
AFTRV20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量L/min
(0.3MPa時)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～99100～200
AFTRSW6032×φ1290202,4202,2901,9401,260
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    AFTRSW60
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,660円
    ( 2,926円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞噴射口幅約94mmの幅広な取付角度90度のABS樹脂製エアノズルです。
     標準タイプが２つ必要な箇所でもこの商品なら１つで対応可能なため部品点数の削減に役立ちます。

    ◆用途：加工油が付着した薄板の分離、ワークの外装清掃など様々な用途にご利用いただけます。

    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：70℃

    ◆技術データはこちらから

    ◆使用事例はこちらから


    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■空気流量特性表 ■静音特性表 ■空気衝突力特性表

    [ ! ]グラフの値は実測参考値であり、保証値ではありません。
    ■特長
    標準タイプ（AFTRW）に比べ噴射幅が約2倍。部品点数の削減が可能です。
    オリフィス保護用のリブがついています。
    [ ! ]破損防止の注意事項
    ・ねじの締めこみ過ぎにご注意ください。
    ・ねじに衝撃を与えないようご注意ください。


    使用例


    （加工油が付着した薄板の分離）
    ・対象ワークの重複搬送を防止します。    		 （ワークの外装清掃）
    ・円筒形状の表面清掃に向いています。    		 （配管点数削減）
    ・ 配管の取り回しも簡単です。    		 （エアブロールームでの乾燥）
    ・ノズル本体と配管方向が同じため、限られた
    スペースでのエアブロー時に有効です。

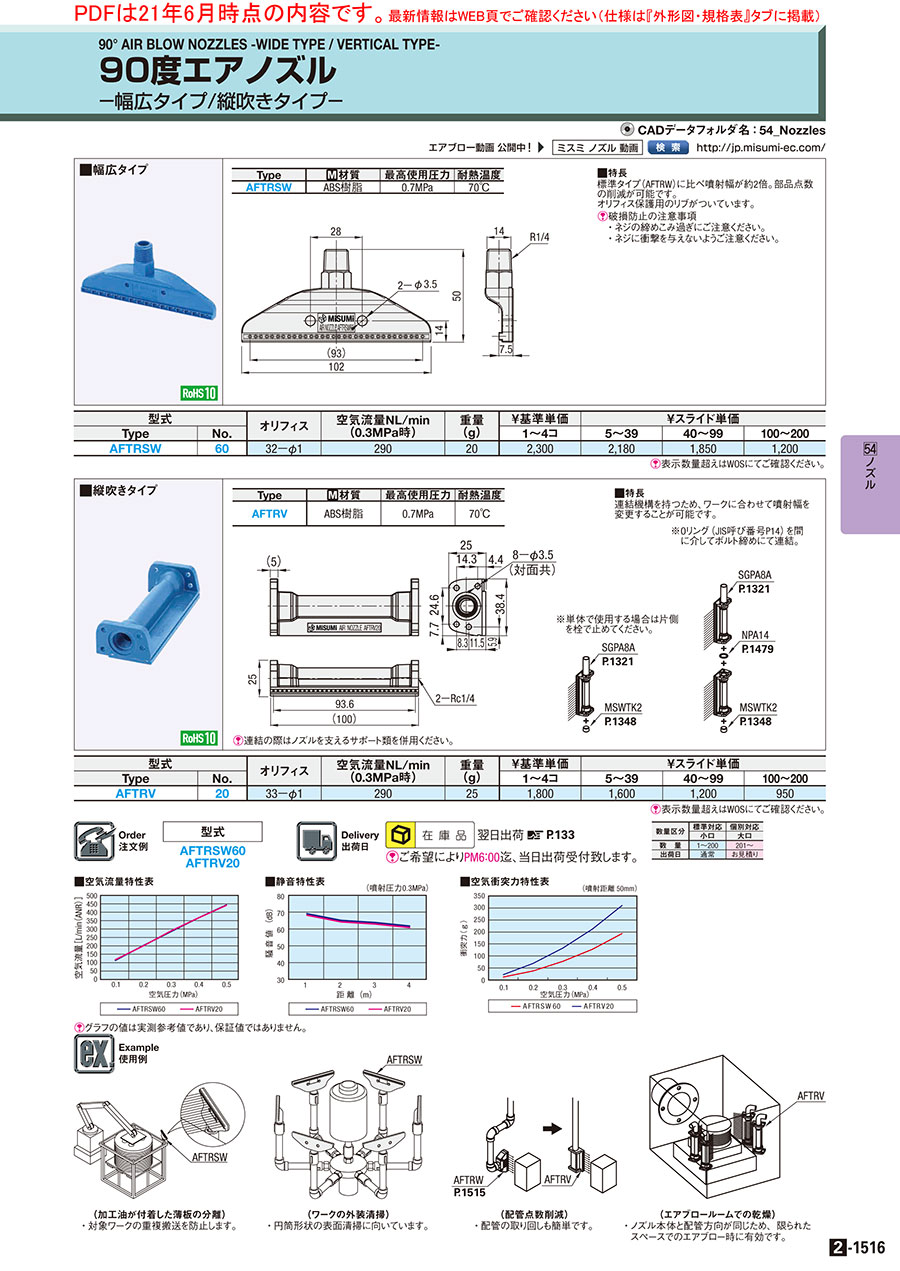

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1516

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ９０度エアノズル　幅広タイプの型番AFTRSW60のページです。 型番AFTRSW60に関する仕様情報を記載しております。
    ９０度エアノズル　幅広タイプのレビュー
    4平均満足度：4.04件のレビュー
    エアーカーテン
    3
    満足度：3.02021/12/07
    エアーブローして汚れ防止のカーテン代わりに使いました。 加工部品で作るのに比べて安価に出来て良かったです。
    0人が参考にしています。
    洗浄機エアブロー
    4
    満足度：4.02020/12/19
    洗浄後のエアブローに一部使用しました。 狭所のところでしたが、90度タイプだと取り付けできました。
    0人が参考にしています。
    設備に
    4
    満足度：4.02020/06/22
    ボックス内にエアーが均等になるように使用しました。ノズルが幅広なので全体にエアーがいくようになりました。
    0人が参考にしています。
    金型成形設備付帯部品として使用
    5
    満足度：5.02019/08/08
    主としてサブマリン金型にて樹脂加工した際に発生するゲートカス除去用の圧搾空気噴射口として使用、一部薄物ワークの吹き降ろし...もっと読む
    0人が参考にしています。
