【エコノミーシリーズ】 マッシュルームノブ
- 本体 種類
- 円形
- 円形 種類
- マッシュルームタイプ
- 本体 材質
- フェノール
- 詳細材質
- フェノール樹脂
- 本体 表面処理
- なし
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。
外形図・規格表

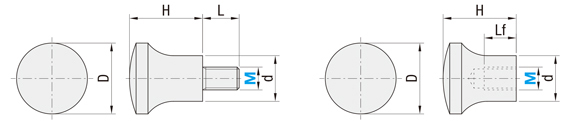

外形図
(おねじ)
(めねじ)
規格表
| 注文例 | 型番 | |
| CーNMM6 |
材質表
| Type | ねじ部 | ノブ部 | ねじ部 | |
| [ M ] 材質 | [ M ] 材質 | [ S ] 表面処理 | ||
| C-NMM | おねじタイプ | フェノール樹脂 | SUM22L | 亜鉛メッキ |
| C-NMF | めねじタイプ | 黄銅（インサ−ト） | － | |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊めねじタイプはM10のみになります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | Lf | D | H | d | 質量(g) | ￥基準単価 | |||
| Type | M | CーNMM | CーNMF | CーNMM | CーNMF | CーNMM | CーNMF | |||
| C－NMM (おねじタイプ) C－NMF (めねじタイプ)＊ | 6 | 10 | ー | 20 | 20 | 12 | 8.7 | ー | 250 | ー |
| 10 | 15 | 20 | 32 | 30 | 19 | 42.5 | 20 | 310 | 330 | |
[ ! ]本商品はRoHS保証外です。ご注意ください。
商品概要
ご希望によって先端ノブの頭部径寸法を選定することができます。詳細は規格表を参照してください。
本シリーズ商品はめねじとおねじタイプの2種類を用意しており、ご希望によって選定することができます。
本シリーズ商品はめねじとおねじタイプの2種類を用意しており、ご希望によって選定することができます。
商品特長
【特長】
本体はマッシュルーム形状で、抓みやすく、ねじ付き部品の締め付けや固定にご利用いただけます。
ノブの材質は高温に強く、変形しにくいフェノール樹脂です。
■当社類似品とエコノミーシリーズの違い
※細部寸法につきましては規格表をご確認ください
本体はマッシュルーム形状で、抓みやすく、ねじ付き部品の締め付けや固定にご利用いただけます。
ノブの材質は高温に強く、変形しにくいフェノール樹脂です。
■当社類似品とエコノミーシリーズの違い
| 当社類似品 | エコノミーシリーズ | ||
| ノブ材質 | フェノール樹脂 | フェノール樹脂 | |
| おねじタイプ | ねじ部材質 | SWCH12A | SUM22L |
| ねじ部表面処理 | 三価クロメート | 亜鉛メッキ | |
| めねじタイプ | ねじ部材質 | 黄銅（インサート） | 黄銅（インサート） |
| ねじ部表面処理 | - | - | |
| RoHS10対応 | 対応 | 保証外 | |
注意事項
フェノール材質の商品は耐摩耗性が弱いので、取り扱いにご注意ください。耐摩耗性の高い商品が必要な場合は、金属製ノブをお選びください。
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

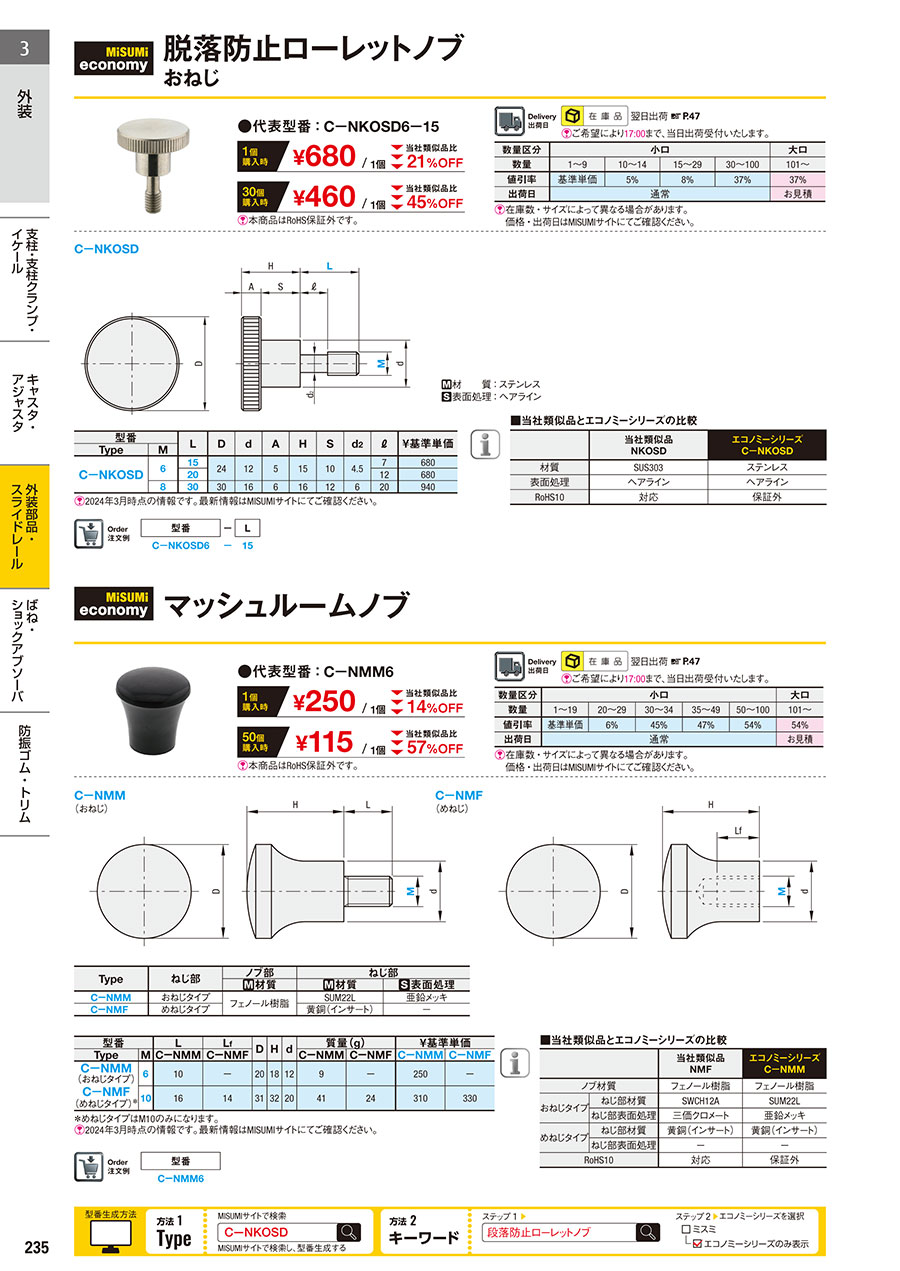

カタログ
