スプレーノズル 形状可変タイプ
未確定：候補が2型番あります。

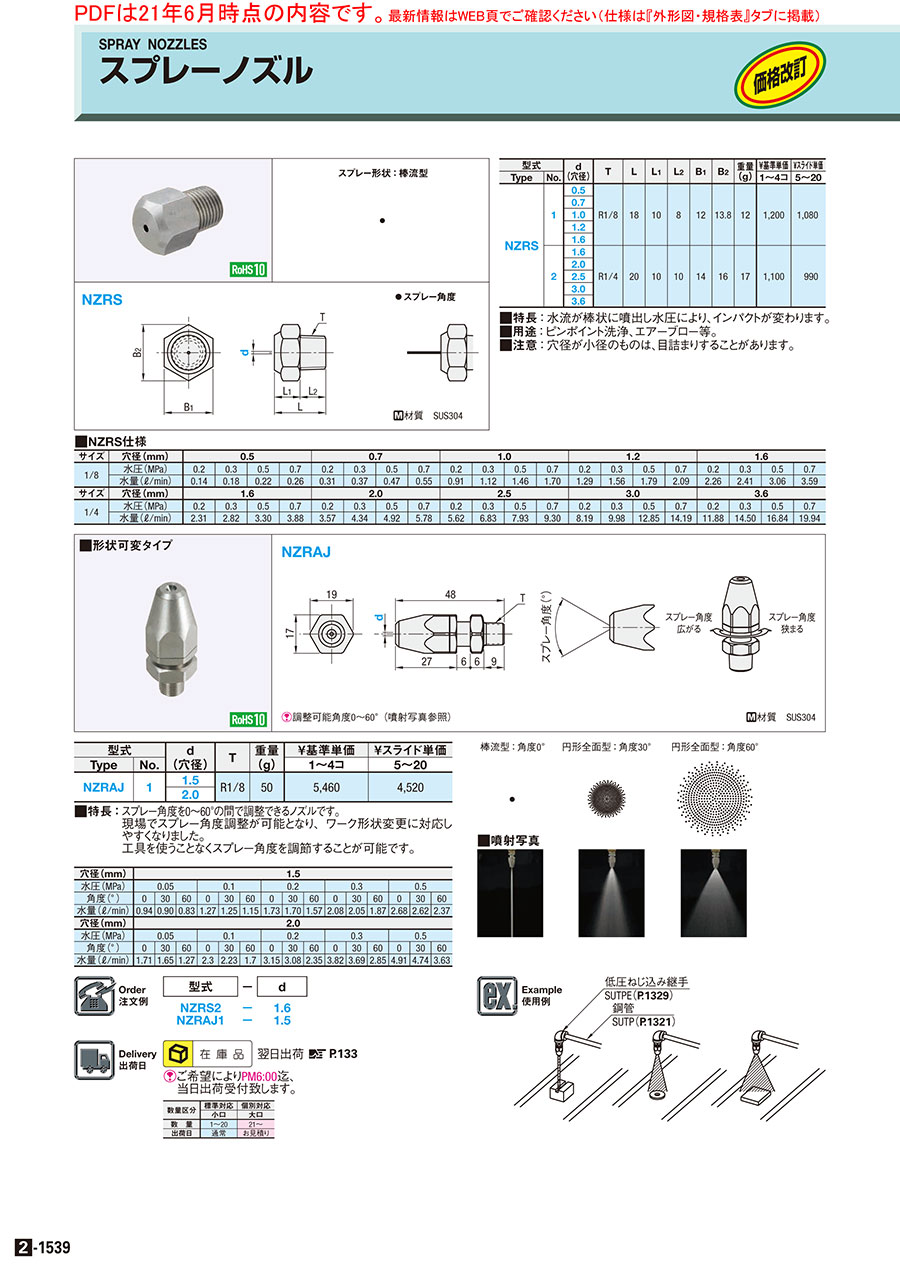

外形図・規格表
NZRAJ
[ ! ]調整可能角度0～60°（噴射写真参照）
[ ! ]調整可能角度0～60°（噴射写真参照）
[ M ]材質 SUS304
規格表
| 型式 | − | d |
| NZRS2 NZRAJ1 | − − | 1.6 1.5 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | T | 重量 | ￥基準単価 | ￥スライド単価 | |
| Type | No. | (穴径) | (g) | 1〜4コ | 5〜20 | |
| NZRAJ | 1 | 1.5 | R1/8 | 50 | 5,730 | 4,750 |
| 2.0 | ||||||
| 穴径(mm) | 1.5 | ||||||||||||||
| 水圧(MPa) | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | ||||||||||
| 角度(°) | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 |
| 水量(ℓ/min) | 0.94 | 0.90 | 0.83 | 1.27 | 1.25 | 1.15 | 1.73 | 1.70 | 1.57 | 2.08 | 2.05 | 1.87 | 2.68 | 2.62 | 2.37 |
| 穴径(mm) | 2.0 | ||||||||||||||
| 水圧(MPa) | 0.05 | 0.1 | 0.2 | 0.3 | 0.5 | ||||||||||
| 角度(°) | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 | 0 | 30 | 60 |
| 水量(ℓ/min) | 1.71 | 1.65 | 1.27 | 2.3 | 2.23 | 1.7 | 3.15 | 3.08 | 2.35 | 3.82 | 3.69 | 2.85 | 4.91 | 4.74 | 3.63 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
6,680円 ( 7,348円 ) | 在庫品1日目当日出荷可能 |
|
6,680円 ( 7,348円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
◆特徴：工具を使うことなくスプレー角度を0～60°の間で自在に調整できる
噴射形状可変の一流体ノズルです。現場でのスプレー角度の調整が
可能となるので、ワークの形状変更に対応しやすくなりました。
◆材質：SUS304 ◆流体：水
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
| 棒流型：角度0° | 円形全面型：角度30° | 円形全面型：角度60° | ||
 |  |  | ||
| ■噴射写真 | ||||
 |  |  |
使用例
商品担当おすすめ
スプレーノズル 形状可変タイプのレビュー
鋼管内の洗浄
5
5.02016/03/17
実際にテストしてみないと適正な噴射角度・使用水圧が分からなかったので、形状可変タイプは非常に有効だった。
2人が参考にしています。
洗浄ノズル
5
5.02019/07/11
今までは、穴狙いなど用途によって何種類ものノズルを使ってきたが、
形状可変タイプだと、在庫管理の面で助かる
1人が参考にしています。
よくあるご質問（FAQ）
Qエアでの使用も可能ですか
A
可能です。ただし液体で使用する場合とは噴射形状、噴射量等異なることがあります
