フラットエアノズル　幅広タイプ

フラットエアノズル　幅広タイプ AFTW20

ご注意

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エアブローによるNG排出

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTW20
解除
数量：
－閉じる

AFTW20の仕様・寸法情報

環境対応
RoHS対応（10物質）
特性・用途
低発塵
スプレー形状
ストレート
エアー源
コンプレッサー
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
フラット
ブロータイプ
標準
種類
[エアノズル] 幅広タイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R3/8
形状
幅広タイプ
空気流量(0.3MPa時)(NL/min)
290
ねじ形状
おねじ
RoHS?
10

外形図・規格表



Type[ M ]材質最高使用圧力ねじ部破壊トルク耐熱温度
AFTWABS樹脂0.7MPa10N・m70℃


規格表

型式
AFTW20
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量NL/Min
(0.3MPa時)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～99100～200
AFTW2032×φ1290402,4202,2101,8901,580
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    AFTW20
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,660円
    ( 2,926円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞噴射口幅108mmの幅広な樹脂製エアノズルです。標準タイプ（AFTSP）約2倍の噴射口幅なので部品点数を削減したい場合にも最適です。

    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：70℃

    ◆技術データはこちらから

    ◆使用事例はこちらから

    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■空気流量特性表■静音特性表■空気衝突力特性表
    [ ! ]グラフの数値は実測参考値であり、保証値ではありません。
    ■特長
    標準タイプ（AFTSP）に比べ約2倍の噴射口幅。
    [ ! ]破損防止の注意事項
    ・ねじの締め込み過ぎにご注意ください
    ・ねじに衝撃を与えないようご注意ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

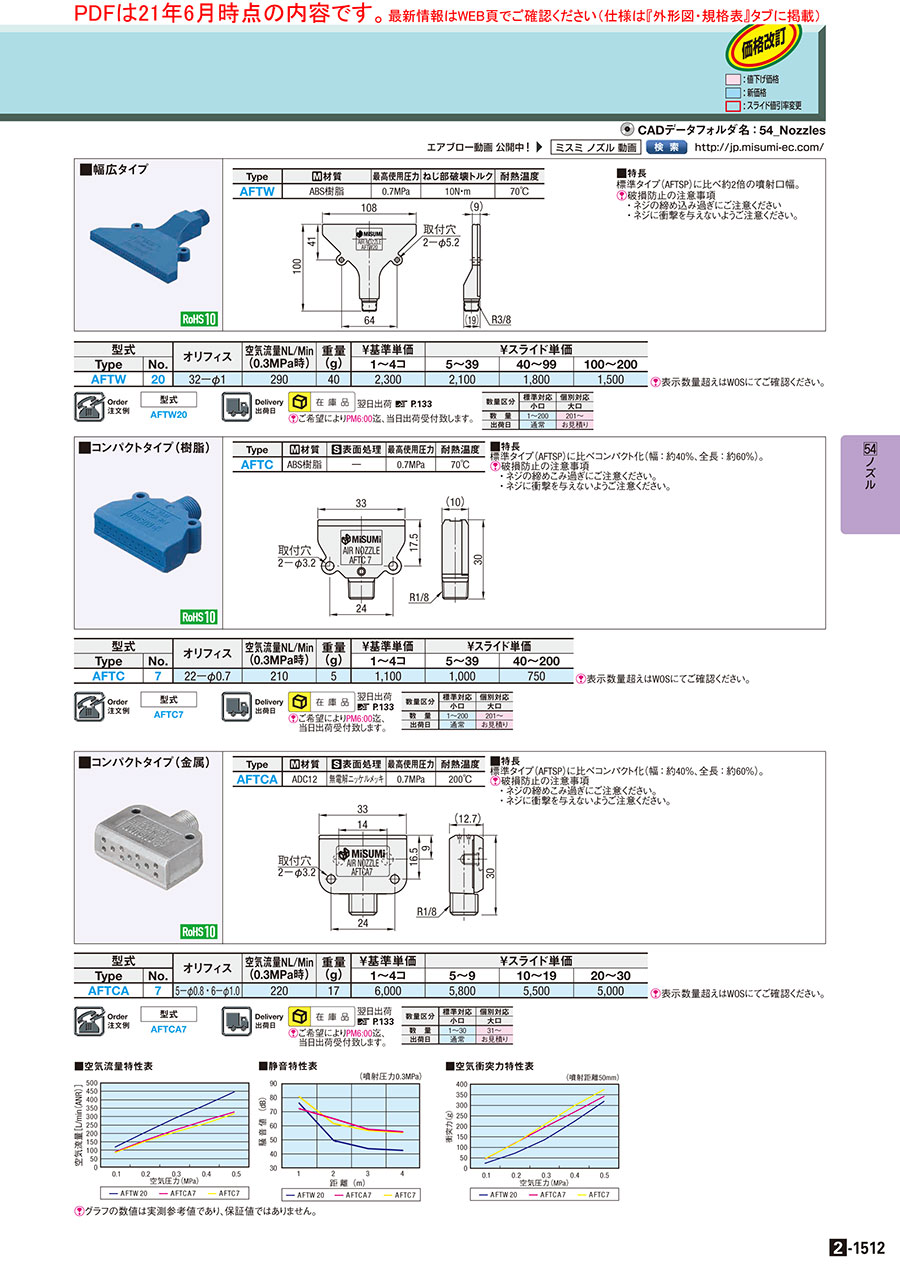

    2-1512

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フラットエアノズル　幅広タイプの型番AFTW20のページです。 型番AFTW20に関する仕様情報を記載しております。
