９０度エアノズル 標準タイプ
ご注意

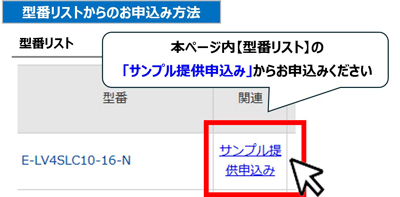

- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
－閉じる
AFTRW30の仕様・寸法情報
特性・用途
低発塵
スプレー形状
ストレート
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
90度
種類
[エアノズル] 90度タイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R1/4
形状
標準タイプ
空気流量(0.3MPa時)(NL/min)
210
ねじ形状
おねじ
chemSHERPA
調査中
外形図・規格表
| Type | [ M ]材質 | 最高使用圧力 | 破壊トルク | 耐熱温度 |
| AFTRW | ABS樹脂 | 0.7MPa | 7N・m | 70℃ |
規格表
| 型式 |
| AFTRW30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | オリフィス | 空気流量NL/min (0.3MPa時) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | No. | 1～4コ | 5～39 | 40～99 | 100～200 | |||
| AFTRW | 30 | 16×φ1 | 210 | 15 | 1,890 | 1,730 | 1,470 | 1,370 |
詳細情報
基本情報
◆特徴：＜大口割引強化！＞ねじ面に対し90度にブローするABS樹脂製エアノズルです。
スペースの制約のある箇所に適しています。エアの噴射角度がねじ面に対して
垂直となるため、取付けが用意です。
◆エア源：コンプレッサ－ ◆噴射形状：ストレート
◆最高使用圧力：0.7MPa ◆耐熱温度：70℃
◆技術データはこちらから
◆無償サンプル貸出はこちらbr>◆使用事例はこちらから
ご注意
- サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
[ ! ]グラフの値は実測参考値であり、保証値ではありません。
仕様・概要
| ■空気流量特性表 | ■静音特性表 | ■空気衝突力特性表 | ||
 |  |  |
■特長
スペースの制約が問題となる箇所に適しています。
また、エア噴射角度がねじ面に対して垂直となるため、
取り付けが容易です。
[ ! ]破損防止の注意事項
・ねじの締め込み過ぎにご注意ください
・ねじに衝撃を与えないようご注意ください。
スペースの制約が問題となる箇所に適しています。
また、エア噴射角度がねじ面に対して垂直となるため、
取り付けが容易です。
[ ! ]破損防止の注意事項
・ねじの締め込み過ぎにご注意ください
・ねじに衝撃を与えないようご注意ください。
類似品類似品をすべて見る
商品担当おすすめ
ミスミ
エアブローノズル おねじ・めねじ/ローレットあやめ/ターミナルブロック 焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
９０度エアノズル 標準タイプの型番AFTRW30のページです。
型番AFTRW30に関する仕様情報を記載しております。
９０度エアノズル 標準タイプのレビュー
ゲートカス除去用の圧搾空気噴射口などに利用しています
5
5.02019/08/08
主としてサブマリン金型にて樹脂加工した際に発生するゲートカス除去用の圧搾空気噴射口として使用、一部薄物ワークの吹き降ろし...もっと読む
1人が参考にしています。
洗浄機エアブロー
5
5.02020/12/19
洗浄後のエアブローに一部使用しました。
狭所のところでしたが、90度タイプだと取り付けできました。
0人が参考にしています。
徐冷に使用
4
4.02020/09/08
徐冷用に使用しました。ノズル取付位置が色々できるので重宝します。
0人が参考にしています。
エアブロー
4
4.02020/04/14
機械の内部でワークのエアブロー用に購入。
在庫品のため、翌日には取り付けて使用できたのがよかった。
0人が参考にしています。
付帯部品として
5
5.02019/07/24
外販生産設備品の付帯部品として加工ワークの除塵用エアブロー吹き出し口として使用しています。設備の設置形態や取付けスペース...もっと読む
0人が参考にしています。
