メカニカル部品技術窓口
絞り込み条件
未確定：候補が30型番あります。
目開き a(mm)
~mm- 0.08
- 0.11
- 0.13
- 0.15
- 0.2
- 0.28
- 0.46
- 0.56
- 0.6
- 0.91
- 1.02
- 1.07
- 1.3
線径 b(mm)
~mm- 0.05
- 0.06
- 0.08
- 0.1
- 0.12
- 0.14
- 0.18
- 0.25
- 0.29
- 0.34
- 0.5
- 0.57
メッシュ数
~mm- 16
- 18
- 30
- 40
- 60
- 80
- 100
- 120
- 150
- 200
フレーム厚 T(mm)
~mm- 1
- 2
- 3
フレーム幅 C(mm)
~mm- 10
- 20
- 30
- 40
（角型のみ選択）幅 B （A寸≧B寸）(mm)
~mm[50-500/10mm単位]（角型の場合）長さ A、（丸型の場合）直径 D(mm)
~mm[50-500/10mm単位]CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内
フレーム付メッシュ
- 通常単価(税別)
- -
- 税込単価
- -
ろ過、ふるい、空気清浄などに使えるフレーム付のステンレスメッシュ。材質：SUS...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- メッシュ
- 材質
- ステンレス
- メッシュ 編みこみ式
- 平織
- 材質証明書
- 対象
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が30型番あります。

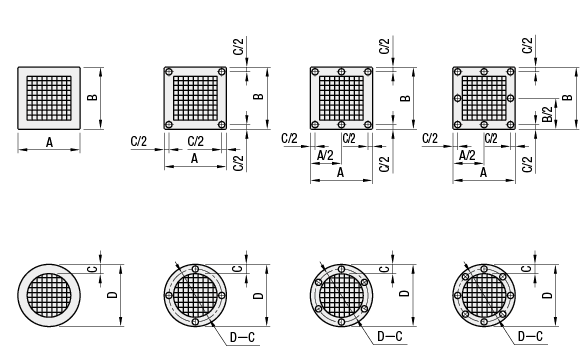

外形図・規格表
規格表
注文例と価格算出方法
■標準タイプの場合
■穴加工付タイプの場合
[ ! ]穴加工タイプは、標準タイプに穴加工料金を加えた金額になります。
[ ! ]標準タイプ（フレーム付メッシュ価格）はフレーム単価に
メッシュ単価（右ページ）を加えた金額になります。
■標準タイプの場合
■穴加工付タイプの場合
[ ! ]穴加工タイプは、標準タイプに穴加工料金を加えた金額になります。
[ ! ]標準タイプ（フレーム付メッシュ価格）はフレーム単価に
メッシュ単価（右ページ）を加えた金額になります。
| (例) | 型式 | − | 形状 | − | A | − | B | − | C | − | T | − | 穴数 | − | N | のとき | ||||
| Type | メッシュ数 | 記号 | ||||||||||||||||||
| PMYF | 30 | X | − | K | − | 400 | − | 400 | − | C30 | − | T2 | − | 4H | − | N8 | ||||
| (例) | 型式 | − | 形状 | − | A | − | B | − | C | − | T | のとき | ||||
| 角型 | Type | メッシュ数 | 記号 | |||||||||||||
| PMYF | 16 | X | − | K | − | 100 | − | 100 | − | C10 | − | T1 | ||||
| (フレーム単価) | ＋ | (メッシュ単価) | ＋ | (穴加工料金) | ＝ | 穴加工タイプ単価 |
| 12,020円 | ＋ | 1,200円 | ＋ | 400円 | ＝ | 13,620円 |
| (フレーム単価) | ＋ | (メッシュ単価) | ＝ | 標準タイプ単価 |
| 4,630円 | ＋ | 800円 | ＝ | 5,430円 |
| (例) | 型式 | − | 形状 | − | D | − | C | − | T | のとき | ||||
| 丸型 | Type | メッシュ数 | 記号 | |||||||||||
| PMTF | 100 | X | − | M | − | 300 | − | C30 | − | T2 | ||||
| (フレーム単価) | ＋ | (メッシュ単価) | ＝ | 標準タイプ単価 |
| 9,000円 | ＋ | 5,200円 | ＝ | 14,200円 |
[ T ]A・B・C・D寸法公差
| タイプ | 公差 |
| 角型 | ±0.3 |
| 丸型 |
| 型式 | メッシュ規格 | 形状 | 角型 | 丸型 | C選択 (mm) | T選択 (mm) | 穴加工付 | ||||||
| 指定10mm単位 | 穴数 選択 | 呼び径 | |||||||||||
| Type | 1インチあたりの メッシュ数 | 記号 | 目開きa (mm) | 線径b (mm) | 開口率 (％) | A | B | D | N(通し穴) | ||||
| PMYF (SUS304) | 16 | X | 1.30 | 0.29 | 66.9 | K (角型) M (丸型) | 50～500 A≧B | 50～500 | 50～500 | 10 (A,D≦100) 20 (110≦A,D≦300) 30 40 (110≦A,D≦500) | 1 2 3 | 4H 6H 8H | 3 4 5 6 8 |
| Y | 1.02 | 0.57 | 41.2 | ||||||||||
| 18 | X | 1.07 | 0.34 | 57.6 | |||||||||
| Y | 0.91 | 0.5 | 41.7 | ||||||||||
| 30 | X | 0.60 | 0.25 | 49.8 | |||||||||
| Y | 0.56 | 0.29 | 43.4 | ||||||||||
| 40 | X | 0.46 | 0.18 | 51.7 | |||||||||
| 60 | X | 0.28 | 0.14 | 44.4 | |||||||||
| 80 | X | 0.20 | 0.12 | 39.1 | |||||||||
| 100 | X | 0.15 | 0.1 | 36.0 | |||||||||
| 120 | X | 0.13 | 0.08 | 38.3 | |||||||||
| PMTF (SUS316) | 16 | X | 1.30 | 0.29 | 66.9 | ||||||||
| 100 | X | 0.15 | 0.1 | 36.0 | |||||||||
| 150 | X | 0.11 | 0.06 | 41.9 | |||||||||
| 200 | X | 0.08 | 0.05 | 37.9 | |||||||||
| [ ! ]穴加工限界値：C－d≧6 | |||||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■穴加工料金
| 穴加工付 TYPE | ￥穴加工料金 |
| N(通し穴) | |
| 4H | 400 |
| 6H | 600 |
| 8H | 800 |
| 穴加工詳細 | ||||||||||||
N
| ||||||||||||
|
追加工
| 型式 | － | 形状 | － | A | － | B | － | D | － | C | － | T | － | CCA…etc | ||||
| Type | メッシュ数 | 記号 | ||||||||||||||||
| PMYF | 30 | Y | － | K | － | 400 | － | 400 | － | C30 | － | T3 | － | CCA | ||||
| Alterations | コーナーカット |
 | |
| Code | CCA・CCB・CCC・CCD |
| Spec. | 任意のコーナーカットをすることができます。 C=10、20、30のとき10≦コーナーカット≦C C=40のとき10≦コーナーカット≦50 10mm単位指定 (例)AとDのコーナーをC10でカットする場合→CCA10－CCD10 [ ! ]標準タイプのみ適用可 |
| ￥/1Code | 200/コーナー |
関連リンク
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
|
- ( - ) | 6日目 |
詳細情報
基本情報
ろ過、ふるい、空気清浄などに使えるフレーム付のステンレスメッシュ。材質：SUS304・SUS316
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■フレーム単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | A | ￥基準単価 | 型式 | T | A | ￥基準単価 | |||||||||
| B ・ D (角型・丸型) | B ・ D (角型・丸型) | |||||||||||||||
| Type | 50～100 | 110～200 | 210～300 | 310～400 | 410～500 | Type | 50～100 | 110～200 | 210～300 | 310～400 | 410～500 | |||||
| PMYF (SUS304) | 1 | 50～100 | 4,630 | － | － | － | － | PMTF (SUS316) | 1 | 50～100 | 5,410 | － | － | － | － | |
| 110～200 | 5,220 | 5,450 | 110～200 | 6,000 | 6,230 | |||||||||||
| 210～300 | 6,040 | 6,450 | 6,860 | 210～300 | 6,820 | 7,230 | 7,640 | |||||||||
| 310～400 | 8,090 | 8,500 | 8,900 | 9,860 | 310～400 | 8,870 | 9,280 | 9,690 | 10,640 | |||||||
| 410～500 | 9,900 | 10,310 | 10,720 | 11,500 | 12,070 | 410～500 | 10,690 | 11,100 | 11,500 | 12,280 | 12,850 | |||||
| 2 | 50～100 | 5,000 | － | － | － | － | 2 | 50～100 | 5,780 | － | － | － | － | |||
| 110～200 | 5,790 | 6,210 | 110～200 | 6,570 | 7,000 | |||||||||||
| 210～300 | 7,000 | 7,610 | 8,220 | 210～300 | 7,790 | 8,400 | 9,000 | |||||||||
| 310～400 | 9,650 | 10,260 | 10,870 | 12,020 | 310～400 | 10,760 | 11,460 | 12,070 | 13,220 | |||||||
| 410～500 | 12,270 | 12,880 | 13,490 | 14,460 | 15,230 | 410～500 | 13,470 | 14,080 | 14,690 | 15,660 | 16,430 | |||||
| 3 | 50～100 | 5,270 | － | － | － | － | 3 | 50～100 | 6,050 | － | － | － | － | |||
| 110～200 | 6,180 | 6,720 | 110～200 | 6,960 | 7,920 | |||||||||||
| 210～300 | 7,630 | 8,360 | 9,090 | 210～300 | 8,410 | 9,560 | 10,290 | |||||||||
| 310～400 | 10,630 | 11,360 | 12,090 | 13,360 | 310～400 | 11,830 | 12,560 | 13,700 | 14,980 | |||||||
| 410～500 | 14,240 | 14,450 | 15,180 | 16,270 | 17,100 | 410～500 | 15,340 | 16,070 | 16,800 | 17,890 | 18,720 | |||||
概要・仕様
使用例
水・油切りとして
放熱用カバーとして
フレーム付メッシュのレビュー
危険物保管庫に使用しています
5
5.02023/12/06
鋼板で製作したシンナーなどの危険物を保管、格納する倉庫に使用しています。消防法で排気ファン、吸気口のサイズ、メッシュなど...もっと読む
1人が参考にしています。
装置部品
4
4.02020/03/28
特注装置の部品に使用しました。
品質、剛性も良く、寸法精度も良かったです。
1人が参考にしています。
機械加工時の切粉と切削油のろ過で使用しています
5
5.02023/02/09
機械加工時の切粉と切削油のろ過で使用しています。鉄製フレームでもよかったのですがこの商品の方が耐久性が見込めそうなのでこ...もっと読む
0人が参考にしています。
ポンプ吸引口のゴミ詰まり防止
5
5.02020/07/09
ポンプの吸引口にゴミが詰まる事が多く清掃が大変でした。
吸引部周辺に網を設置して簡単脱着できるようにして清掃が簡単にでき...もっと読む
0人が参考にしています。
安全カバーの網
3
3.02017/09/21
安全カバーの網として利用しました。 指を入れて怪我をしない様に、そしてゴミが入らない様に選定しました。 良かったので、そ...もっと読む
0人が参考にしています。
