メカニカル部品技術窓口
【エコノミーシリーズ】 【標準】 回転すりあわせ式（角度）
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 15,340円～16,830円
- 税込単価
- 16,874円～18,513円
微小角度の位置決め調整に最適です。通常の回転ステージと比べ、接地面積を小さくす...
詳細情報を確認するご注意
- 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

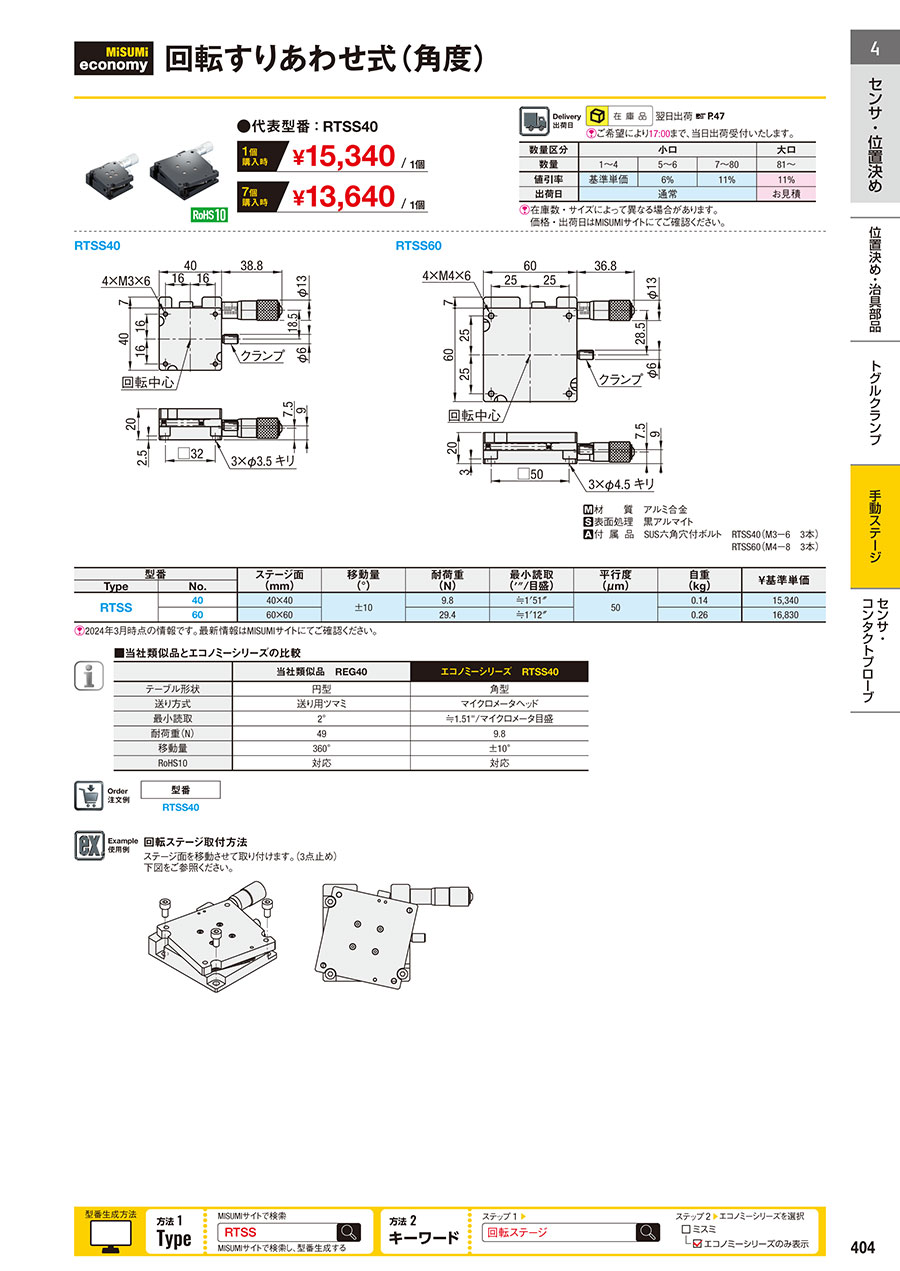

外形図・規格表
| RTSS40 | RTSS60 |
 |  |
RTSS60（M4−8 3本）
| Type | [ M ]材 質 | [ S ]表面処理 |
| RTSS | アルミ合金 | 黒アルマイト |
| 型式 |
| RTSS40 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ステージ面 (mm) | 移動量 (°) | 耐荷重 (N) | 最小読取 (′″/目盛) | 平行度 (μm) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| RTSS | 40 | 40×40 | ±10 | 9.8 | ≒1′51″ | 50 | 0.14 | 15,340 |
| 60 | 60×60 | 29.4 | ≒1′12″ | 0.26 | 16,830 | |||
[ ! ]マイクロメータヘッドの最小読取値は、マイクロメータヘッドの中心位置から1目盛(0.01mm)移動した場合の目安の回転量です。（参考値）
手動ステージ総合情報のFAQ(B)使用方法について、 Q7・A7をご参照ください。
| 当社類似品 REG40 | エコノミーシリーズ RTSS40 | |
| テーブル形状 | 円型 | 角型 |
| 送り方式 | 送り用ツマミ | マイクロメータヘッド |
| 最小読取 | 2° | ≒1.51"/マイクロメータ目盛 |
| 耐荷重(N) | 49 | 9.8 |
| 移動量 | 360° | ±10° |
| RoHS10 | 対応 | 対応 |
使用方法

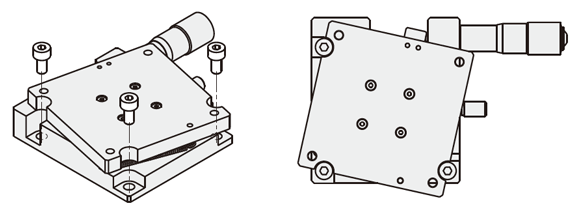

ステージ面を移動させて取付けます。（3点止め）下図をご参照ください。
[ ! ]上記イラストは設置例で、ステージの詳細形状や仕様については、各製品カタログや3Dデータをご参照ください。
[ ! ]取り付け部面精度に関するご注意
ステージの下面または上面に取り付ける部品の平面度が不十分な場合、製品本来の性能が発揮できない場合があります。（平面度の目安：10μm以内）
姿勢の定義と使用条件
■各商品のスペックは平面に設置したときを前提としています。
天地逆転や側面水平、側面垂直取り付けなど、平面設置以外でご使用の場合は注意が必要です。耐荷重や精度は取り付け姿勢により大きく変わってきます。
本品は下記の側面水平・側面垂直設置ではご使用できません。
 |  |  |
| 天地逆転 | 側面水平 | 側面垂直 |
■使用条件
下表「商品別特性表」の耐荷重は次の条件下での使用が前提となります。
①ステージ面中心とワーク重心の距離がステージ面サイズの1/2以下（例：ステージサイズ□40ならば20mm、□25ならば12.5mm）
②ワークの重心位置がステージ面内にある
③ストロークが±0
オーバーハング荷重は、ステージに対するモーメント荷重となるため許容モーメント荷重を考慮してご使用ください。
■商品別特性表
| 型番 | 天地 逆転 | 側面 | |
| 標準 | 水平 | 垂直 | |
| RTSS | △ | ✖ | |
△：水平耐荷重の約1/3を目安とする。
×：使用不可
詳細情報
基本情報
微小角度の位置決め調整に最適です。
通常の回転ステージと比べ、接地面積を小さくすることができます。
FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ステージ面 (mm) | 移動量 (°) | 耐荷重 (N) | 最小読取 (′″/目盛) | 平行度 (μm) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| RTSS | 40 | 40×40 | ±10 | 9.8 | ≒1′51″ | 50 | 0.14 | 15,340 |
| 60 | 60×60 | 29.4 | ≒1′12″ | 0.26 | 16,830 | |||
概要・仕様
ステージ面を移動させて取付けます。（3点止め）
下図をご参照ください。
