【エコノミーシリーズ】 RoHS対応 水平面Ｚ軸 リニアボール
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 28,930円～30,690円
- 税込単価
- 31,823円～33,759円
テーブル面が水平に上下するZ軸ステージです。FAカメラ位置調整 特設ページリリ...
詳細情報を確認する- ステージ面
- 水平
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- リニアボール
- 移動量（範囲） (mm)
- ～±10.0
- テーブル材質
- SUS440C
- 透過穴(テーブルセンタ穴)
- なし
- テーブル平行度 (μm)
- 80
- 送りツマミ位置
- センタ
- クランプ
- 標準
- 勝手違い
- 標準
- テーブル表面処理
- 無電解ニッケルメッキ
- 送り方式（マイクロメータ種類）
- 標準
- 送り方式（送りピッチ） (mm)
- 0.5
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

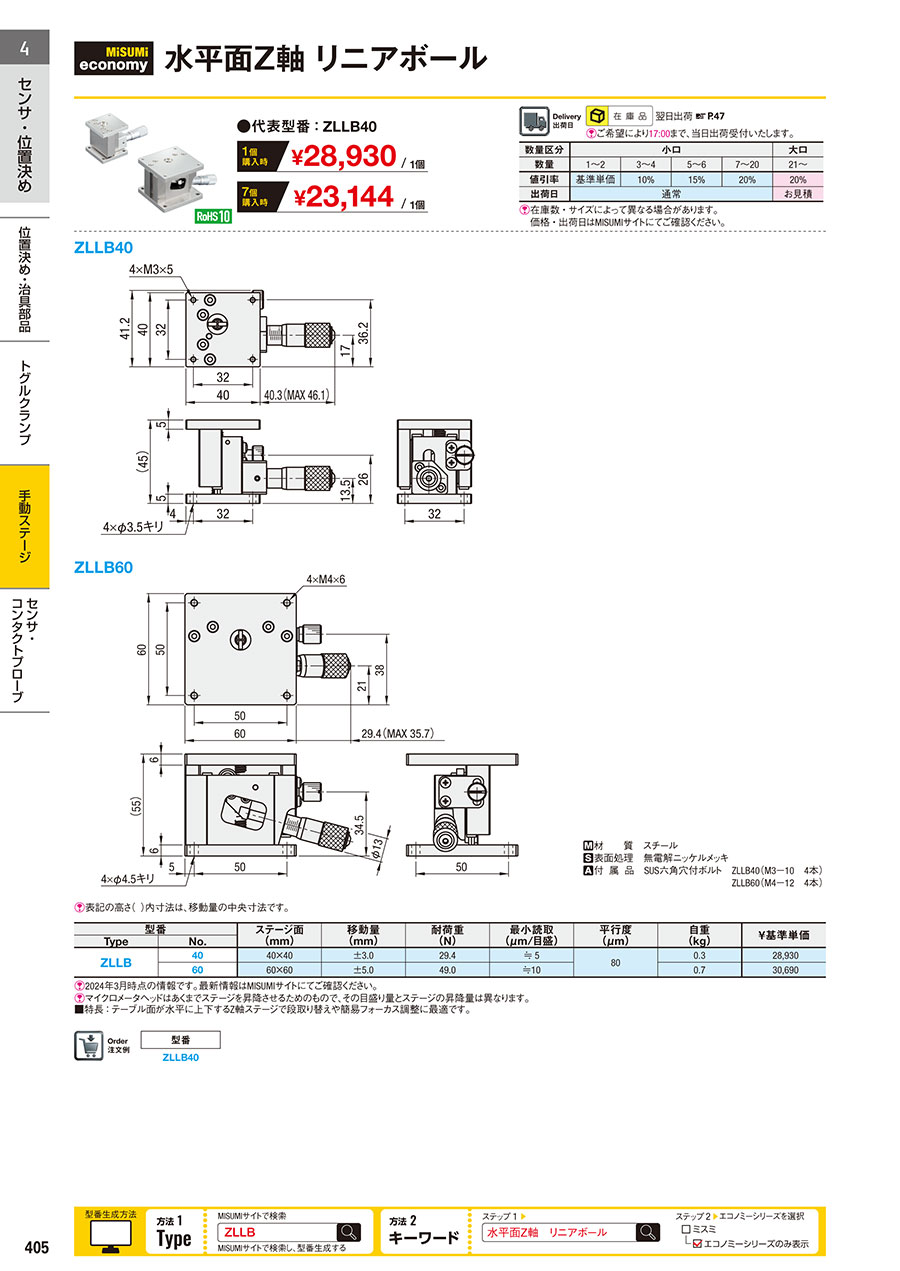

外形図・規格表
外形図
ZLLB40
ZLLB60
[ M ]材質 スチール
[ S ]表面処理 無電解ニッケルメッキ
[ S ]表面処理 無電解ニッケルメッキ
[ A ]付属品 SUS六角穴付ボルト ZLLB40（M3−10 4本）
ZLBB60（M4−12 4本）
ZLBB60（M4−12 4本）
規格表
| 型式 |
| ZLLB40 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]マイクロメータヘッドはあくまでステージを昇降させるためのもので、その目盛り量とステージの昇降量は異なります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | 耐荷重 (N) | 最小読取 (μm/目盛) | 平行度 (μm) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| ZLLB | 40 | 40×40 | ±3.0 | 29.4 | ≒ 5 | 80 | 0.3 | 28,930 |
| 60 | 60×60 | ±5.0 | 49.0 | ≒10 | 0.7 | 30,690 | ||
詳細情報
基本情報
テーブル面が水平に上下するZ軸ステージです。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面 (mm) | 移動量 (mm) | 耐荷重 (N) | 最小読取 (μm/目盛) | 平行度 (μm) | 自重 (kg) | ￥基準単価 | |
| Type | No. | |||||||
| ZLLB | 40 | 40×40 | ±3.0 | 29.4 | ≒ 5 | 80 | 0.3 | 28,930 |
| 60 | 60×60 | ±5.0 | 49.0 | ≒10 | 0.7 | 30,690 | ||
