【簡易調整】Ｘ軸 送りねじ式 側面クランプユニット
- 通常単価(税別)
- 4,490円
- 税込単価
- 4,939円
通常出荷日：在庫品1日目当日出荷可能
センサ・カメラなどの位置調整に最適。側面クランプでがっちり固定。 クランプ用ねじ（M4)は両側面から...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
XKCS30の仕様・寸法情報
耐荷重（範囲）(N)
5～30
送り方式
[送りねじ] 送りねじ
テーブルサイズ(長さ) L(mm)
50
テーブルサイズ(幅) W(mm)
29
テーブル材質
[アルミニウム] アルミ合金
テーブル表面処理
黒アルマイト
移動ガイド
すり合わせ
テーブルサイズ(厚み) H(mm)
21.5
移動量(X距離)(mm)
±12.5
クランプ
六角穴付ボルト
送り方式（送りねじ種類）
ハンドル操作
送り方式（送りピッチ）(mm)
0.8
chemSHERPA
調査中
外形図・規格表
[ ! ]たて置き状態（Z軸方向）や逆さ状態での使用は、上面の浮き、脱落が懸念されるため、お勧めしません。
[ ! ]たて置き状態（Z軸方向）や逆さ状態での使用は、上面の浮き、脱落が懸念されるため、お勧めしません。
XKCS30
断面A-A
■精度基準（参考）
上面：
下面：

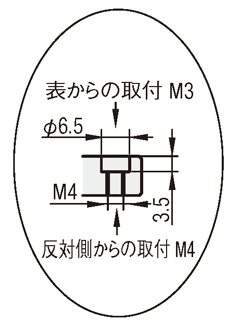

 | [ ! ]One Point 下穴取付穴について | |
[ M ]材 質：アルミ合金
[ S ]表面処理：黒アルマイト
[ S ]表面処理：黒アルマイト
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
規格表
| 型式 |
| XKCS30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | 1回転の 移動量(mm) | 耐荷重(N) | 自重(kg) | ￥基準単価 | |
| Type | No. | ||||||
| XKCS | 30 | 29×50 | 25 | 0.8 | 9.8 | 0.1 | 4,200 |
詳細情報
基本情報
センサ・カメラなどの位置調整に最適。側面クランプでがっちり固定。
クランプ用ねじ（M4)は両側面から固定可能です。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | 1回転の 移動量(mm) | 耐荷重(N) | 自重(kg) | ￥基準単価 | |
| Type | No. | ||||||
| XKCS | 30 | 29×50 | 25 | 0.8 | 9.8 | 0.1 | 4,200 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1～2 | 3～5 | 6～10 | 11～20 | 21～ |
| 値引率 | 基準単価 | 10% | 15% | 20% | お見積り |
| 出荷日 | 通常 | お見積り | |||
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
【簡易調整】Ｘ軸 送りねじ式 側面クランプユニットの型番XKCS30のページです。
型番XKCS30に関する仕様情報を記載しております。
【簡易調整】Ｘ軸 送りねじ式 側面クランプユニットのレビュー
カメラ台として
4
4.02021/11/24
カメラの位置調整用に、安価なテーブルを探していたので助かりました。
0人が参考にしています。
冶具の簡易調整用として
4
4.02018/07/12
精度はないですが、サイドの六角ボルトをしめるとしっかりとしまります。
あとはM3のタップが少し不安なのと、やはり位置決め...もっと読む
0人が参考にしています。
