本商品の使用例
アクリルプレート 曲げパネル
- 通常単価(税別)
- -
- 税込単価
- -
アクリルの曲げパネルです。曲げアルミフレームHFSMG(R140タイプ)と組み...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 種類
- L型カバー
- 材質
- アクリル
- 形状
- L型
- 穴数
- 穴加工無し
- 板厚 T
- 5
- 材質証明書
- 対象
- 材質証明書：材質
- アクリル
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

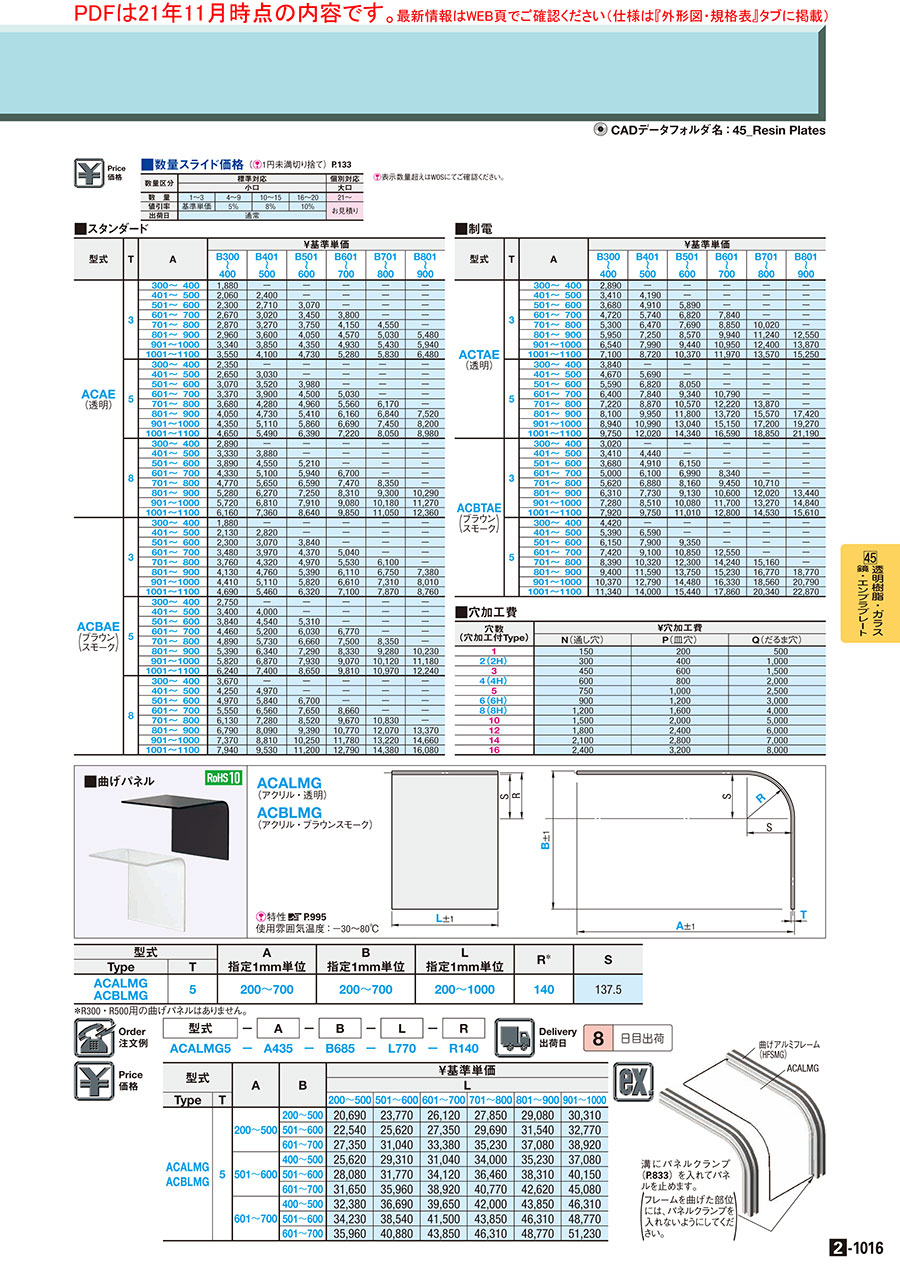

外形図・規格表
規格表
| 型式 | − | A | − | B | − | L | − | R |
| ACALMG5 | − | A435 | − | B685 | − | L770 | − | R140 |
| 型式 | A | B | L | R＊ | S | ||
| Type | T | 指定1mm単位 | 指定1mm単位 | 指定1mm単位 | |||
| ACALMG | （スタンダード 透明） | 5 | 200〜700 | 200〜700 | 200〜1000 | 140 | 137.5 |
| ACBLMG | （スタンダード ブラウンスモーク） | ||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
関連リンク
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
アクリルの曲げパネルです。曲げアルミフレームHFSMG(R140タイプ)と組み合わせても使用できます。用途に合わせて寸法指定可能です。
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A | B | ￥基準単価 | ||||||
| L | |||||||||
| Type | T | 200〜500 | 501〜600 | 601〜700 | 701〜800 | 801〜900 | 901〜1000 | ||
| ACALMG ACBLMG | 5 | 200〜500 | 200〜500 | 21,720 | 24,960 | 27,430 | 29,240 | 30,530 | 31,830 |
| 501〜600 | 23,670 | 26,900 | 28,720 | 31,170 | 33,120 | 34,410 | |||
| 601〜700 | 28,720 | 32,590 | 35,050 | 36,990 | 38,930 | 40,870 | |||
| 501〜600 | 400〜500 | 26,900 | 30,780 | 32,590 | 35,700 | 36,990 | 38,930 | ||
| 501〜600 | 29,480 | 33,360 | 35,830 | 38,280 | 40,230 | 42,160 | |||
| 601〜700 | 33,230 | 37,760 | 40,870 | 42,810 | 44,750 | 47,330 | |||
| 601〜700 | 400〜500 | 34,000 | 38,520 | 41,630 | 44,100 | 46,040 | 48,630 | ||
| 501〜600 | 35,940 | 40,470 | 43,580 | 46,040 | 48,630 | 51,210 | |||
| 601〜700 | 37,760 | 42,920 | 46,040 | 48,630 | 51,210 | 53,790 | |||
概要・仕様
使用例
溝にパネルクランプ（こちら）を入れてパネルを止めます。
フレームを曲げた部位には、パネルクランプを入れないようにしてください。
アクリルプレート 曲げパネルのレビュー
製品に使用しました
5
5.02021/04/27
当社で設計を含めて受注し製作している製品に使用しました。製品の中で上開きの扉として使用しました。取引のあるサプライヤーに...もっと読む
0人が参考にしています。
