ミスミ

段付ボルト

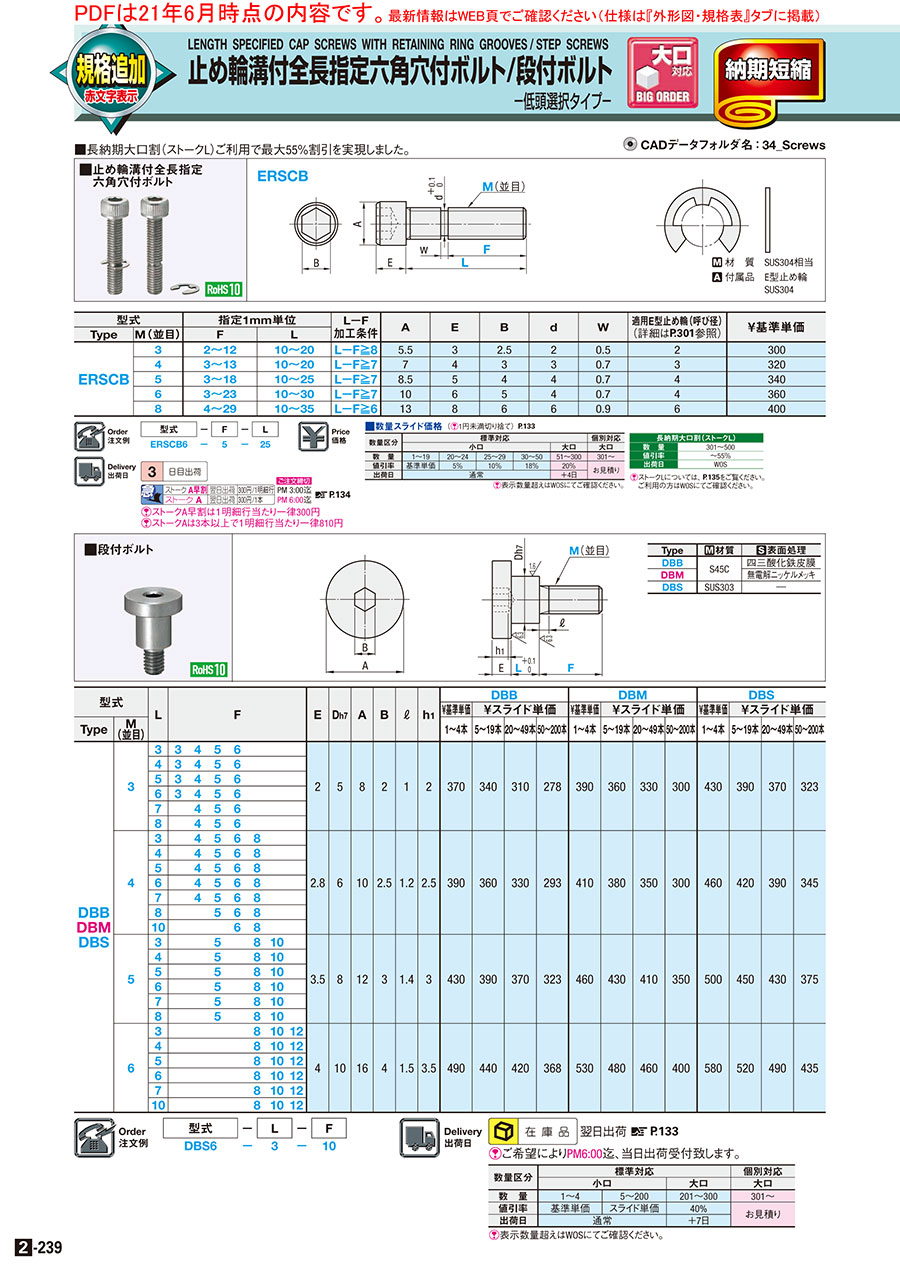

カタログ |P.2-239

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（58件）

通常単価(税別): 407円～638円

税込単価: 448円～702円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-

4.7

通常価格(税別)： 495円 (税込価格：545円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

外ねじ式ストリッパボルト　フリー指定タイプ-軸径公差g6・h7-

4.6

通常出荷日：3 日目

【規格拡張】防錆力の高い材質SUS304がSUS303と同価格でご選定いただけ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
ねじ山種類
メートル並目
詳細形状
低頭
基本形状
段付
販売単位
バラ(1個から購入可能)
材質証明書
対象

ご注意

追加工 L寸指定単位変更(PTC)、M寸逃げ加工(PC)が必要な場合はフリー指定品をご確認ください
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が332型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

h7公差

を超え	以下	公差（㎜）
‐	3	0～－0.010
3	6	0～－0.012
6	10	0～－0.015

A,E寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2

[ ! ]JIS B 0405ｍ級(中級)に準拠

Type	[ M ]材質	[ S ]表面処理
DBB	S45C	四三酸化鉄皮膜
DBM	S45C	無電解ニッケルメッキ
DBS	SUS303	―
DBSY	SUS304	―

規格表

型式	−	L	−	F
DBS6	−	3	−	10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	F							E	D_h7	A	B	ℓ	h₁	DBB				DBM				DBS・DBSY
型式																￥基準単価	￥スライド単価			￥基準単価	￥スライド単価			￥基準単価	￥スライド単価
Type	M (並目)															1～4本	5～19本	20～49本	50～200本	1～4本	5～19本	20～49本	50～200本	1～4本	5～19本	20～49本	50～200本
DBB DBM DBS DBSY	3	3	3	4	5	6				2	5	8	2	1	2	370	340	310	278	390	360	330	300	430	390	370	323
		4	3	4	5	6
		5	3	4	5	6
		6	3	4	5	6
		7		4	5	6
		8		4	5	6
	4	3		4	5	6	8			2.8	6	10	2.5	1.2	2.5	390	360	330	293	410	380	350	300	460	420	390	345
		4		4	5	6	8
		5		4	5	6	8
		6		4	5	6	8
		7		4	5	6	8
		8			5	6	8
		10				6	8
	5	3			5		8	10		3.5	8	12	3	1.4	3	430	390	370	323	460	430	410	350	500	450	430	375
		4			5		8	10
		5			5		8	10
		6			5		8	10
		7			5		8	10
		8			5		8	10
	6	3					8	10	12	4	10	16	4	1.5	3.5	490	440	420	368	530	480	460	400	580	520	490	435
		4					8	10	12
		5					8	10	12
		6					8	10	12
		7					8	10	12
		10					8	10	12

型番リスト

表示件数

...

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

材質

表面処理

ねじ部長さ F

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

3	3	0.5	[スチール] S45C	四三酸化鉄被膜	3	S45C	四三酸化鉄被膜	10	1個
3	3	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	3	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	3	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
3	4	0.5	[スチール] S45C	四三酸化鉄被膜	3	S45C	四三酸化鉄被膜	10	1個
3	4	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	4	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	4	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
3	5	0.5	[スチール] S45C	四三酸化鉄被膜	3	S45C	四三酸化鉄被膜	10	1個
3	5	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	5	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	5	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
3	6	0.5	[スチール] S45C	四三酸化鉄被膜	3	S45C	四三酸化鉄被膜	10	1個
3	6	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	6	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	6	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
3	7	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	7	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	7	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
3	8	0.5	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
3	8	0.5	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
3	8	0.5	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	3	0.7	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
4	3	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	3	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	3	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	4	0.7	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
4	4	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	4	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	4	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	5	0.7	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
4	5	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	5	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	5	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	6	0.7	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
4	6	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	6	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	6	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	7	0.7	[スチール] S45C	四三酸化鉄被膜	4	S45C	四三酸化鉄被膜	10	1個
4	7	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	7	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	7	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	8	0.7	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
4	8	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	8	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
4	10	0.7	[スチール] S45C	四三酸化鉄被膜	6	S45C	四三酸化鉄被膜	10	1個
4	10	0.7	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
5	3	0.8	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
5	3	0.8	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
5	3	0.8	[スチール] S45C	四三酸化鉄被膜	10	S45C	四三酸化鉄被膜	10	1個
5	4	0.8	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
5	4	0.8	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
5	4	0.8	[スチール] S45C	四三酸化鉄被膜	10	S45C	四三酸化鉄被膜	10	1個
5	5	0.8	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
5	5	0.8	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
5	5	0.8	[スチール] S45C	四三酸化鉄被膜	10	S45C	四三酸化鉄被膜	10	1個
5	6	0.8	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個
5	6	0.8	[スチール] S45C	四三酸化鉄被膜	8	S45C	四三酸化鉄被膜	10	1個
5	6	0.8	[スチール] S45C	四三酸化鉄被膜	10	S45C	四三酸化鉄被膜	10	1個
5	7	0.8	[スチール] S45C	四三酸化鉄被膜	5	S45C	四三酸化鉄被膜	10	1個

通常単価(税別) (税込単価)	通常出荷日

407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
429円 ( 472円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	在庫品1日目当日出荷可能

...

基本情報
納期・価格

基本情報

【規格拡張】防錆力の高い材質SUS304がSUS303と同価格でご選定いただけるようになりました。材質による外観の違いはこちら。
【関連商品】寸法フリー指定品はこちら

ご注意

追加工 L寸指定単位変更(PTC)、M寸逃げ加工(PC)が必要な場合はフリー指定品をご確認ください
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、　製作可否含めたお見積もりをお願いします。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応			個別対応
数量区分	小口		大口	大口
数　量	1～4	5～200	201～300	301～
値引率	基準単価	スライド単価	40%	お見積り
出荷日	通常		＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
外ネジ式ストリッパボルト－軸公差e9－
外ねじ式ストリッパボルトです。SCM435、SUS304から選択できます。
ミスミ
外ねじ式ストリッパボルト　フリー指定タイプ-軸径公差g6・h7-
軸径公差g6・h7の外ねじ式ストリッパボルトです。
ミスミ
段付ボルト　極低頭タイプ・低頭タイプ
4種類の頭部形状から選定いただけます。材質SUS304も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
