極薄樹脂シート－ポリアセタール・ふっ素樹脂・ポリカーボネート－

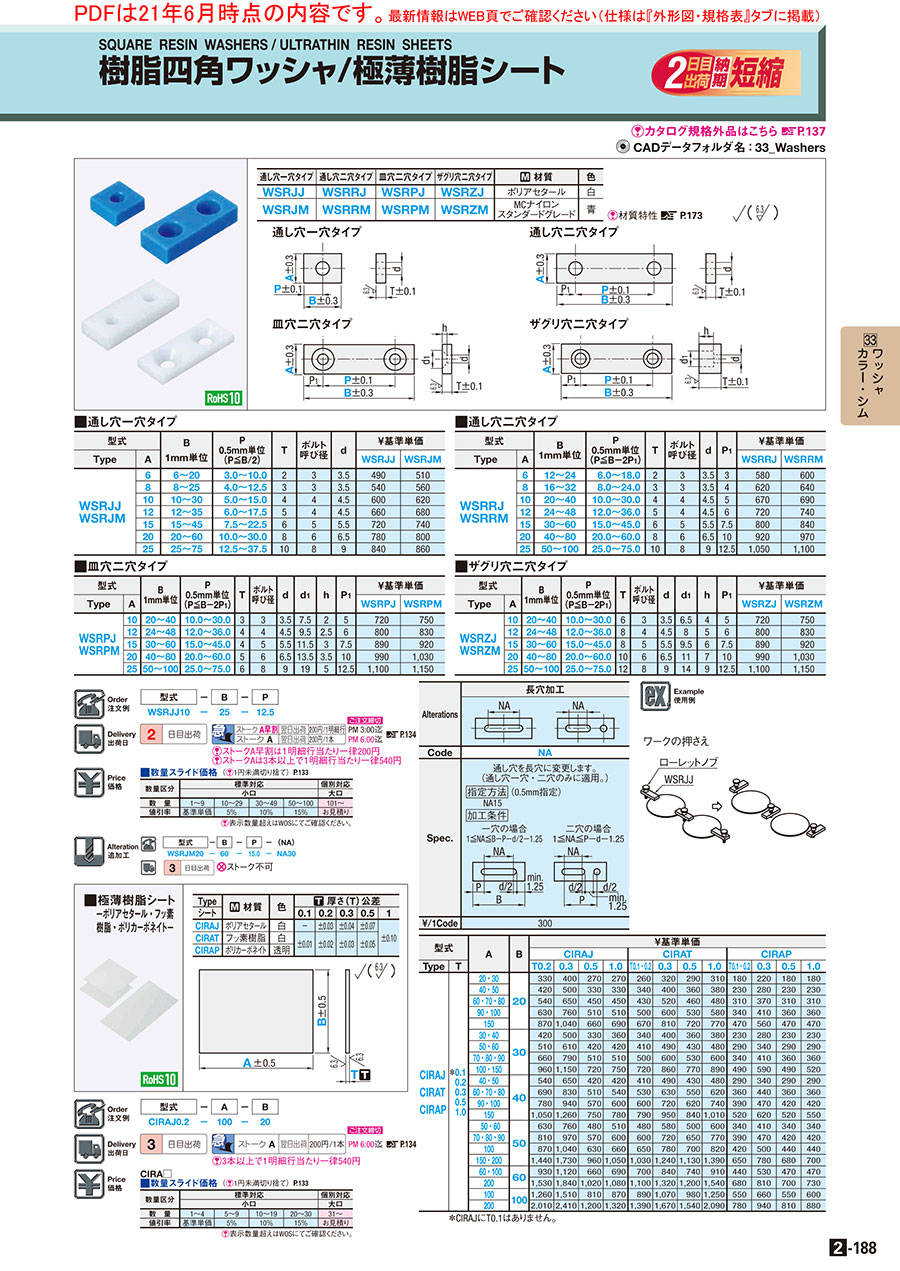

カタログ |P.2-188

4.3

平均満足度4.3

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

板厚0.1～1.0までの薄板樹脂です。ポリアセタール・ふっ素樹脂・ポリカーボネ...

詳細情報を確認する

規格・仕様：

大口分納

グレード
スタンダード
形状
穴加工なし(標準タイプ)
穴加工
穴加工無し
油
○
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

Ｔype	[ M ]材質	色	[ T ]厚さ(T)公差
シート	[ M ]材質	色	0.1	0.2	0.3	0.5	1
CIRAJ	ポリアセタール	白	－	±0.03	±0.04	±0.07	±0.10
CIRAT	ふっ素樹脂	白	±0.01	±0.02	±0.03	±0.05
CIRAP	ポリカーボネイト	透明	±0.01	±0.02	±0.03	±0.05

[ ! ]樹脂素材の特性は>>こちら

規格表

型式	−	A	−	B
CIRAJ0.2	−	100	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	B	￥基準単価
型式				CIRAJ				CIRAT				CIRAP
Type	T			T0.2	0.3	0.5	1.0	Ｔ0.1・0.2	0.3	0.5	1.0	Ｔ0.1・0.2	0.3	0.5	1.0
CIRAJ CIRAT CIRAP	＊0.1 0.2 0.3 0.5 1.0	20 ・ 30	20	350	420	280	280	270	340	300	330	190	230	190	190
		40 ・ 50		440	530	350	350	360	420	380	400	240	290	240	240
		60・70・80		570	680	470	470	450	550	480	500	330	390	330	330
		90 ・ 100		660	800	540	540	530	630	560	610	360	430	380	380
		150		910	1,090	690	720	700	850	760	810	490	590	490	490
		30 ・ 40	30	440	530	350	380	360	420	380	400	240	290	240	240
		50 ・ 60		540	640	440	440	430	510	450	500	300	360	300	300
		70・80・90		690	830	540	540	530	630	560	630	360	430	380	380
		100・150		1,010	1,210	760	790	760	900	810	930	510	620	510	550
		40 ・ 50	40	570	680	440	440	430	510	450	500	300	360	300	300
		60・70・80		720	870	540	570	560	660	580	650	380	460	380	380
		90・100		820	990	600	630	630	760	650	780	410	490	440	440
		150		1,100	1,320	790	820	830	1,000	880	1,060	550	650	550	580
		50 ・ 60	50	660	800	500	540	500	610	530	630	360	430	360	360
		70・80・90		850	1,020	600	630	630	760	680	810	410	490	440	440
		100		910	1,090	660	690	680	820	740	860	440	530	460	460
		150・200		1,510	1,820	1,010	1,100	1,080	1,300	1,190	1,460	680	820	710	740
		60・100	60	980	1,180	690	720	740	880	780	960	460	560	490	490
		200	60	1,610	1,930	1,070	1,130	1,160	1,390	1,260	1,620	710	850	740	770
		100	100	1,320	1,590	850	910	930	1,120	1,030	1,310	580	690	580	630
		200	100	2,110	2,530	1,260	1,390	1,460	1,750	1,620	2,190	820	990	850	920
	＊CIRAJにT0.1はありません。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数

型番

CIRAJ0.2-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAJ0.3-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAJ0.5-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAJ1.0-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAP0.1-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAP0.2-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAP0.3-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAP0.5-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAP1.0-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAT0.1-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAT0.2-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAT0.3-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAT0.5-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

CIRAT1.0-[20,30,40,50,60,70,80,90,100,150,200]-[20,30,40,50,60,100]

材質

色

長さ　A寸

(mm)

幅　B寸

(mm)

連続使用温度（高温）

(℃)

連続使用温度（低温）

(℃)

体積固有抵抗値

(Ω･cm)

難燃性

酸

アルカリ

有機溶剤

板厚

(mm)

材質証明書：材質

RoHS?

最小発注数量

ポリアセタール

白色

20 ～ 200

20 ～ 100

80～100

-45

＞10^14

HB相当

○

0.2

ポリアセタール

1個

ポリアセタール

白色

20 ～ 200

20 ～ 100

80～100

-45

＞10^14

HB相当

○

0.3

ポリアセタール

1個

ポリアセタール

白色

20 ～ 200

20 ～ 100

80～100

-45

＞10^14

HB相当

○

0.5

ポリアセタール

1個

ポリアセタール

白色

20 ～ 200

20 ～ 100

80～100

-45

＞10^14

HB相当

○

ポリアセタール

1個

ポリカーボネート（PC）

透明

20 ～ 200

20 ～ 100

80～100

-30

＞10^17

HB相当

0.1

ポリカーボネート

1個

ポリカーボネート（PC）

透明

20 ～ 200

20 ～ 100

80～100

-30

＞10^17

HB相当

0.2

ポリカーボネート

1個

ポリカーボネート（PC）

透明

20 ～ 200

20 ～ 100

80～100

-30

＞10^17

HB相当

0.3

ポリカーボネート

1個

ポリカーボネート（PC）

透明

20 ～ 200

20 ～ 100

80～100

-30

＞10^17

HB相当

0.5

ポリカーボネート

1個

ポリカーボネート（PC）

透明

20 ～ 200

20 ～ 100

80～100

-30

＞10^17

HB相当

ポリカーボネート

1個

ふっ素樹脂

白色

20 ～ 200

20 ～ 100

250

-40

＞10^18

V-0相当

○

0.1

ふっ素樹脂

1個

ふっ素樹脂

白色

20 ～ 200

20 ～ 100

250

-40

＞10^18

V-0相当

○

0.2

ふっ素樹脂

1個

ふっ素樹脂

白色

20 ～ 200

20 ～ 100

250

-40

＞10^18

V-0相当

○

0.3

ふっ素樹脂

1個

ふっ素樹脂

白色

20 ～ 200

20 ～ 100

250

-40

＞10^18

V-0相当

○

0.5

ふっ素樹脂

1個

ふっ素樹脂

白色

20 ～ 200

20 ～ 100

250

-40

＞10^18

V-0相当

○

ふっ素樹脂

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

板厚0.1～1.0までの薄板樹脂です。ポリアセタール・ふっ素樹脂・ポリカーボネートをラインナップしています。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

CIRA□
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜4	5〜9	10〜19	20〜30	31～
値引率	基準単価	5％	10％	20%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ＰＥＴプレート
標準タイプのプレートです。
ミスミ
アクリルプレート
ミスミのアクリルプレートはキャスト板と押出し板をご用意しており、キャスト板は耐熱・機械的強度に優れます。
ミスミ
ポリカーボネートプレート
透明樹脂の中で最も衝撃強度に優れており（アクリルの約30倍）、耐熱性、耐寒性に優れた材質です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

極薄樹脂シート－ポリアセタール・ふっ素樹脂・ポリカーボネート－のレビュー

4.3平均満足度：4.38件のレビュー

星5
63%
星4
13%
星3
25%
星2
0%
星1
0%

変形部品の緩衝材

満足度：5.02020/03/30

変形部品の緩衝材選定のためのテスト用に使用しました。素材が色々選べてよかった

1人が参考にしています。

ワークの搬送調整

満足度：5.02023/07/27

ワークがコンベアから移動する時に少しの段差で転倒するので、シートを固定して転倒防止の調整しました。

0人が参考にしています。

測定用治具の材料

満足度：5.02023/02/09

この商品は自社製品の測定用治具の材料として購入したものです。絶縁性や強度の面で適合性が高くて良いものと認識しています。現...もっと読む

0人が参考にしています。

試験機に使用しています

満足度：5.02022/02/09

当社で製作している、絶縁抵抗試験機の電極の保持材として使用しています。材質的に絶縁性がよく、吸水性もない材質との事で、こ...もっと読む

0人が参考にしています。

絶縁シートとして使用

満足度：5.02021/11/29

寸法、厚さが選択でき、最適のサイズを選択することができました。

0人が参考にしています。
