ミスミ

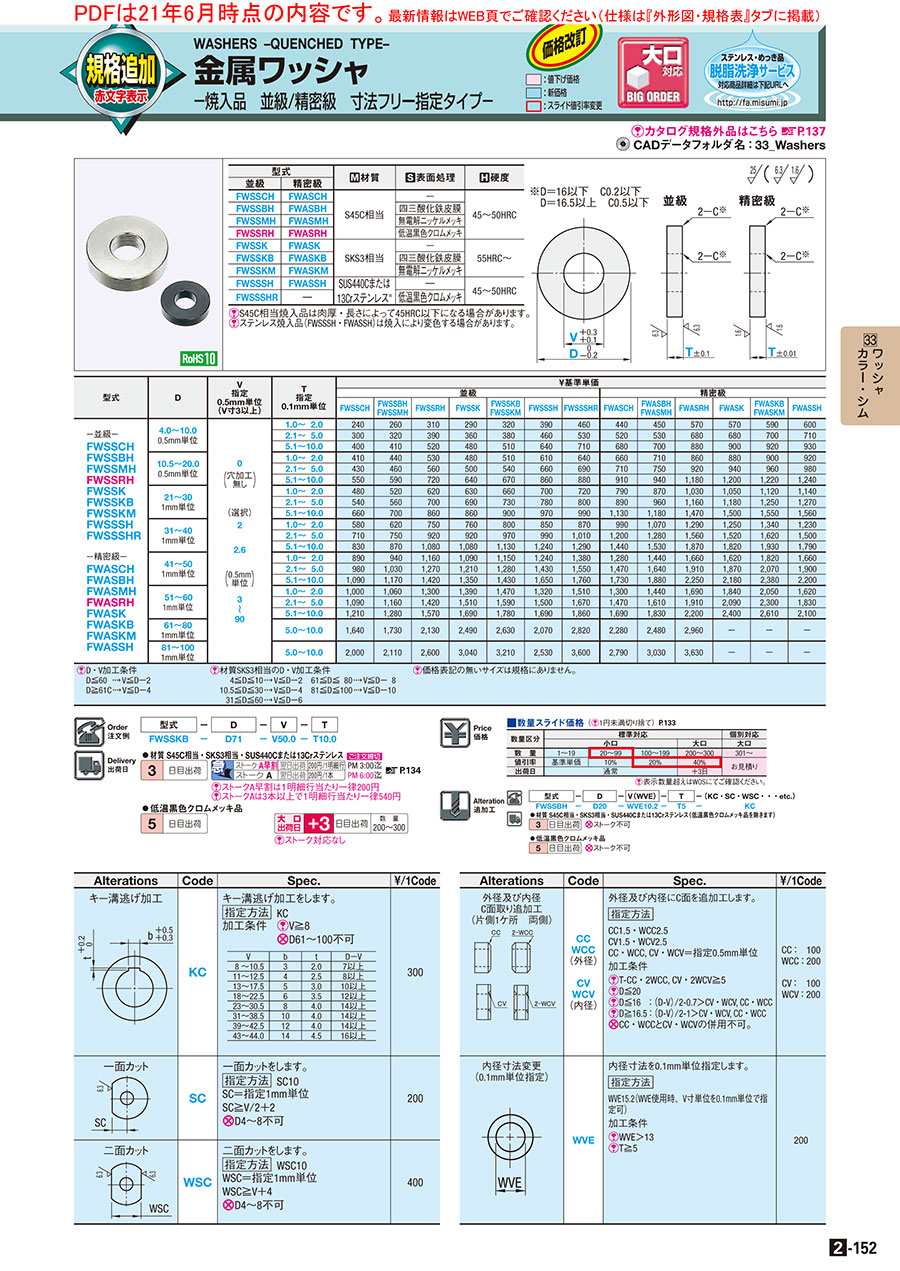

金属ワッシャ　－焼入品　フリー指定タイプ－

金属ワッシャ　－焼入品　フリー指定タイプ－

ご注意

  • 厚み10㎜以上をご希望の方はこちら
  • ご希望の寸法、材質無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転ユニットプランジャタイプ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷
未確定：候補が102型番あります。
数量：

外形図・規格表

外形図

並級
精密級

※D=16以下 C0.2以下
D=16.5以上 C0.5以下

型式[ M ]材質[ S ]表面処理[ H ]硬度
並級精密級
FWSSCHFWASCHS45C相当−45〜50HRC
FWSSBHFWASBH四三酸化鉄皮膜
FWSSMHFWASMH無電解ニッケルメッキ
FWSSRHFWASRH低温黒色クロムメッキ
FWSSKFWASKSKS3相当−55HRC〜
FWSSKBFWASKB四三酸化鉄皮膜
FWSSKMFWASKM無電解ニッケルメッキ
FWSSSHFWASSHSUS440Cまたは
13Crステンレス"		−45〜50HRC
FWSSSHR−低温黒色クロムメッキ
[ ! ]S45C相当焼入品は肉厚・長さによって45HRC以下になる場合があります。
[ ! ]ステンレス焼入品（FWSSSH・FWASSH）は焼入により変色する場合があります。
[ ! ]低温黒色クロムメッキの内径部は、部分的に膜厚が薄い、または部分的に処理されない場合があります。
[ ! ]複数個の厚みを揃えたい場合は同時研磨スペーサーを参照ください。

規格表

型式−D−V−T
FWSSKB−D71−V50.0−T10.0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式DV
指定
0.5mm単位
(V寸3以上)		T
指定
0.1mm単位		￥基準単価
並級精密級
FWSSCHFWSSBH FWSSMHFWSSRHFWSSKFWSSKB FWSSKMFWSSSHFWSSSHRFWASCHFWASBH FWASMHFWASRHFWASKFWASKB FWASKMFWASSH
ー並級ー
FWSSCH
FWSSBH
FWSSMH
FWSSRH
FWSSK
FWSSKB
FWSSKM
FWSSSH
FWSSSHR

ー精密級ー
FWASCH
FWASBH
FWASMH
FWASRH
FWASK
FWASKB
FWASKM
FWASSH		4.0〜10.0
0.5mm単位		0
(穴加工無し )


(選択)
2

2.6

(0.5mm単位)

3
〜
90		1.0〜  2.0250270330300340410480460470600600620630
2.1〜  5.0320340410380400480560550560710710740750
5.1〜10.0420430550500540670750710740920950970980
10.5〜20.0
0.5mm単位		1.0〜  2.0430460560500540640670690750900920950970
2.1〜  5.04504805905305706907207507909709901,0101,030
5.1〜10.05806207606707009009209609901,2401,2601,2801,300
21〜30
1mm単位		1.0〜  2.05005506506606907407608309101,0801,1001,1801,200
2.1〜  5.05705907407207708208409301,0101,2201,2401,3101,330
5.1〜10.06907409009009501,0201,0401,1901,2401,5401,5801,6301,640
31〜40
1mm単位		1.0〜  2.06106507908008408909101,0401,1201,3501,3101,4101,290
2.1〜  5.07507909709701,0201,0401,0601,2601,3401,6401,6001,7001,580
5.1〜10.08709101,1301,1301,1901,3001,3501,5101,6101,9601,9102,0301,880
41〜50
1mm単位		1.0〜  2.09309901,2201,1401,2101,3001,4501,3401,5101,7401,7001,9101,740
2.1〜  5.01,0301,0801,3301,2701,3401,5001,6301,5401,7202,0101,9602,1702,000
5.1〜10.01,1401,2301,4901,4201,5001,7301,8501,8201,9702,3602,2902,5002,310
51〜60
1mm単位		1.0〜  2.01,0501,1101,3701,4601,5401,3901,5901,3701,5101,7701,9302,1501,700
2.1〜  5.01,1401,2201,4901,5901,6701,5801,7501,5401,6902,0102,1902,4201,920
5.1〜10.01,2701,3401,6501,7701,8701,7701,9501,7701,9202,3102,5202,7402,210
61〜80
1mm単位		5.0〜10.01,7201,8202,2402,6102,7602,1702,9602,3902,6003,110－－－
81〜100
1mm単位		5.0〜10.02,1002,2202,7303,1903,3702,6603,7802,9303,1803,810－－－
[ ! ]D・V加工条件
D≦60→V≦D－2
D≧61C→V≦D－4		[ ! ]材質SKS3相当のD・V加工条件
4≦D≦10→V≦D－2　　　　61≦D≦ 80→V≦D－8
10.5≦D≦30→V≦D－4　　　81≦D≦100→V≦D－10
31≦D≦60→V≦D－6		[ ! ]価格表記の無いサイズは規格にありません。
[ ! ]ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式−D−V (WVE)−T−(KC・SC・WSC・・・etc.)
FWSSBH−D20−WVE10.2−T5−KC
●材質 S45C相当・SKS3相当・SUS440Cまたは13Crステンレス（低温黒色クロムメッキ品を除きます）
 3 日目出荷 [ NG ]ストーク不可
●低温黒色クロムメッキ品
 5 日目出荷 [ NG ]ストーク不可
AlterationsCodeSpec.￥/1Code AlterationsCodeSpec.￥/1Code
キー溝逃げ加工



KCキー溝逃げ加工をします。
指定方法　KC
加工条件　[ ! ]V≧8
　　　　　[ NG ]D61～100不可

V　b　　t　　D－V　
8 ～10.532.07以上
11～12.542.58以上
13～17.553.010以上
18～22.563.512以上
23～30.584.014以上
31～38.5104.014以上
39～42.5124.014以上
43～44.0144.516以上
300外径及び内径
C面取り追加工
（片側1ケ所　両側）

CC
WCC
(外径)

CV
WCV
(内径)		外径及び内径にC面を追加工します。
指定方法
CC1.5 ・WCC2.5
CV1.5 ・WCV2.5
CC・WCC, CV・WCV＝指定0.5mm単位
加工条件
[ ! ]T-CC・2WCC, CV・2WCV≧5
[ ! ]D≦20
[ ! ]D≦16：(D-V)/2-0.7＞CV・WCV, CC・WCC
[ ! ]D≧16.5：(D-V)/2-1 ＞CV・WCV, CC・WCC
[ NG ]CC・WCCとCV・WCVの併用不可。		CC：100
WCC：200
CV：100
WCV：200
一面カット
SC一面カットをします。
指定方法 SC10
SC＝指定1mm単位
SC≧V/2＋2
[ NG ]D4～8不可		200内径寸法変更
（0.1mm単位指定）

WVE内径寸法を0.1mm単位指定します。
指定方法
WVE15.2（WVE使用時、V寸単位を
0.1mm単位で指定可）
加工条件
[ ! ]WVE＞13
[ ! ]T≧5		200
二面カット
WSC二面カットをします。
指定方法 WSC10
WSC＝指定1mm単位
WSC≧V＋4
[ NG ]D4～8不可		400

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    FWASBH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASBH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASBH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASBH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASBH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASBH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASCH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASCH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASCH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASCH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASCH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASCH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASK-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASK-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASK-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASK-D[21-60/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASK-D[21-60/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASK-D[21-60/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASKB-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASKB-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASKB-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASKB-D[21-60/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASKB-D[21-60/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASKB-D[21-60/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASKM-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASKM-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASKM-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASKM-D[21-60/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASKM-D[21-60/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASKM-D[21-60/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASMH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASMH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASMH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASMH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASMH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASMH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASRH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASRH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASRH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASRH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASRH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASRH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASSH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWASSH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWASSH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWASSH-D[21-60/1]-V[0,2,2.6]-T[1-10/0.1]
    FWASSH-D[21-60/1]-V[3-90/0.5]-T[1-10/0.1]
    FWASSH-D[21-60/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWSSBH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWSSBH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWSSBH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWSSBH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWSSBH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWSSBH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWSSCH-D[4-20/0.5]-V[0,2,2.6]-T[1-10/0.1]
    FWSSCH-D[4-20/0.5]-V[3-90/0.5]-T[1-10/0.1]
    FWSSCH-D[4-20/0.5]-WVE[13.1-90/0.1]-T[1-10/0.1]
    FWSSCH-D[21-100/1]-V[0,2,2.6]-T[1-10/0.1]
    FWSSCH-D[21-100/1]-V[3-90/0.5]-T[1-10/0.1]
    FWSSCH-D[21-100/1]-WVE[13.1-90/0.1]-T[1-10/0.1]

    特性・用途

    外径 D

    (mm)

    内径 V

    (mm)

    厚さ・長さ

    (mm)

    材質

    詳細材質

    表面処理

    厚み・長さ公差

    硬度

    (HRC)

    精度

    内径寸法変更 [WVE]

    (mm)

    材質証明書：材質

    材質証明書：表面処理

    		RoHS?最小発注数量
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    21 ～ 60
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    21 ～ 60
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    21 ～ 60
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    なし
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 60
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 60
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 60
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    四三酸化鉄皮膜
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    b:四三酸化鉄皮膜
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 60
    0 ～ 2.6
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 60
    3 ～ 90
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    -
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 60
    -
    1 ～ 10
    [特殊鋼] SKS3相当
    SKS3相当
    無電解ニッケルメッキ
    ±0.01
    55HRC～
    精密級
    13.1 ～ 90
    00018:SKS3相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    無電解ニッケルメッキ
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    c:無電解ニッケルメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    -
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 反射防止
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    低温黒色クロムメッキ
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    00007:S45C相当
    d:低温黒色クロムメッキ
    10
    1個
    耐食性・耐薬品 / 耐熱性
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    -
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    耐食性・耐薬品 / 耐熱性
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    -
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    耐食性・耐薬品 / 耐熱性
    4 ～ 20
    -
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    耐食性・耐薬品 / 耐熱性
    21 ～ 60
    0 ～ 2.6
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    -
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    耐食性・耐薬品 / 耐熱性
    21 ～ 60
    3 ～ 90
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    -
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    耐食性・耐薬品 / 耐熱性
    21 ～ 60
    -
    1 ～ 10
    [ステンレス] SUS440Cまたは13Crステンレス
    13CrステンレスまたはSUS440C
    なし
    ±0.01
    45～50HRC
    精密級
    13.1 ～ 90
    SUS440Cまたは13Crステンレス
    -
    10
    1個
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    13.1 ～ 90
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    四三酸化鉄皮膜
    ±0.1
    45～50HRC
    並級
    13.1 ～ 90
    00007:S45C相当
    b:四三酸化鉄皮膜
    10
    1個
    該当なし
    4 ～ 20
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    4 ～ 20
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    13.1 ～ 90
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    0 ～ 2.6
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    3 ～ 90
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    -
    00007:S45C相当
    a:なし
    10
    1個
    該当なし
    21 ～ 100
    -
    1 ～ 10
    [鉄] S45C相当
    S45C相当
    なし
    ±0.1
    45～50HRC
    並級
    13.1 ～ 90
    00007:S45C相当
    a:なし
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【規格拡張】
    　S45C相当に表面処理低温黒色クロムメッキを追加しました！
    【特徴】
    　硬度が必要なシーンに合わせて外径・内径・厚さをご指定可能。200個以上で最大35％の大口割引！

    ご注意

    • 厚み10㎜以上をご希望の方はこちら
    • ご希望の寸法、材質無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口大口
    数　量1～1920～99100～199200～300301～
    値引率基準単価10%20%45%お見積り
    出荷日通常＋3日
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    ●材質 S45C相当・SKS3相当・SUS440Cまたは13Crステンレス
     3 日目出荷
        ご注文締切
    急ストークA早割翌日出荷200円/1明細行PM 3:00迄>>こちら

    ストークA

    		翌日出荷200円/1本PM 6:00迄
    [ ! ]ストークA早割は１明細行当たり一律200円
    [ ! ]ストークAは3本以上で１明細行当たり一律540円

    ●低温黒色クロムメッキ品
     5 日目出荷

    大　口
    出荷日    		+3日目出荷数量
    200～300
    [ ! ]ストーク対応なし


    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-152

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    金属ワッシャ　－焼入品　フリー指定タイプ－のレビュー
    4.6平均満足度：4.651件のレビュー

    高評価レビュー

    特殊内径の高荷重締め付け座金に使用
    5
    満足度：5.02021/09/07
    任意の寸法が選べ、焼き入れ硬さも十分で、繰り返し分解組立する部位の座金として最適でした。納期も満足しています。
    1人が参考にしています。
    特殊内径の高荷重締め付け座金に使用
    5
    満足度：5.02021/09/07
    任意の寸法が選べ、焼き入れ硬さも十分で、繰り返し分解組立する部位の座金として最適でした。納期も満足しています。
    1人が参考にしています。
    金型
    5
    満足度：5.02023/08/04
    金型部品で焼入れ鋼のスペーサーで、厚み公差が望みのものがありました。ごく少量で加工屋さんに頼みますと、この値段では無理で...もっと読む
    0人が参考にしています。
    機械メンテナンス
    5
    満足度：5.02023/06/16
    仕上げと精度が良いのとサイズの種類が揃っている。特に改善希望はございません。
    0人が参考にしています。
    金型加工
    5
    満足度：5.02023/04/17
    前回購入したものも、まったく問題なく使用しているので、リピート買いしました。
    0人が参考にしています。
    プレス金型
    5
    満足度：5.02023/04/17
    プレス金型に使用させてもらっています。 焼入れ品のため、焼き入れの手間が省けるため重宝しています。
    0人が参考にしています。
    51件全て見る

    よくあるご質問（FAQ）

    Qステンレスなのに磁石に付くのですが
    A
    材質はSUS440C相当でマルテンサイト系となりますので、磁性があります。
    ステンレス鋼の種類については<こちら>もご参照ください。
    Qステンレスなのに色が黒っぽいのですが
    A
    ステンレス品は焼入により変色する場合があります。
    Q希望の寸法が無いのですが
    A
    特注見積サービスもご検討ください

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    金属ワッシャ　－焼入品　フリー指定タイプ－
    【クリーン洗浄品】金属ワッシャ　－焼入品　フリー指定タイプ－
    【クリーン洗浄品】金属カラー　－焼入品　Ｌ寸指定・寸法フリー指定タイプ－
    金属ワッシャ　－焼入品　Ｔ寸選択タイプ－
    【クリーン洗浄品】金属ワッシャ　－焼入品　Ｔ寸選択タイプ－
    【クリーン洗浄品】金属カラー　－並級／精密級　寸法フリー指定タイプ－
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格------
    通常出荷日3日目〜6日目〜6日目〜在庫品1日目〜3日目〜5日目〜
    環境対応RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）RoHS対応（10物質）
    形状ストレートストレートストレートストレートストレートストレート
    内径タイプストレートストレートストレートストレートストレートストレート
    外径公差0～-0.20～-0.20～-0.20～-0.20～-0.20～-0.2
    内径公差+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1+0.3～+0.1
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    この商品に関連するミスミ ユニット事例その他の事例を探す

    金属ワッシャ・カラーカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
