ラバーヒータ 角型 両面フラットタイプ
![ラバーヒータ 角型 両面フラットタイプ MRHSF-[50-500/5]-[25-400/5]-V[100,200]-W[10-1600/10]-F[100-1000/10]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110302397530/110302397530_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
リード線押さえシートを発熱部の外に逃がしており、 挟み込んでの使用がしやすい構...
詳細情報を確認する- 最高使用温度 (℃)
- 200
- 分類
- ヒータ本体
- ラバーヒータ形状
- 角型
ご注意
- ラバーヒータ概要ページに記載されている使用上の注意を必ずご参照ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
MRHSF-[50-500/5]-[25-400/5]-V[100,200]-W[10-1600/10]-F[100-1000/10]の仕様・寸法情報
外形図・規格表
.gif){kind=icon}
TOPに戻る
規格表
| 型式 | − | A | − | B | − | V | − | W | − | F |
| MRHSF | − | 200 | − | 200 | − | V200 | − | W210 | − | F1000 |
| 型式 | 指定5mm単位 | V(電圧) 選択 | W(電力) 指定10W単位 許容公差±10% | F(リード線長) 指定10mm単位 | リード線押さえシート寸法 | 電力密度 (W/cm2) | ||
| Type | A | B | A1 | B1 | ||||
| MRHSF | 50～500 | 25～50 | 100 200 | 10～1600 | 100～1000 | 25 | 25 | 0.2≦W/cm2≦0.8 [ ! ]W/cm2＝W/(AB/100) |
| 55～100 | 25 | 40 | ||||||
| 105～200 | 40 | 40 | ||||||
| 205～350 | 60 | 100 | ||||||
| 355～400 | 80 | 120 | ||||||
[ ! ]ヒータに必要なW（電力）を求める計算式は>>こちらを参照ください。
[ ! ]指定電圧範囲内でご使用ください。電圧範囲外でのご使用は保証対象外となります。
ラバーヒータ概要
●柔軟性のある薄いシリコンゴムを使用している為、加熱面へ確実にフィットします。
●加熱面全面に均一な発熱をさせたい場合に適しています。
●ヒータ表面の最高使用可能温度は220℃です。（固定タイプは200℃、高温タイプは 250℃です。）
■基本構造
上下2枚のシリコンゴムシートの間に抵抗エレメントを配し、内部エアーを除去した後に
圧縮プレスし、薄いシート状に一体化した構造となっております。
■取付方法
①クランプ ：金属板と被加熱物でラバーヒータを挟みこんで使用します。
（金属板押さえ） ヒータの許容耐面圧力は1.47MP｛a 15kgf/cm2｝です。
②シリコン接着 ：ラバーヒータ専用の接着シリコンをラバーヒータに塗布して
被加熱物に接着します。最高使用温度は180℃です。
③テープ接着 ：ラバーヒータの裏面に両面テープを貼り付け被加熱物に接着します。
最高使用温度は150℃です。
■使用上の注意
[ ! ]ヒータを大気中で空焼きしないでください。発火等の恐れがあります。
ヒータ取付け面に対して浮いている場合も同様です。
ただし、電力密度が0.5W/cm2以下の場合は常温雰囲気中で空焼きが可能です。
[ ! ]ヒータを金属板と被加熱物で挟みこむ際は、リード線及びリード線押さえシートが
金属板に接触しないようにしてください。
[ ! ]ヒータに穴をあける等の加工は出来ません。また、ラバーに傷がついてしまった際は
使用できません。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]ヒータを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後の
ヒータには、すぐに触れないでください。
[ ! ]被加熱物とヒータ間のすき間が大きいと異常昇温します。ヒータ固定には十分注意が
必要です。
②発熱線
③リード線押さえシート
④リード線被覆
⑤リード線

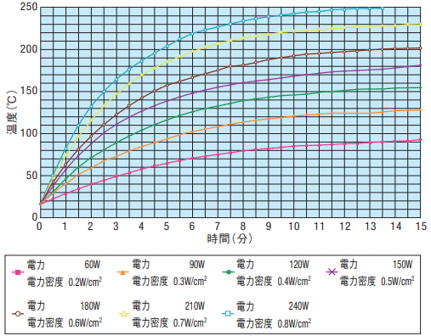

●電力（電力密度）別昇温時間実測データ
| ヒータサイズ | ： | MRHSS（200×150） |
| 被加熱物 | ： | アルミニウム（210×150×1.5） |
| ヒータ取り付け方法 | ： | ラバーヒータ用接着剤にて接着 |
| 温度測定位置 | ： | アルミ表面中央でK熱電対にて測定 |
| 雰囲気温度 | ： | 室温15℃ |
選定方法
■選定方法①ヒータに必要な熱量（W）を決める。
被加熱物の質量、比熱、上昇温度、及び設定温度までの加熱時間から以下の計算式より算出します。
効率は、保温、断熱、ヒータの配置等によって異なるため、正確に
算出することは難しいですが、一般的に0.2～0.5が適当です。
例）100×100×（3mm）の質量が約0.2kgのステンレス材を使用したヒータプレートを、150℃にする場合。
（ヒータプレートが20℃で、設定温度までの上昇時間を15分とする。）
※電力（電力密度）別昇温時間実測データ
上記参照
●ラバーヒータの選定
①ヒータの形状、及び大きさを決めます。
| 例）MRHSS | － | 100 | － | 100 | ||
| （A） | （B） |
②使用される電圧（V）を決めます。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | ||
| （A） | （B） | （V） |
③被加熱物が必要とする熱量（W）を決めます。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | － | W40 | ||
| （A） | （B） | （V） | （W） |
| ※ |  | ||
例） |  = 0.4 |
⑤リード線の長さを決める。
※角型サーモスタット付タイプ（P.1690）はリード線長さ1000となります。
| 例）MRHSS | － | 100 | － | 100 | － | V200 | － | W40 | － | F700 | ||
| （A） | （B） | （V） | （W） | （F） |
また、1台のコントローラにつなぐことができる枚数は下記例を参考にしてください。
（例）MRHSS－200－200－V100ーW210ーF1000にMTCS（最大許容電流20A）をつなぐ場合
→9枚となります。関連商品
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
詳細情報
基本情報
リード線押さえシートを発熱部の外に逃がしており、 挟み込んでの使用がしやすい構造です。
ご注意
- ラバーヒータ概要ページに記載されている使用上の注意を必ずご参照ください。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| A | ￥基準単価 | |||||||
| B25〜50 | B55〜100 | B105〜150 | B155〜200 | B205〜250 | B255〜300 | B305〜350 | B355〜400 | |
| 50〜100 | 6,930 | 6,930 | - | - | - | - | - | - |
| 105〜150 | 6,930 | 7,350 | 8,400 | - | - | - | - | - |
| 155〜200 | 7,140 | 7,880 | 9,250 | 11,030 | - | - | - | - |
| 205〜250 | 7,560 | 8,660 | 9,870 | 11,760 | 13,340 | - | - | - |
| 255〜300 | 7,930 | 8,820 | 10,920 | 12,180 | 14,070 | 16,280 | - | - |
| 305〜350 | 8,300 | 9,650 | 11,450 | 13,340 | 15,750 | 18,170 | 22,050 | - |
| 355〜400 | 8,510 | 9,770 | 11,970 | 14,810 | 18,900 | 20,370 | 24,470 | 26,360 |
| 405〜450 | 8,820 | 9,980 | 13,020 | 15,960 | 19,530 | 21,950 | 26,250 | 28,880 |
| 455〜500 | 9,450 | 11,620 | 14,180 | 18,590 | 21,740 | 24,680 | 27,620 | 31,500 |
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜10 | 11〜15 | 16〜20 | 21～ |
| 値引率 | 基準単価 | 10％ | 20％ | お見積り |
概要・仕様
仕様・概要
・リード線押さえシートを発熱部の外に逃がしており、挟み込んでの使用がしやすい構造となっています。
・ワークとの密着性が高まり、既存品に比べ熱効率が上がりました。
・発熱部のみの寸法指定が可能となりました。
使用例
[ ! ]リード線押さえシートを外に出すことにより発熱部の寸法指定を可能としたヒータです。
[ ! ]挟み込んで使用しやすい構造で、従来品（MRHSSなど）より熱効率が上がっております。
